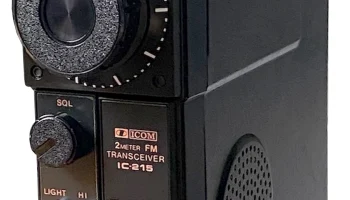

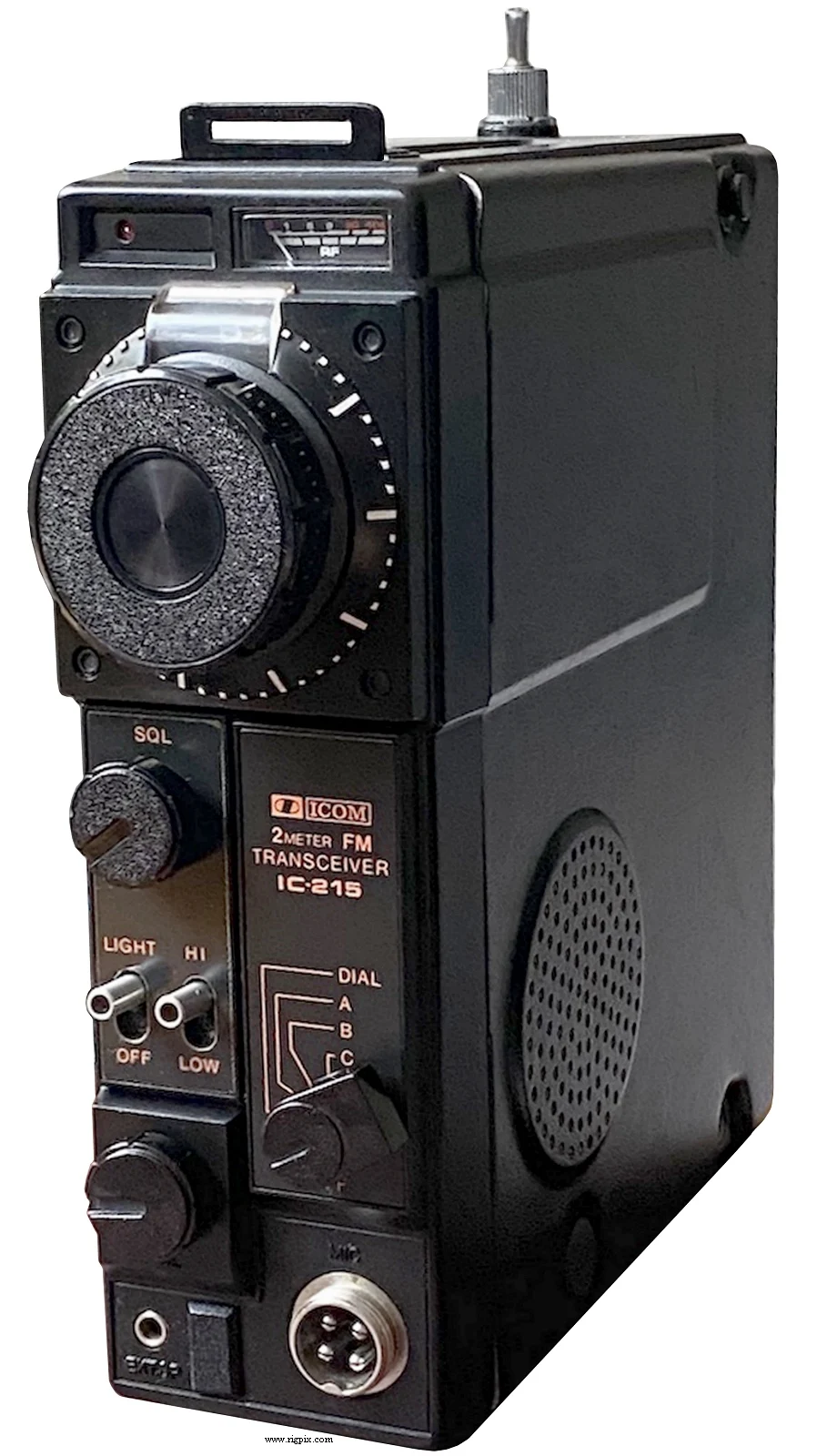

IC-215
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 146-148 MHz RX: 146-148 MHz |
| Настройка | Канализированная |
| Стабильность частоты | Максимум? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 15 регулярных управляемых кварцем |
| Смещение ретранслятора / сдвиг | Зависит от кварцевых резонаторов |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 55-270 мАТХ: 350-750 мА |
| Импеданс антенны / разъём | 50 Ом / SO-239 или встроенный телескопический штырьковый антенна |
| Габариты (Ш*В*Г) | 61*183*162 мм (2.4*7.2*6.38") |
| Вес | 1.9 Кг (4.19 фунта), с батареями |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | — |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция по зеркальному каналу | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1 Вт при 10%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяНизкая 2 м: 3 Вт500 мВт |
|---|---|
| 2 м | 3 Вт |
| Модуляционная система | Переменная реактивная фазовая модуляция |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Нет АМ |
| Максимальное отклонение частоты (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500-600 Ом / 4-контактный (вилка GX16 с фиксатором замка) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1977-19xx (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| IC-3PS IC-20L | Питание от сети Линейный усилитель. 10 Вт |
