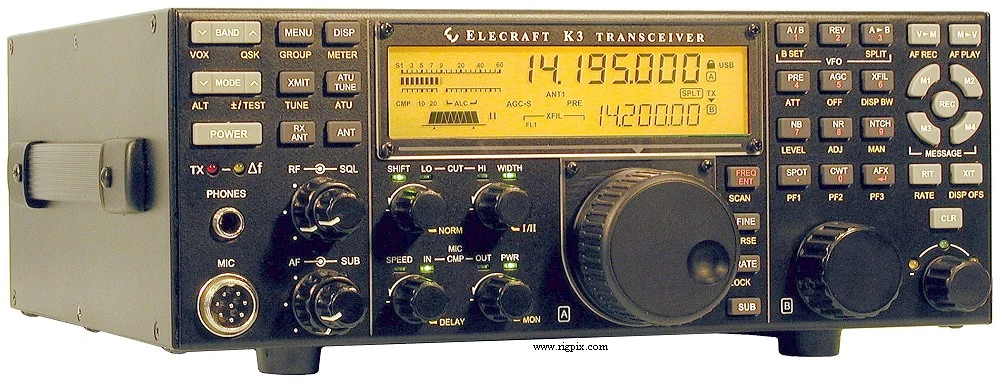

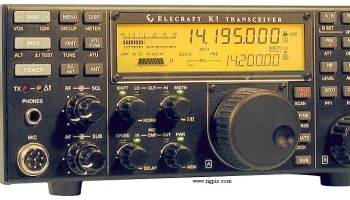

K3 / 100
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.49-30 / 44-54 МГц (опция для 2 м) |
| Шаг перестройки | 1 / 10 / 20 / 50 Гц |
| Стабильность частоты | Стандарт: ±5 ppm при 0 до 50 °C (32 до 122 °F) |
| Режимы работы | АМ / FM / SSB / CW / Данные / AFSK |
| Каналы / управление памятью | 100 регулярных 4 временных ячейки на диапазон |
| Смещение / сдвиг ретранслятора / смещение | ±0 до 5000 кГц |
| Источник питания | 11-15 В постоянного тока (номинальное значение 13.8 В постоянного тока) |
| Ток потребления / мощность | Приём: 900 мА (одиночный приём)Передача: Макс. 22 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 272*102*254 мм (10.7*4*10") |
| Вес | 3.8 кг (8.5 фунта), без опций |
| Другие особенности | Интерфейс RS-232C. Внутренний декодер/энкодер PSK31/CW/RTTY. Встроенный ключ. Реальное время часы. Интерфейс трансвертера. Звуковой сигнал вызова 1750 Гц. Два промежуточных DSP. Кодер CTCSS/PL. Графический эквалайзер. VOX. Опция цифрового видеорегистратора. Подключаемый субприёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.2 МГц 2-я ПЧ:? КГц |
|---|---|
| Чувствительность | HF: -136 до -138 дБм (Уровень минимального сигнала) 6 м: -143 до -144 дБм (Уровень минимального сигнала, с опцией PR6) (Технические характеристики гарантированы только в любительских диапазонах) |
| Избирательность | — |
| Изоляция от изображения | 70 дБ |
| Выходная мощность AF / громкоговоритель | 2.5 Вт при 10%-й искажённости / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м* АМ:0.1-100 Вт (85 Вт)0.1-100 Вт (70 Вт)0.1-10 Вт FM:0.1-100 Вт (85 Вт)0.1-100 Вт (70 Вт)0.1-10 Вт SSB (PEP):0.1-100 Вт (85 Вт)0.1-100 Вт (70 Вт)0.1-10 Вт * С опцией 2 м |
|---|---|
| АМ | 0.1-100 Вт (85 Вт) |
| FM | 0.1-100 Вт (85 Вт) |
SSB (PEP)
| CW | 0.1-100 Вт (85 Вт) |
|---|---|
| Система модуляции | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (Металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 2007-20xx (Выпуск прекращён) |
|---|---|
| Дополнительная информация | То же самое, что и K3/10, но с включённым усилителем мощностью 100 Вт |
| KAT3 KBPF3 KDVR3 KPA500 KRX3 KSSKT KTCXO3-1 KXV3 K3EXREF K144XV P3 PR6 | Автоматическое внутреннее авто-АТУ с двухпозиционным антенным переключателем Массив общего покрытия полосовых фильтров Цифровой видеорегистратор Линейный усилитель высокой производительности для диапазонов 6-160 м Высокоэффективный субприёмник Набор внешних деталей из нержавеющей стали Высокостабильный TCXO. Типичное отклонение ±0.5 ppm Модуль RF I/O Внешняя блокировка по частоте Требуется KXV3 Быстрый и чувствительный пантендер с высоким разрешением дисплея Очень низкочастотный предварительный усилитель 6 м |
