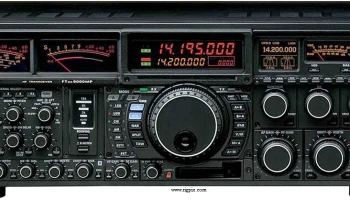

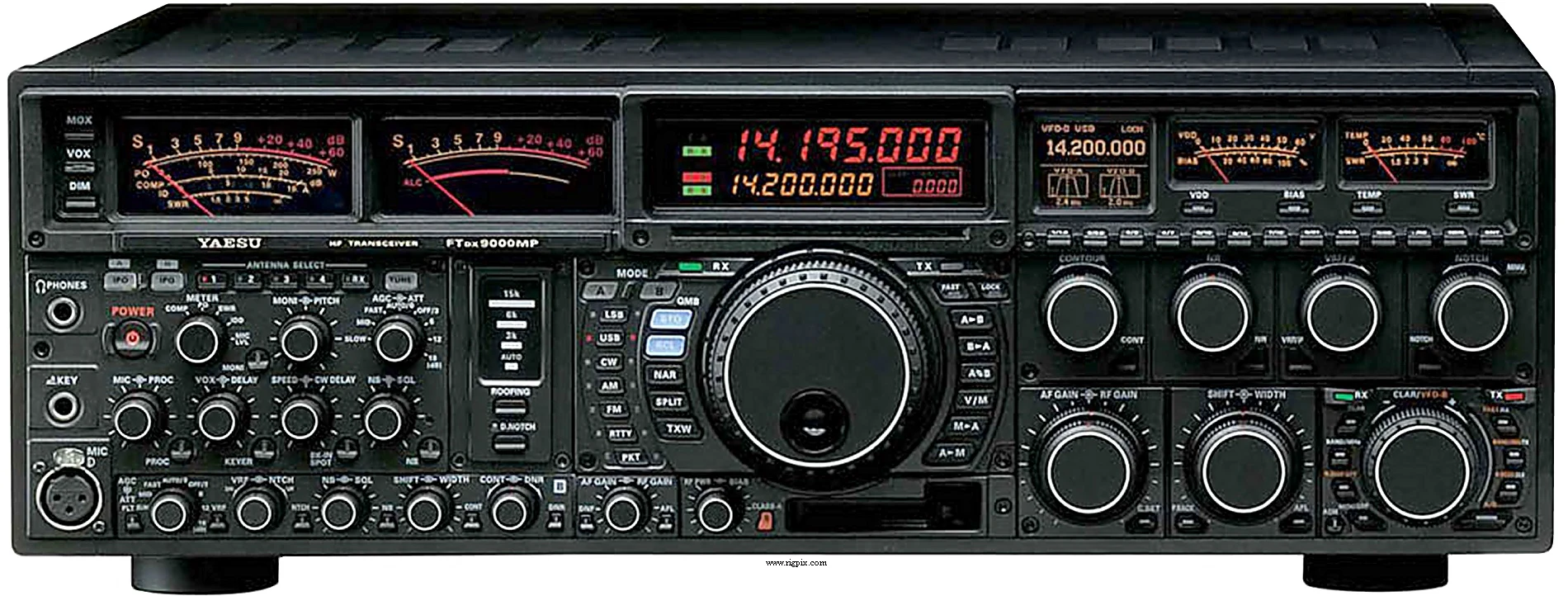

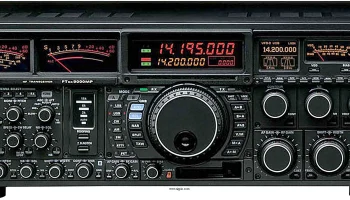

FTDX-9000MP
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 50-54 МГц RX: 0.03-60 МГц |
| Шаг перестройки | 1 / 5 / 10 Гц (АМ/ССВ/КВ)10 / 100 Гц (FM) |
| Стабильность частоты | ±0.03 ppm @ от -10 до +60°C (от 14 до 140°F), после прогрева в течение 5 минут |
| Режимы работы | АМ / FM / СSB / CW / RTTY / Пакетные данные |
| Каналы / управление памятью | 99 регулярных каналов 5 QMB 9 сканирующих пар краёв (PMS) Неразрушаемое хранение в EEPROM (Память антенного тюнера требует резервного аккумулятора типа CR2032 литиевого типа) |
| Смещение / сдвиг репитера / смещение | 10 м: 0-1 МГц с шагом 10 кГц6 м: 0-4 МГц с шагом 10 кГц |
| Источник питания | 50, 13.8 и 5 В постоянного тока от внешнего источника питания (FPS-9000H) |
| Ток потребления / мощность | RX: Макс. 120 ВАTX: Макс. 1000 ВА |
| Импеданс антенны / разъём | 50 Ом / Четыре разъёма SO-239 + Два разъёма SO-230 (только для приёма) (для диапазона HF импеданс составляет 16.7-150 Ом, а для диапазона 6 м – 25-100 Ом при использовании антенного тюнера) |
| Габариты (Ш*В*Г) | 518*165*438 мм (20.4*6.5*17.3") |
| Вес | 29 кг (63.9 фунта) |
| Другие особенности | Порт данных. Разъём клавиатуры PS/2. Прямое подключение звуковой карты ввода-вывода. 32-разрядный промежуточный IF DSP. Управление через интерфейс компьютера. CTCSS/PL. VOX. IP3 лучше чем +40 дБм! Двойной идентичный приёмник. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 40.455 МГц (VFO-A) — 40.450 МГц (VFO-B) 2-я ПЧ: 455 кГц (VFO-A) — 450 кГц (VFO-B) 3-я ПЧ: 30 кГц (24 кГц для FM) |
|---|---|
| Чувствительность | АМ (10 дБ S+N//N, полоса пропускания 6 кГц) 0.1-1.8 МГц: 3.2 мкВ 1.8-30 МГц: 2 мкВ 50-54 МГц: 1 мкВ FM (12 дБ SINAD) 28-30 МГц: 0.5 мкВ 50-54 МГц: 0.35 мкВ SSB/CW (10 дБ S/+N/N, ширина полосы 2.4 кГц) 0.1-50 МГц: 2 мкВ Диапазоны любительских радиолюбительских радиостанций: 0.2 мкВ 50-54 МГц: 0.125 мкВ |
| Избирательность | ШИРИНА: Центр. VRF/u-ТУН: Выключен Режим-6 дБ-60 дБ АМ9 кГц18 кГц FM15 кГц25 кГц SSB2.4 кГц3.6 кГц CW/RTTY/PKT500 Гц750 Гц |
| Режим | -6 дБ |
| АМ | 9 кГц |
| FM | 15 кГц |
CW/RTTY/PKT
| Изоляция изображения сигнала | 70 дБ (диапазон любительских радиолюбительских радиостанций 10-160 м) |
|---|---|
| Выходная мощность звукового сигнала / громкоговорителя | 2.5 Вт при искажении 10% / сопротивление нагрузки 4 Ом |
| Разъём громкоговорителя снаружи | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | HF6 м АМ:10-100 Вт10-100 Вт FM:10-400 Вт10-400 Вт SSB (PEP):10-400 Вт10-400 Вт SSB (Класс A):10-100 Вт10-100 Вт CW:10-400 Вт10-400 Вт |
|---|---|
| АМ | 10-100 Вт |
| FM | 10-400 Вт |
SSB (PEP)
| SSB (Класс A) | 10-100 Вт |
|---|---|
| CW | 10-400 Вт |
| Система модуляции | АМ: Низкоуровневая (ранняя стадия) FM: Переменная реактивность SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нормальный режим: ±5 кГцУзкий режим: ±2.5 кГц |
| Спонтанные излучения | Лучше чем -60 дБ (HF)Лучше чем -70 дБ (6 м) |
| Импеданс микрофона / разъём | Передний: 200 Ом до 10 МОм (номинальное значение 600 Ом) / 3-контактный разъём XLR (балансированный) Задний: 200 Ом до 10 МОм (номинальное значение 600 Ом) / 8-контактный разъём (металлический замок) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2005-20xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| FH-2 FPS-9000H MD-100A8X MD-200A8X MH-31B8 MTU-30/20 MTU-80/40 MTU-160 SP-9000 TFT-9000 VL-1000 YH-77STA | Панель дистанционного управления Внешний источник питания с двумя громкоговорителями и фильтрами Настольная микрофонная гарнитура Ультравысокая точность настольной микрофонной гарнитуры Гарнитура ручной микрофонной гарнитуры Блок антенного тюнинга для диапазонов 30 и 20 м Блок антенного тюнинга для диапазонов 80 и 40 м Блок антенного тюнинга для диапазона 160 м Внешний громкоговоритель с фильтром и двумя громкоговорителями 6.5-дюймовый дисплей с сенсорным экраном разрешением 800x480 пикселей Линейный усилитель Легкие наушники |
