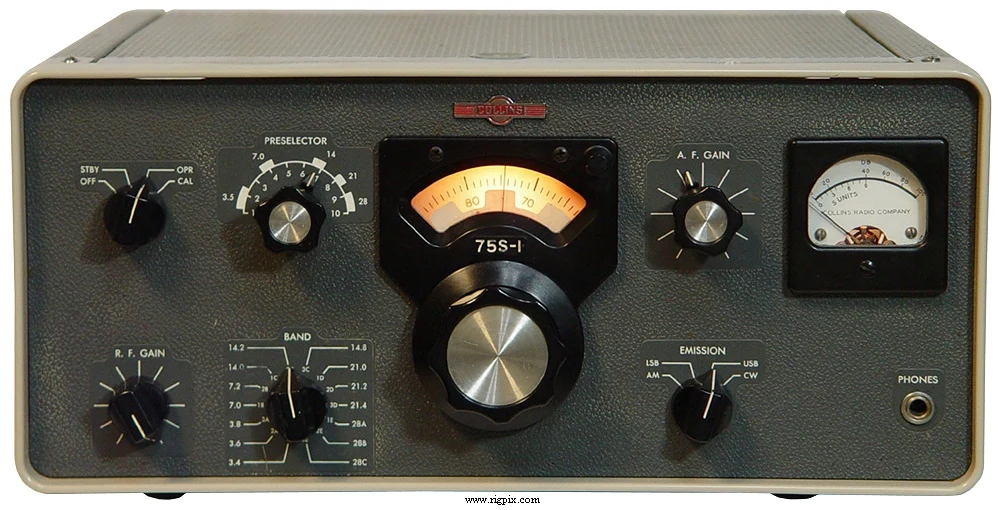

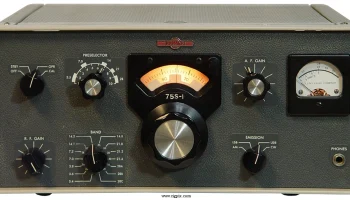

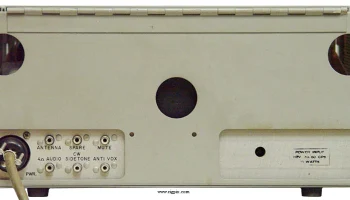

75S-1
Источник:
ОБЩИЕ
| Тип | Аматорный HF-приёмник |
|---|---|
| Диапазон частот | 10-80 м в 14 диапазонах: 3.4-3.6 MHz 3.6-3.8 MHz 3.8-4.0 MHz 7.0-7.2 MHz 7.2-7.4 MHz 14.0-14.2 MHz 14.2-14.4 MHz 14.8-15.0 MHz 21.0-21.2 MHz 21.2-21.4 MHz 21.4-21.6 MHz 28.5-28.7 MHz плюс два дополнительных диапазона по 200 КГц в диапазоне 10 м |
| Шаг перестройки | Непрерывный |
| Стабильность частоты | — |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | — |
| Источник питания | От сети: 110-115 В переменного тока |
| Ток потребления / мощность | 90 Вт |
| Импеданс антенны / разъём | 50 Ом / Фоно (RCA) |
| Габариты (Ш*В*Г) | 374*169*292 мм (14.75*6.6*11.5") |
| Вес | 9.1 кг (20 фунт.) |
| Другие особенности | Калибратор частоты 100 КГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 2.9-3.1 MHz 2-е ПЧ: 455 KHz |
|---|---|
| Чувствительность | SSB: 1 uV (15 дБ S+N/N) |
| Избирательность | АМ: 4.5 KHz (-6 дБ)25 KHz (-60 дБ) SSB: 2.1 KHz (-6 дБ)4.2 KHz (-60 дБ) CW: 500 Hz (-6 дБ)1 KHz (-60 дБ) при наличии дополнительного фильтра |
| Изоляция от зеркального канала | >50 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.8 W при ?% искажений / Без встроенного громкоговорителя |
| Разъём для внешнего громкоговорителя | Фоно (RCA), 4 Ом |
ПРОЧЕЕ
| Произведено | США, 1958-1962 (Выпущено из производства) |
|---|---|
| Дополнительная информация | 10 ламп Новая цена в США в 1958 году: $495.00 |
| 126A-1 312B-3 312B-4 F455Q-5 | Заглушка шума Станция громкоговорителя Консоль для CW-фильтра, 500 Гц |
