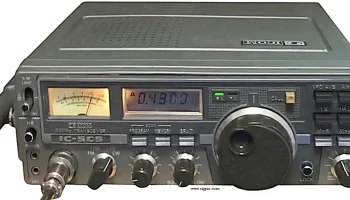

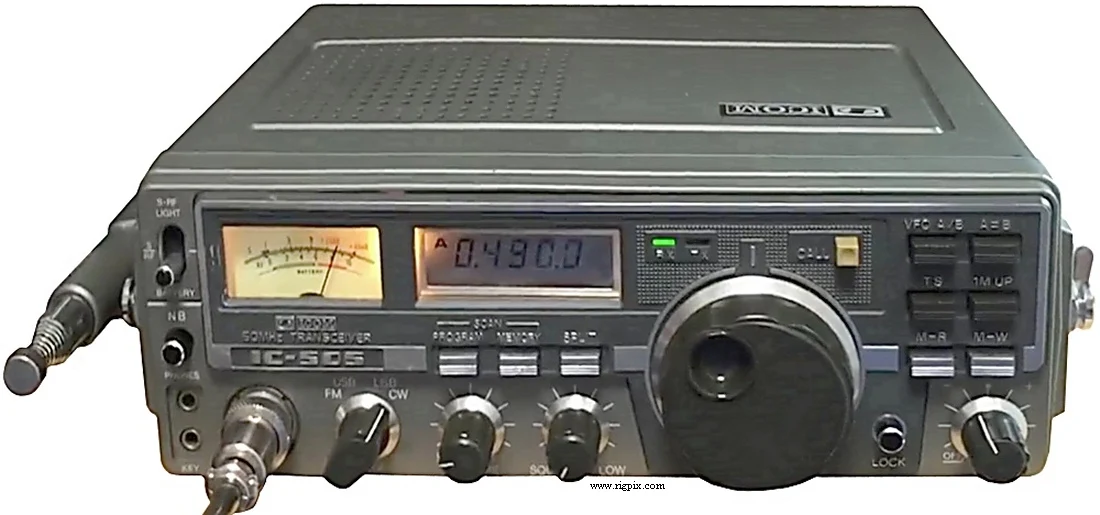

IC-505
Источник:
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW)IF: 13.99 МГц Супергетеродин с двойным преобразованием (опция FM)1-е ПЧ: 13.99 МГц2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.6 мкВ (20 дБ шумовой тишины), опционально с FM блоком SSB/CW: 0.5 мкВ (10 дБ S+N/N) |
| Чувствительность схемы подавления шума | SSB: 1 мкВ (уровень) |
| Коэффициент шума | — |
| Избирательность | FM (с опциональным FM блоком) 15 кГц (-6 дБ)30 кГц (-60 дБ) SSB/CW 2.2 кГц (-6 дБ)5.2 кГц (-60 дБ) |
| Изоляция зеркального канала | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 1.5 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая@ 13.8 В Низкая 6 м: 10 Вт3 Вт |
|---|---|
| 6 м | 10 Вт |
| Система модуляции | FM: Переменная реактивная частота модуляции (опция)SSB: Балансовая модуляция |
| Максимальная амплитудная модуляция (установлено заводом-изготовителем) | Без AM |
| Максимальное отклонение частоты (установлено заводом-изготовителем) | ±5 кГц (с опциональным FM блоком) |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 1.3 КОм / 8-контактный (вилка GX16 с фиксатором) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 19xx-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BC-15 IC-3PE IC-BP10 IC-EX248 IC-HM11 IC-SM5 LC-10 | Зарядное устройство BC-15 для IC-BP10 Зарядное устройство для сетевого источника питания. 13.8 В постоянного тока, 3 А никель-кадмиевый аккумулятор Блок FM FM-микрофон с кнопками вверх-вниз Настольный микрофон Сумка для переноски |
