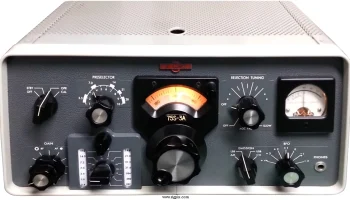

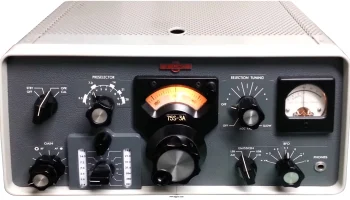

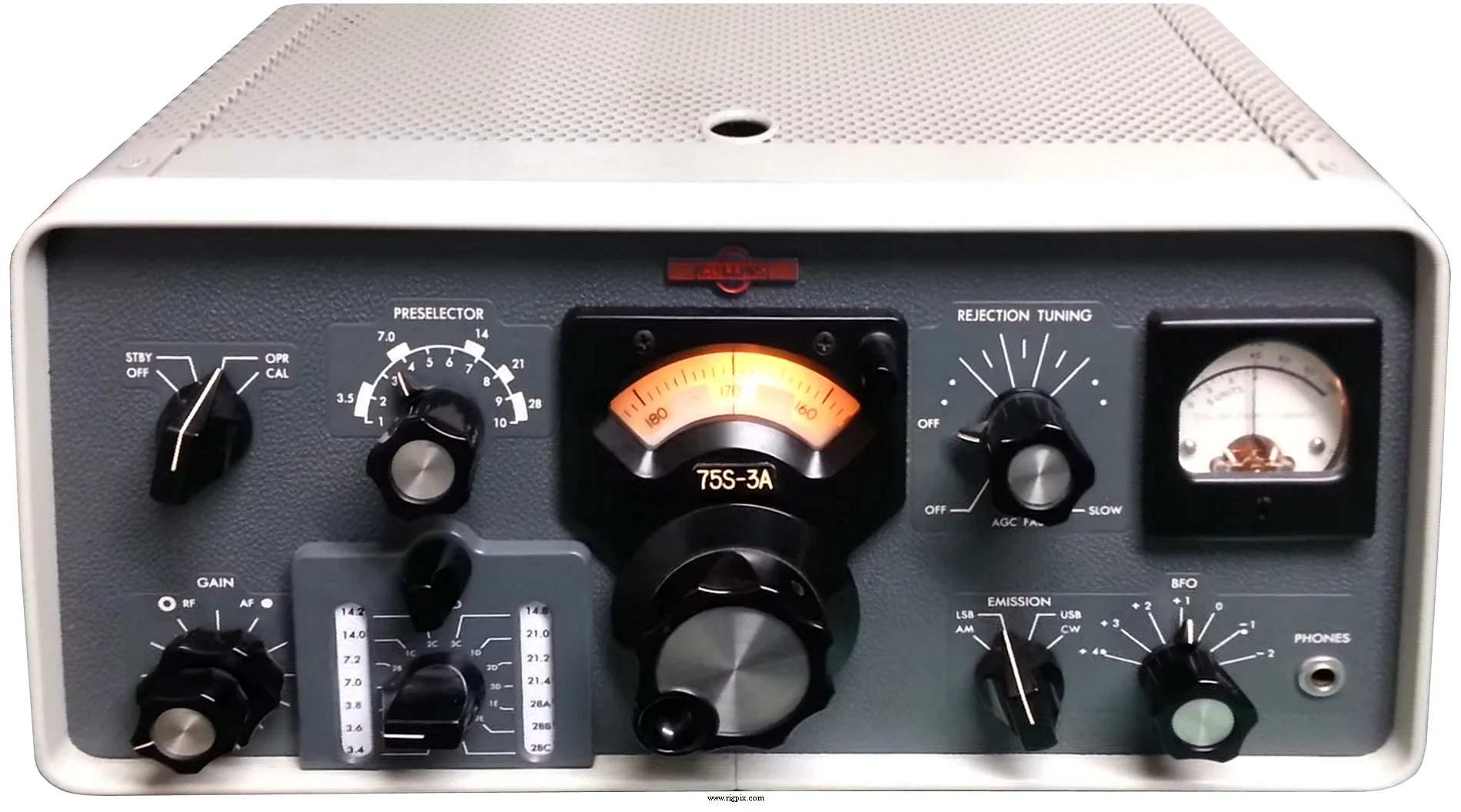

75S-3A
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 3.4-30 МГц (Двадцать четыре диапазона по 200 КГц каждый) На заводе были установлены кварцевые генераторы для следующих двенадцати диапазонов: 3.4-3.6 МГц 3.6-3.8 МГц 3.8-4.0 МГц 7.0-7.2 МГц 7.2-7.4 МГц 14.0-14.2 МГц 14.2-14.4 МГц 14.8-15.0 МГц 21.0-21.2 МГц 21.2-21.4 МГц 21.4-21.6 МГц 28.5-28.7 МГц |
| Шаг перестройки | Непрерывный |
| Стабильность частоты | В пределах 100 Гц после прогрева (Без температурного эталона) |
| Режимы работы | АМ / SSB /CW |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 115 В переменного тока |
| Ток потребления / мощность | Менее 90 Вт |
| Импеданс антенны / разъём | 50-75 Ом / Фоно (RCA) |
| Габариты (Ш*В*Г) | 375*197*318 мм (14.75*7.75*12.5") |
| Вес | 9 кг (20 фунтов) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 2.955-3.155 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | SSB: 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | АМ 4.5 кГц (-6 дБ)25 кГц (-60 дБ) SSB 2.1 кГц (-6 дБ)4.2 кГц (-60 дБ) CW 200 Гц (-6 дБ)1.25 кГц (-60 дБ) |
| Изоляция от зеркального канала | 50 дБ |
| Выходная мощность ЗЧ / громкоговоритель | 1.8 Вт при ?% искажений / Без внутреннего динамика |
| Разъём внешнего громкоговорителя | Фоно (RCA), 4 Ом |
ПРОЧЕЕ
| Произведено | США, 196x-196x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
