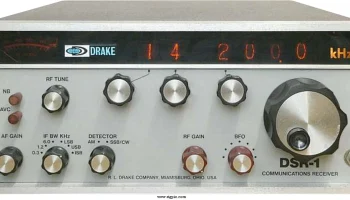

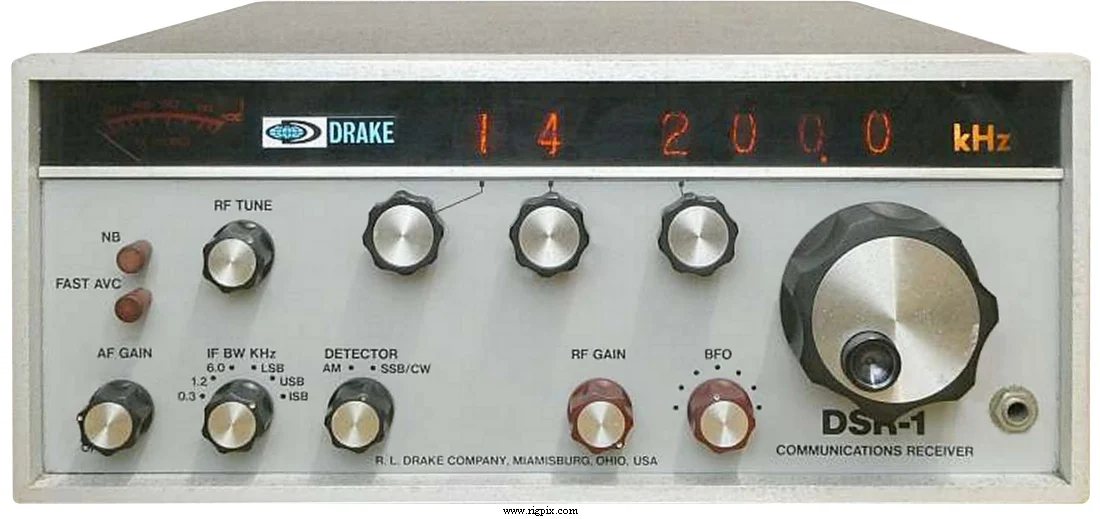

DSR-1
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 0.01-30 МГц |
| Шаг перестройки | 10 / 1 МГц и переключаемый выбор 100 кГц от 0 до 100 кГц непрерывно переменный |
| Стабильность частоты | Менее 150 Гц за любой период 15 минут |
| Режимы работы | АМ / SSB / ISB / CW / RTTY |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 115 / 230 В переменного тока (жёсткий сетевой шнур)или опция 12 / 24 В постоянного тока |
| Максимальный ток потребления / мощность | Максимум 35 Вт при питании от сети |
| Импеданс антенны / разъём | 1000 Ом (0.01-0.5 МГц) и 50 Ом (0.5-30 МГц) / SO-239 |
| Габариты (Ш*В*Г) | Прототип для монтажа в стойку: 480*133*380 мм (19*5.25*15") |
| Вес | 7.7 кг (17 фунтов) |
| Другие особенности | Настольный приёмник. Прототип для монтажа в стойку был только прототипом. Цифровые трубки. Выход промежуточной частоты 50 КГц. БФО ±3 КГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 25.05 МГц 2-е ПЧ: 5.05 МГц 3-е ПЧ: 50 КГц |
|---|---|
| Чувствительность | АМ (10 дБ SINAD @ 6 кГц полосы пропускания) 0.01-0.5 МГц: 25 мкВ 0.5-30 МГц: 2 мкВ SSB (10 дБ SINAD @ 2.4 кГц полосы пропускания) 0.01-0.5 МГц: 4 мкВ 0.5-30 МГц: 0.3 мкВ |
| Чувствительность схемы подавления шума | — |
| Фактор шума | — |
| Избирательность | Выбираемые полосы пропускания 300 Гц (-6 дБ) — 600 Гц (-60 дБ) 1.2 кГц (-6 дБ) — 2.4 кГц (-60 дБ) 2.4 кГц (-6 дБ) — 4.3 кГц (-60 дБ) 6 кГц (-6 дБ) — 11.5 кГц (-60 дБ) |
| Отношение сигнал/помеха | Ниже 10 МГц: 60 дБВыше 10 МГц: 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 5% / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПРОЧЕЕ
| Произведено | США, 1969-1974 гг. (Выпущено из производства) |
|---|---|
| Процедура сброса | — |
| Дополнительная информация | — |
| — | — |
