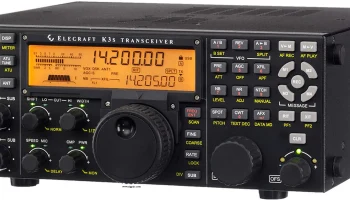

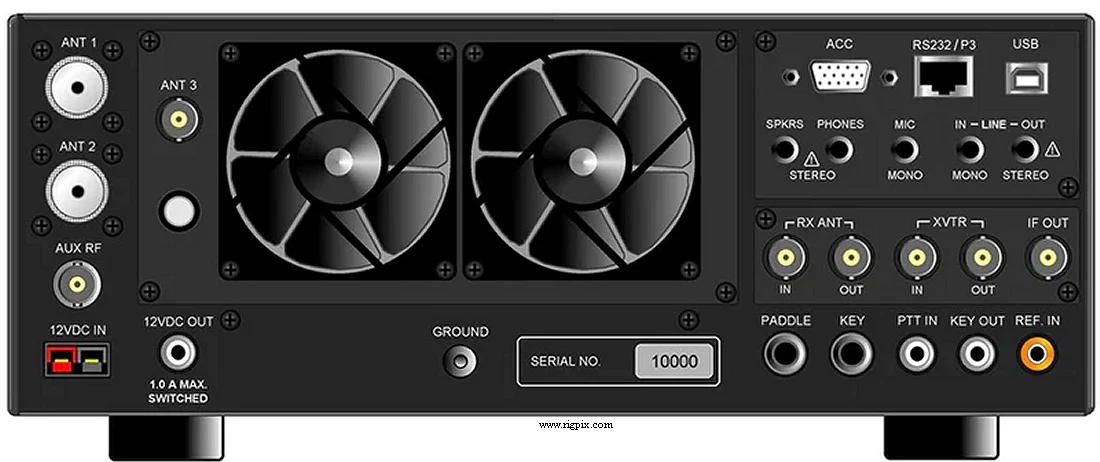

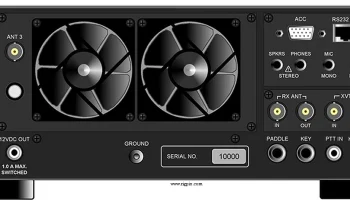

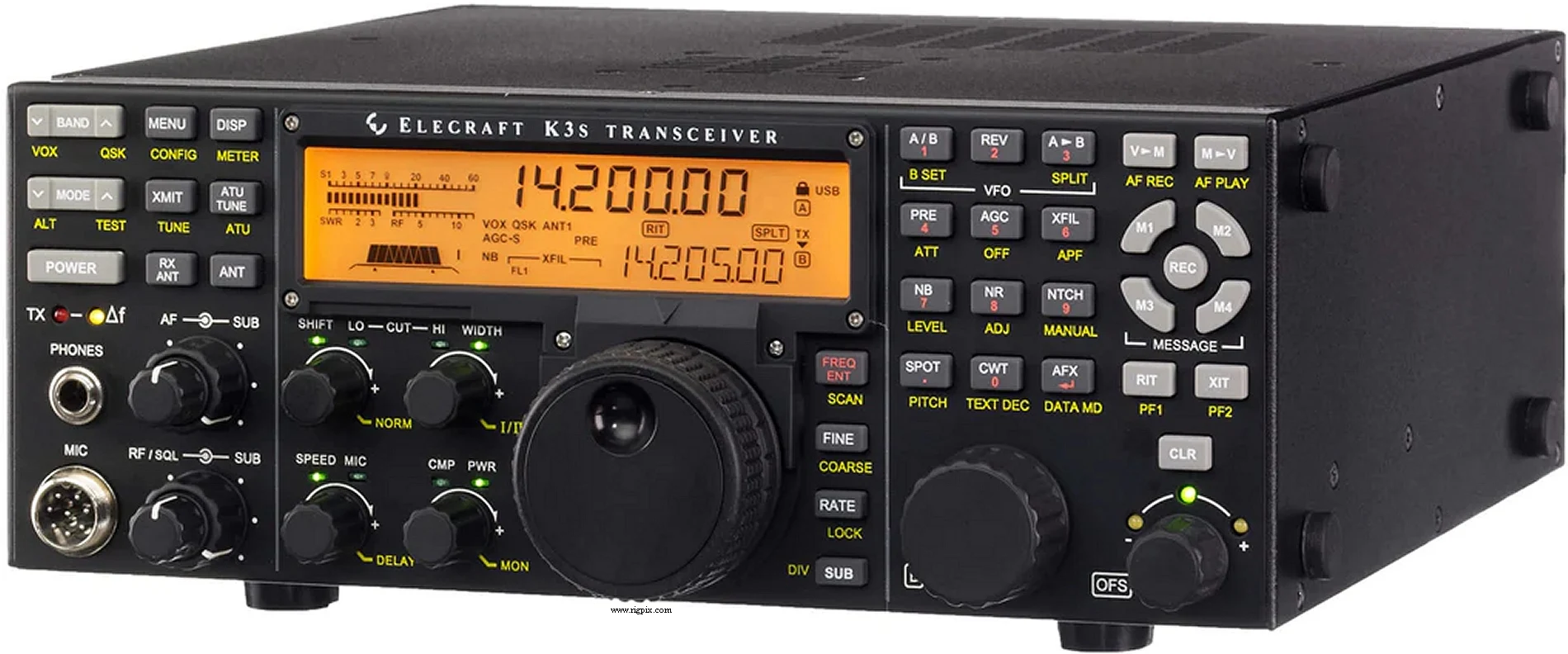

K3s / 100
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.1-30 / 44-54 МГц (опция для 2 м. Также 472 КГц с KBPF3A) |
| Шаг перестройки | 1 / 10 / 20 / 50 Гц |
| Стабильность частоты | Стандарт: ±5 ppm при 0 до 50°C (32 до 122°F) |
| Режимы работы | АМ / FM / SSB / CW / Данные / FSK / AFSK |
| Каналы / управление памятью | 100 регулярных 4 временных ячейки на каждую полосу |
| Смещение ретранслятора / сдвиг | ±0 до 5000 кГц |
| Источник питания | 11-15 В постоянного тока (разъёмы Anderson PowerPoles) |
| Ток потребления / мощность | Приём: 1 А (одиночный приём)Передача: Макс. 22 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 272*102*254 мм (10.7*4*10") |
| Вес | 3.8 кг (8.5 фунта), без опций |
| Другие особенности | Интерфейс USB аудио и управления. Интерфейс RS-232C. Внутренний кодер/декодер PSK31/PSK63/CW/RTTY. Реальное время часов. Интерфейс трансвертера. Звуковой сигнал вызова 1750 Гц. 32-разрядный DSP промежуточной частоты. Голосовой ключ VOX. Кодеры CTCSS/PL. Графический эквалайзер. Встроенный голосовой ключ. Трёхступенчатый аттенюатор. Опция DVR. Опция дополнительного приёма. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.2 МГц 2-е ПЧ:? КГц |
|---|---|
| Чувствительность | HF: -138 дБм (MDS, предусилитель 1) 6 м: -145 дБм (MDS, предусилитель 2) (Технические характеристики гарантированы только в любительских диапазонах) |
| Избирательность | — |
| Изоляция от зеркального канала | 70 дБ |
| Выходная мощность AF / громкоговорителя | 2.5 Вт при 10% искажении / 4 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | HF6 м2 м*472 КГц** AM:0.1-100 Вт0.1-100 Вт (85 Вт)0.1-10 Вт ~ 0.5 мВт FM:0.1-100 Вт0.1-100 Вт (85 Вт)0.1-10 Вт ~ 0.5 мВт SSB (PEP):0.1-100 Вт0.1-100 Вт (85 Вт)0.1-10 Вт ~ 0.5 мВт CW:0.1-100 Вт0.1-100 Вт (85 Вт)0.1-10 Вт ~ 0.5 мВт * С опцией для 2 м ** С KBPF3A |
|---|---|
| АМ | 0.1-100 Вт |
| FM | 0.1-100 Вт |
SSB (PEP)
| CW | 0.1-100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 2015-20xx (вышедший из производства) |
|---|---|
| Дополнительная информация | Это по сути обновлённый K3 с множеством улучшений Аналогичен K3s / 10 но с включённым усилителем мощностью 100 Вт |
| KAT3A KAT500 KBPF3A KDVR3 KPA500 KRX3A KTCXO3-1 K3/0-Mini K3EXREF K144XV P3 | Автоматическое внутреннее авто-АТУ с двухпозиционным антенным переключателем Широкий диапазон широкополосного АТU Массив полосовых фильтров общего назначения Цифровой рекордер голоса Мощный линейный усилитель высокой производительности для 6-160 м Высокопроизводительный субприёмник Высоко стабильный TCXO. Типичное отклонение ±0.5 ppm Миниатюрная панель. Для удалённого управления K3 или K3s Внешняя блокировка опорной частоты Модуль 2 м Быстрый и чувствительный панампадер с высоким разрешением дисплея |
