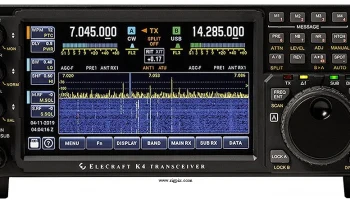

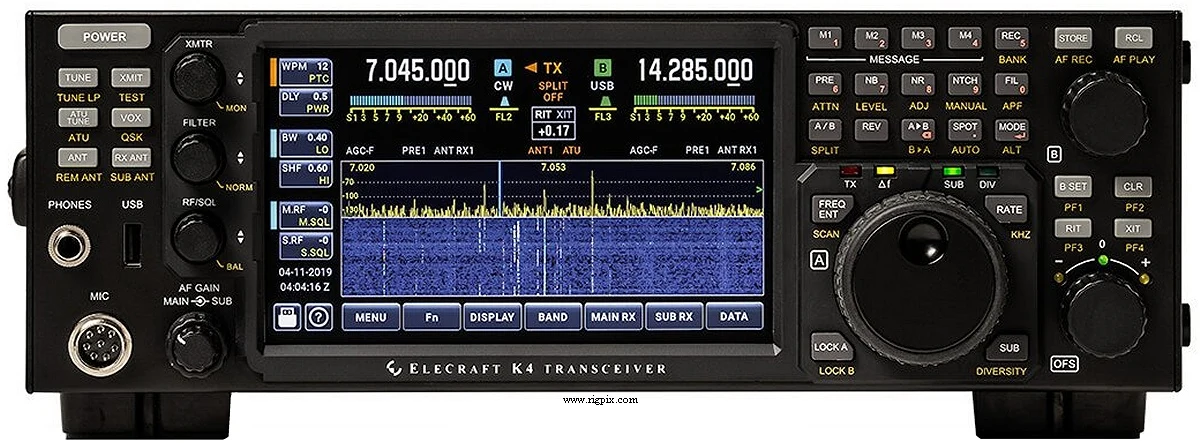

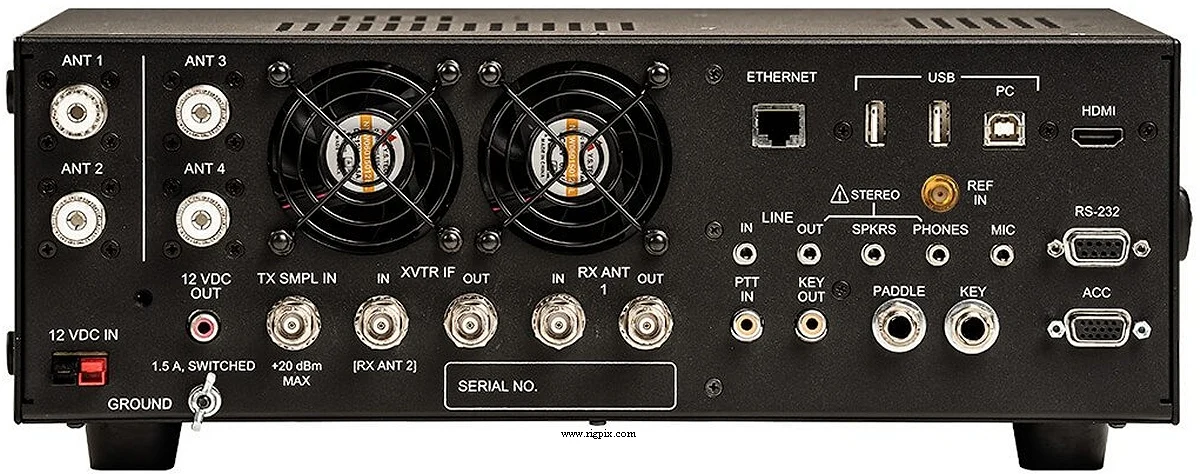

K4HD
Источник:
ОБЩИЕ
| Type | Аматорский HF/VHF(UHF) трансивер |
|---|---|
| Frequency range | TX: 10-160 м + WARC и 60 м / 6 м RX: 0.1-54 МГц 2 м и 70 см опция пока ещё в разработке? |
| Tuning steps | 1 / 10 Гц |
| Frequency stability | ±0.3 ppm (Без температурного эталона) |
| Mode | АМ / FM / SSB / CW / Данные |
| Channels / memory management | 999 обычных?? 4 быстрых памяти |
| Repeater shift / offset | ±? КГц |
| Power supply | 11-15 В постоянного тока (Разъёмы Anderson PowerPoles) |
| Current drain / power consumption | RX: Менее 3 АTX: Макс 25 А |
| Antenna impedance / connector | 50 Ом / SO-239 (Ещё три разъёма SO-239 с опциональным KAT4) |
| Dimensions (W*H*D) | 343*114*254 мм (13.5*4.5*10") |
| Weight | 4.54 кг (10 фунтов) |
| Other features | Модульная гибридная конструкция для лёгкой модернизации и расширения. DSP. 7-дюймовый цветной сенсорный дисплей. HDMI видео выход. Разъём Ethernet. Удалённое управление. Одинарный или двойной панпандер. USB-разъёмы. RS-232C. Интерфейс трансвертера I/O. Двухпозиционный ключ CW. Кодирование/декодирование PSK31/63 и RTTY. Реальное время часы. RX и TX эквалайзер. Внутренняя встроенная справочная система. Вычислительный модуль на базе Linux. |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Прямое выборочное SDR |
|---|---|
| Sensitivity | SSB/CW (MDS) 0.1-23 МГц, Предусилитель ОФФ/1/2: -118/-128/-135 дБм 23-54 МГц, Предусилитель ОФФ/1/2/3: -118/-128/-135/-141 дБм |
| Selectivity | — |
| Image rejection | — |
| AF output power / speaker | 2.5 Вт при 1% искажении / 4 Ом |
| External speaker connector | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | HF6 м2 м*70 см* AM:0.1-100 Вт0.1-100 Вт (85 Вт)0.1-15 Вт0.1-15 Вт FM:0.1-100 Вт0.1-100 Вт (85 Вт)0.1-15 Вт0.1-15 Вт SSB (PEP):0.1-100 Вт0.1-100 Вт (85 Вт)0.1-15 Вт0.1-15 Вт CW:0.1-100 Вт0.1-100 Вт (85 Вт)0.1-15 Вт0.1-15 Вт * С опциональным модулем VHF/UHF (Запланировано) |
|---|---|
| AM | 0.1-100 Вт |
| FM | 0.1-100 Вт |
SSB (PEP)
| CW | 0.1-100 Вт |
|---|---|
| Modulation system | — |
| Max FM deviation (Factory set) | FM: ±5 кГцNFM: ±2.5 кГц |
| Spurious emissions | HF: Лучше чем -50 дБ6 м: Лучше чем -60 дБ |
| Microphone impedance / connector | ? Ом / 8-контактный (Металлический соединитель с защёлкой) |
| Microphone input level | — |
ПРОЧЕЕ
| Manufactured | США, 2019-202x |
|---|---|
| Additional info | Эта версия поставляется с предварительно установленными модулями KDIV4 разнообразия и KHDR4 двух супергетеродинов |
| K-POD KAT4 KPA500 KPA1500 SP4? Плановая поставка? | Внешний точный контроллер Внутренний автоматический антенный тюнер. Диапазон 10:1 Линейный усилитель. HF/6 м, 500 Вт Линейный усилитель с антенным тюнером. HF/6 м, 1.5 кВт Внешний высококачественный громкоговоритель Внутренний модуль VHF/UHF. 15 Вт во всех режимах |
