Multi 7
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | TX: 144-146 МГцRX: 144-146 МГц |
| Настройка | Канализированная (опция VFO) |
| Стабильность частоты | — |
| Режимы работы | FM |
| Количество каналов / управление памятью | 23 регулярных канала + 1 «Мой канал» (только для общей версии) Два кварцевых резонатора на канал |
| Смещение ретранслятора / сдвиг | Согласно установленным кварцам |
| Источник питания | 11-15 В постоянного тока (вилка Male 2-pin jack) |
| Ток потребления / мощность | RX: 400 мА @ 13.5 В DC TX: Макс. 2.3 А @ 13.5 В DC |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 134*58*216 мм (5.28*2.28*8.5") |
| Вес | 1.6 кг (3.53 фунта) |

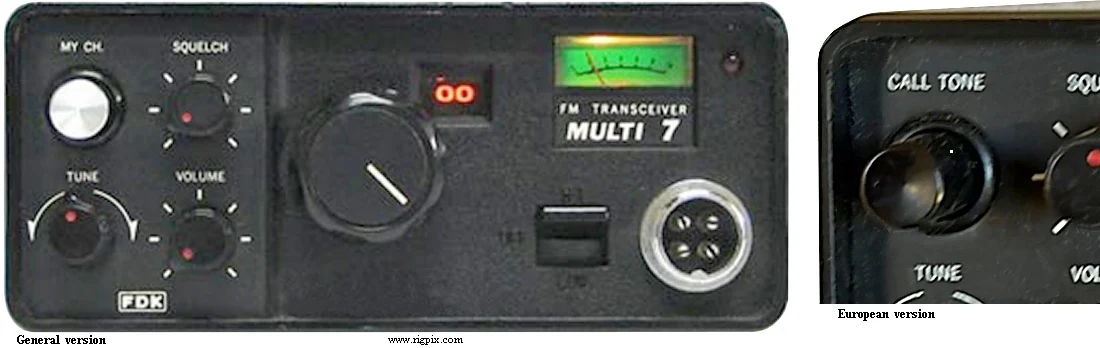

| Другие особенности | VOX. Европейская версия имела сигнал вызова частотой 1750 Гц вместо «Моего канала». Регулятор «Тюнинг» (RIT). Обратимый динамик, может быть расположен сверху или снизу радиостанции. С/Вт/средн. индикатор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 1 мкВ (соотношение сигнал/шум 30 дБ) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | 20 кГц (-6 дБ)38 кГц (-50 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 2 м: 10 Вт1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | Композитная векторная фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (регулируется до ±12 кГц) |
| Спуровые излучения | Менее -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 4-контактный (мужской замоковый штекер jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1975-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| — | — |
