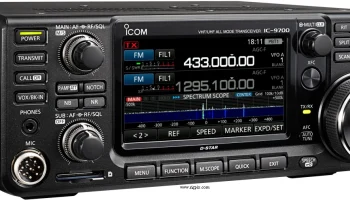

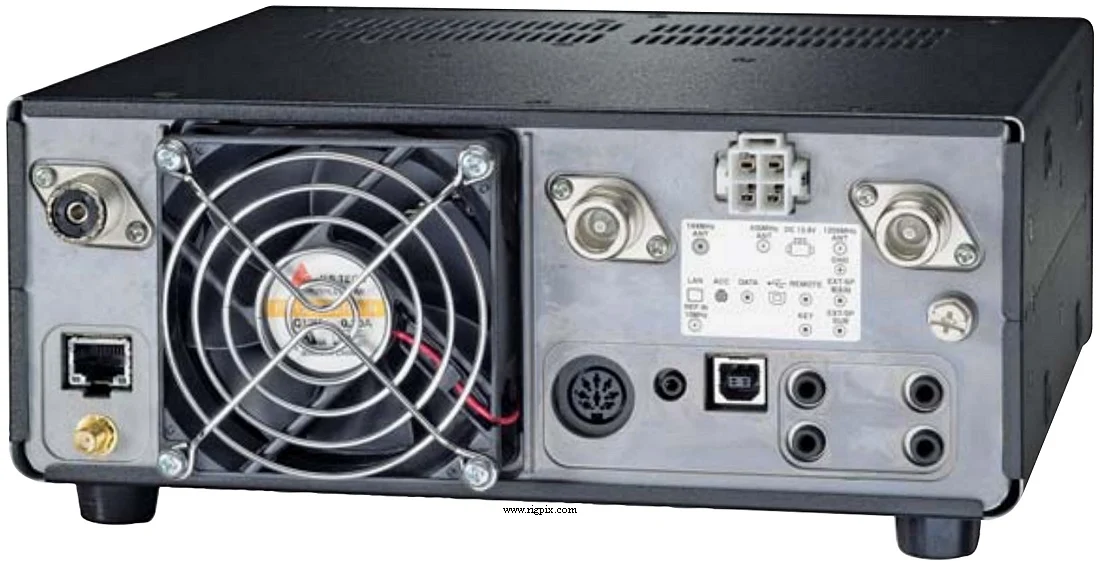

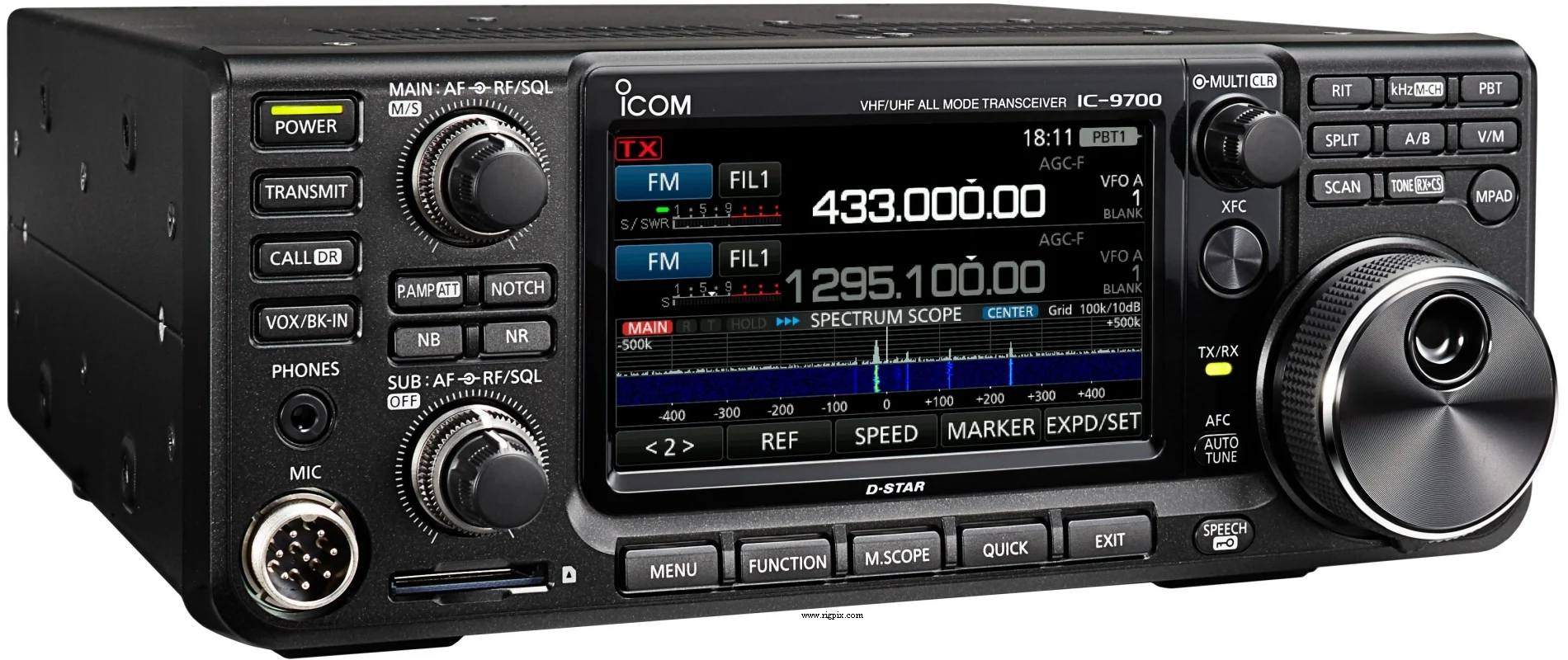

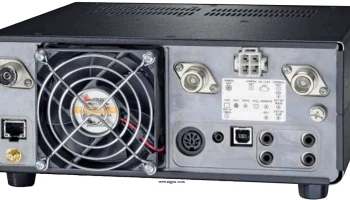

IC-9700
Источник:
ОБЩИЕ
| Type | Аматорский трансивер VHF/UHF |
|---|---|
| Частотный диапазон | Европа TX/RX: 144-146 / 430-440 / 1240-1300 МГц США TX/RX: 144-148 / 430-450 / 1240-1300 МГц Корея TX/RX: 144-146 / 430-440 / 1260-1300 МГц Международная территория TX/RX: 144-146 / 430-434 / 435-438 / 1240-1245 / 1270-1298 МГц Тайвань TX/RX: 144-146 / 430-432 / 1260-1265 МГц |
| Шаг перестройки | До 1 Гц |
| Стабильность частоты | ±0.5 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | АМ / FM / NFM / SSB / CW / RTTY и DV/DD (D-Star) |
| Каналы / управление памятью | 99 регулярных каналов на каждую полосу частот с альфа-метками 3 пары краевых сканирования на каждой полосе частот 2 вызова на каждой полосе частот 2500 ретрансляторов 300 GPS Неразрушаемое EEPROM-хранение |
| Смещение / сдвиг ретранслятора / смещение | Программируемое |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 1.2–1.8 А Передача: Макс. 18 А |
| Импеданс антенны / разъём | 50 Ом / Один SO-239 и два разъёма типа N |
| Габариты (Ш*В*Г) | 240*94*238 мм (9.45*3.7*9.37") |
| Вес | 4.7 Кг (10.4 фунта) |
| Другие особенности | Технология SDR. Спектральный анализатор и водная диаграмма. Системы декодирования тонов CTCSS/PL со сканированием тона. Сенсорный экран 4.3 дюйма с технологией TFT. Режим спутникового приёма. Карта памяти SD. Интерфейсы CI-V, LAN и USB. Голосовой синтезатор. VOX. Двойной приём. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Непосредственное выборочное считывание (2 м / 70 см) Прямое преобразование прямого выборочного считывания (23 см) Промежуточная частота: 311-371 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (10 дБ S/N. Фильтр=Мягкий. Предусилитель включён) FM: 0.18 мкВ (12 дБ SINAD. Фильтр=Мягкий. Предусилитель включён) SSB/CW: 0.11 мкВ (10 дБ S/N. Фильтр=Мягкий. Предусилитель включён) DV: 0.35 мкВ (1% BER. Фильтр=Мягкий. Предусилитель включён) DV: 1.59 мкВ (5% BER. Фильтр=Мягкий. Предусилитель включён) |
| Чувствительность схемы подавления шума | — |
| Фактор шума | Около 4.2 дБ при включённом предусилителе |
| Избирательность | АМ (полоса пропускания=6 кГц) 6 кГц (-3 дБ)15 кГц (-60 дБ) FM (полоса пропускания=15 кГц) 12 кГц (-6 дБ)20 кГц (-60 дБ) SSB (полоса пропускания=2.4 кГц) 2.4 кГц (-3 дБ)3.6 кГц (-60 дБ) CW (полоса пропускания=500 Гц) 500 Гц (-3 дБ)700 Гц (-60 дБ) RTTY (полоса пропускания=500 Гц) 500 Гц (-3 дБ)700 Гц (-60 дБ) DV (разнос 12.5 кГц) -50 дБ DD (разнос 300 кГц) -40 дБ |
| Отображение изображения сигнала | AM/FM/DV: 60 дБ (2 м/70 см), 50 дБ (23 см) SSB/CW: 70 дБ (2 м/70 см), 50 дБ (23 см) DD: 50 дБ (23 см) |
| Выходная мощность звукового канала / громкоговорителя | 2 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | Два разъёма типа «Миниджек» (3.5 мм), 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | 2 м: 0.12-25 Вт70 см: 0.12-18 Вт23 см: 0.05-2.5 Вт FM/NFM: 0.5-100 Вт0.5-75 Вт0.1-10 Вт SSB (PEP): 0.5-100 Вт0.5-75 Вт0.1-10 Вт CW: 0.5-100 Вт0.5-75 Вт0.1-10 Вт RTTY: 0.5-100 Вт0.5-75 Вт0.1-10 Вт DV/DD: 0.5-100 Вт0.5-75 Вт0.1-10 Вт |
|---|---|
| АМ | 0.12-25 Вт |
SSB (PEP)
| CW | 0.5-100 Вт |
|---|
DV/DD
| Система модуляции | АМ: Цифровая низкоэнергетическая FM: Цифровой реакционный контур SSB: Цифровое PSN DV: Цифровой GMSK DD: Цифровой квадратурный |
|---|---|
| Максимальное отклонение по частоте (установлено заводом-изготовителем) | FM: ±5 кГцNFM: ±2.5 кГц |
| Спонтанные излучения | 2 м: Лучше чем -63 дБ70 см: Лучше чем -62 дБ23 см: Лучше чем -53 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный разъём (розетка с фиксатором замка) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 2019-202x |
|---|---|
| Дополнительная информация | Новая цена 2019 года в Швеции: SEK 20995:- Новая цена 2020 года в Швеции: SEK 20995:- Новая цена, август 2025 года в Швеции: SEK 23395:- |
| CS-9700 CT-17 HM-219 MB-118 MB-123 OPC-2350LU PS-126 RS-BA1 (V.2) RS-MS1A SM-30 SM-50 SP-33 SP-35 SP-38 SP-41 | Программное обеспечение для программирования CI-V уровень конвертера Преобразователь уровня CI-V Микрофон с кнопками вверх/вниз Подставка для мобильного устройства Ручка переноски Портативная сумка Программное обеспечение для ПК/Android Кабель данных для ПК/Android Источник питания постоянного тока 13.8 В, 25 А Программное обеспечение дистанционного управления Приложение дистанционного управления для Android Электретный настольный микрофон с динамическим режимом работы Микрофон с кнопками вверх/вниз и низким срезом Внешний громкоговоритель Внешний громкоговоритель Высококачественный внешний громкоговоритель. 7 Вт Внешний громкоговоритель с двумя линиями ввода |
