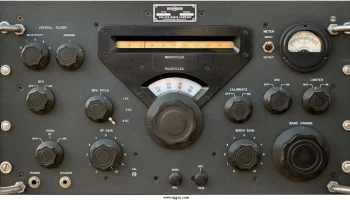

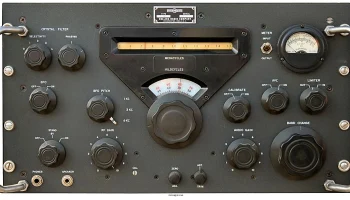

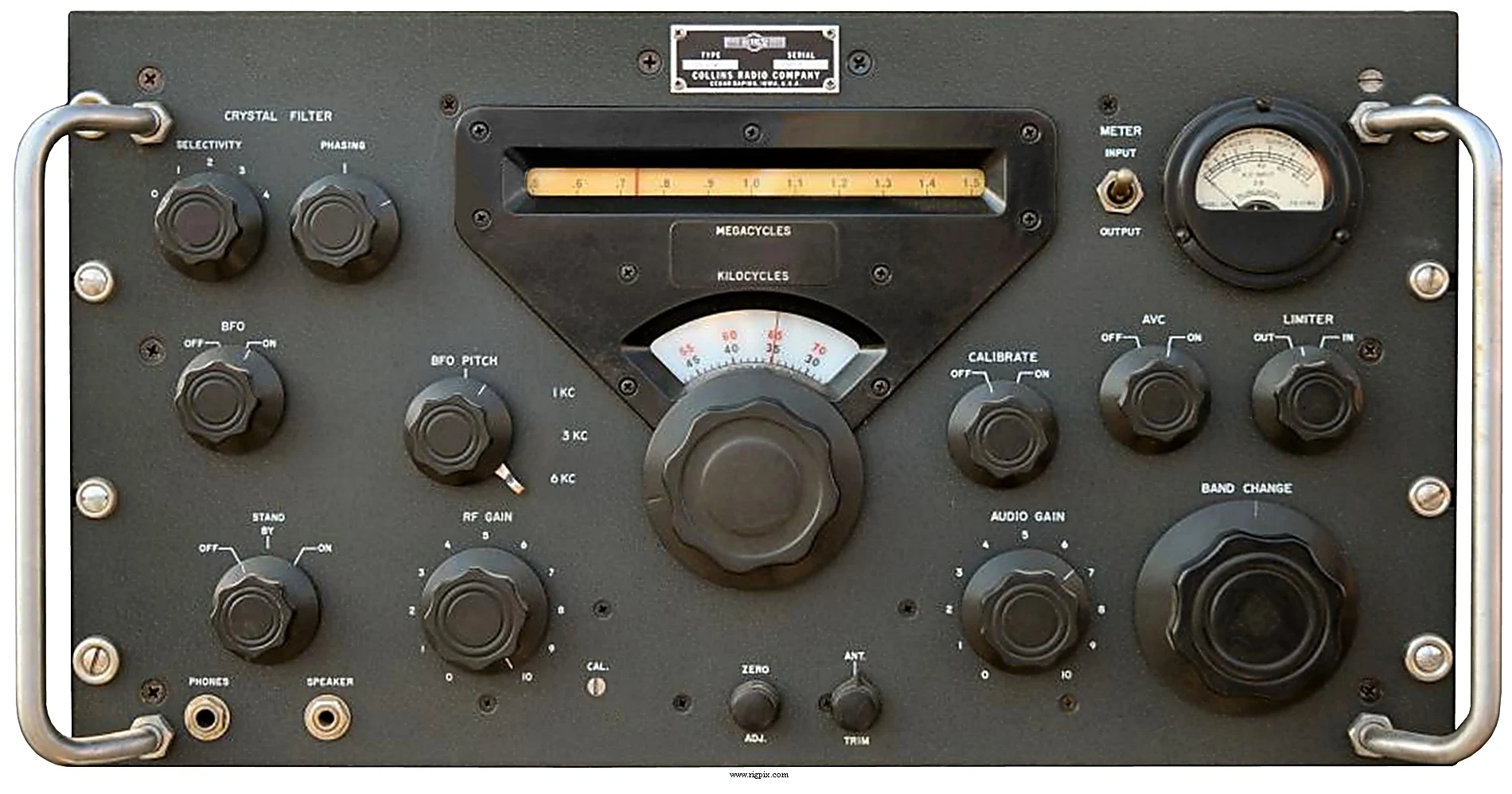

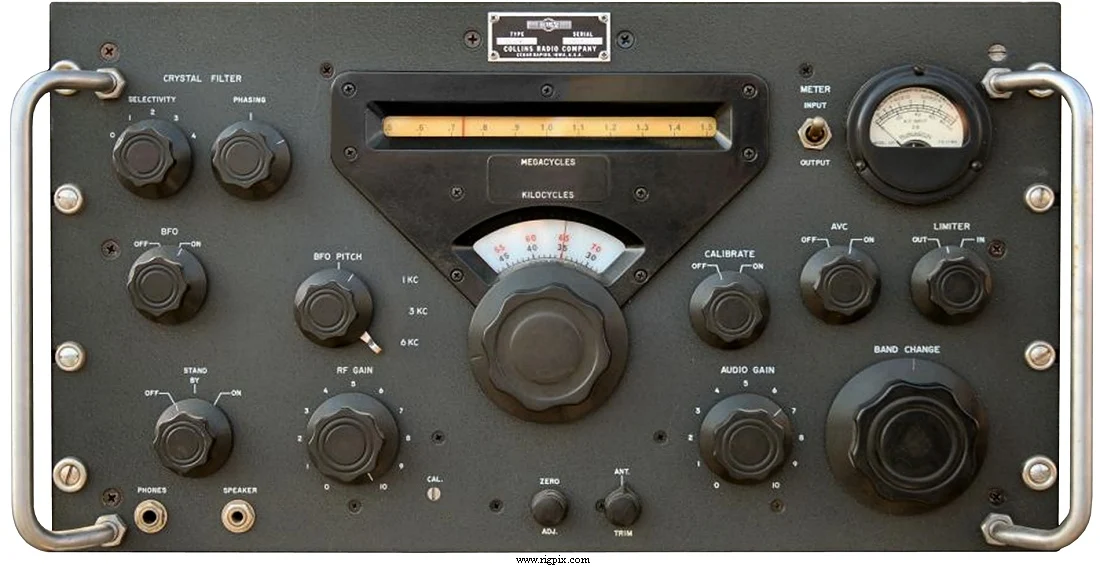

51J-4
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 0.54 — 30.5 МГц в тридцати полосах по 1 МГц |
| Настройка | Непрерывная |
| Стабильность частоты | В пределах 300 Гц при комнатной температуре, если используется ближайшая точка калибровки 100 КГц для настройки эталона |
| Режимы работы | АМ / CW / MCW |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 115 / 230 В переменного тока (жёсткий сетевой шнур) |
| Ток потребления / мощность | 85 Вт |
| Импеданс антенны / разъём | Высокое импеданс / SO-239 |
| Габариты (Ш*В*Г) | 483*267*333 мм (19*10.5*13.11") |
| Вес | 19.5 кг (43 фунта) |
| Другие особенности | Ограничитель шума. Выход промежуточной частоты 500 кГц. Калибратор 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с одним преобразованием (IF 1.5-3.5 МГц): 500 кГц Двойное преобразование супергетеродина (3.5-30.5 МГц): 1-е IF: 1.5-2.5 МГц (чётные полосы) — 2.5-3.5 МГц (нечётные полосы) 2-е IF: 500 кГц Тройное преобразование супергетеродина (0.5-1.5 МГц): 1-е IF: 10.5-11.5 МГц 2-е IF: 2.5-3.5 МГц 3-е IF: 500 кГц |
|---|---|
| Чувствительность | Полоса 1: менее 15 мкВ обеспечивает 1 Вт при соотношении сигнал/шум 10 дБ Полосы 2-30: менее 5 мкВ обеспечивают 1 Вт при соотношении сигнал/шум 10 дБ |
| Избирательность | 100 Гц до 6.3 кГц (в зависимости от набора фильтров и режима избирательности) |
| Изображение подавления | — |
| Выход звуковой частоты / громкоговоритель | 1.5 Вт при искажении 15% / только внешний |
| Разъём внешнего громкоговорителя | 4 Ом или 600 Ом, винтовые клеммы |
ПРОЧЕЕ
| Произведено | США, 1954-1963 гг. (прекращено) |
|---|---|
| Дополнительная информация | — |
| F500B-08 F500B-14 F500B-31 F500B-80 270G-3 271B-3 271B-4 | Механический фильтр. Механический фильтр 800 Гц. Механический фильтр 1.4 кГц. Механический фильтр 3.1 кГц. Механический фильтр 6.0 кГц Соответствующий громкоговоритель. Настольный двухканальный громкоговоритель. Шкафный одноканальный громкоговоритель. Шкафный |
