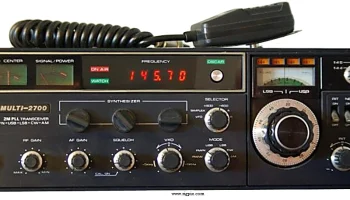

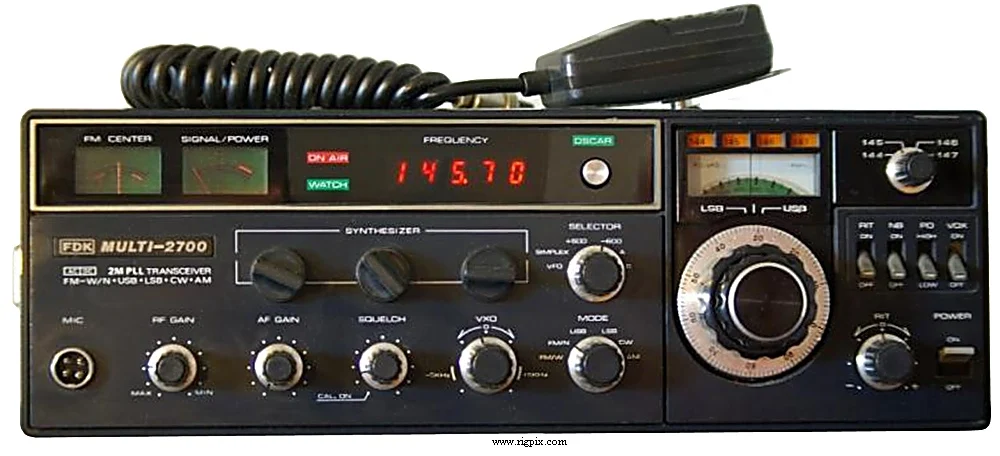

Multi-2700
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF |
|---|---|
| Диапазон частот | TX: 143-149 МГц RX: 143-149 / 29 МГц |
| Настройка частоты | PLL 10 кГц + VXO 7 кГц или непрерывный VFO |
| Стабильность частоты | VFO Менее ±2 кГц через 1-30 минут после включения питания; менее 200 Гц впоследствии |
| Режимы работы | АМ / FM-W / FM / SSB / CW |
| Каналы / управление памятью | Нет |
| Смещение ретранслятора / сдвиг | ±600 кГц |
| Источник питания | От сети: 117 / 240 В переменного тока, 13.8 В постоянного тока |
| Ток потребления / мощность | Прием: 1.1 А (без сигнала) @ 13.8 В DCПередача: Макс. 4 А @ 13.8 В DC |
| Импеданс антенны / разъем | 50 Ом / Два разъема SO-239 |
| Габариты (Ш*В*Г) | 378*128*305 мм (14.9*5*12") |
| Вес | 14 кг (30.9 фунта) |
| Другие особенности | VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (АМ/ССВ/CW) IF: 16.9 кГц Двойное преобразование супергетеродина (FM/FM-W) 1-е IF: 16.9 МГц 2-е IF: 455 кГц |
|---|---|
| Чувствительность | АМ: 2 мкВ (соотношение сигнал/шум 10 дБ) FM: 1 мкВ (соотношение сигнал/шум 26 дБ) FM-W: 1 мкВ (соотношение сигнал/шум 34 дБ) SSB/CW: 0.5 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | АМ/ССВ/CW: 2.4 кГц (-6 дБ); 4.8 кГц (-60 дБ) FM: 12 кГц (-6 дБ); 24 кГц (-60 дБ) FM-W: 20 кГц (-6 дБ); 40 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10%; 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая низкая: АМ: 3 Вт1 Вт FM: 10 Вт1 Вт СSB (ППЭ): 10 Вт1 Вт CW: 10 Вт1 Вт |
|---|---|
| АМ | 3 Вт |
| FM | 10 Вт |
ССВ (ППЭ)
| CW | 10 Вт |
|---|---|
| Модуляционная система | АМ: Низкоуровневая модуляция FM/FM-W: Переменная реактивная модуляция SSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | FM: ±5 кГцFM-W: ±15 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |
| Импеданс микрофона / разъем | 500-600 Ом / 4-контактный (металлический замок-разъем) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1977-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | Приём на частоте 29 МГц предназначен для приёма спутников типа «Оскар» |
| - | - |
