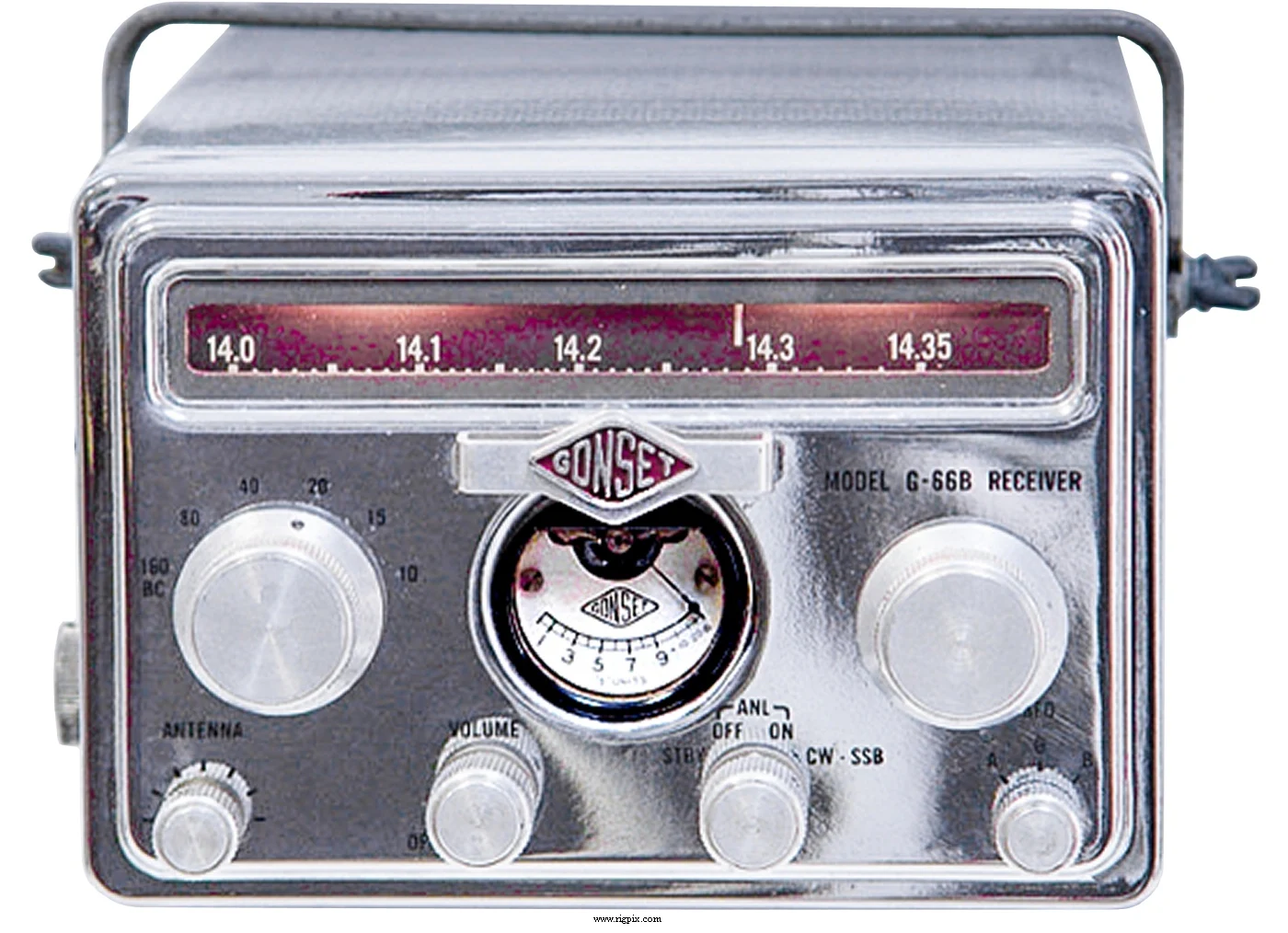

G-66B
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | ВС + 10-160 м в шести диапазонах: ВС/160 м: 0.54-2.0 МГц 80 м: 3.5-4.0 МГц 40 м: 7.0-7.3 МГц 20 м: 14.0-14.35 МГц 15 м: 21.0-21.45 МГц 10 м: 28.0-29.7 МГц |
| ВС/160 м | 0.54-2.0 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.3 МГц |
| 20 м | 14.0-14.35 МГц |
| 15 м | 21.0-21.45 МГц |
| 10 м | 28.0-29.7 МГц |
| Шаг перестройки | Непрерывный |
| Стабильность частоты | — |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Источник питания | 6 или 12 В + 200 В постоянного тока (от отдельного источника питания) |
| Ток потребления / мощность | 3 А при 6 В или 1.5 А при 12 В + 80 мА при 200 В постоянного тока |
| Импеданс антенны / разъём | ВС? Ом /? любительские диапазоны 50 Ом / ? |
| Габариты (Ш*В*Г) | 165*114*229 мм (6.5*4.5*9") |
| Вес | 3.6 Кг (7.93 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 2.05 МГц 2-я ПЧ: 265 кГц |
|---|---|
| Чувствительность | 1 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | 4 кГц (-6 дБ) |
| Изоляция от изображения | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при искажении 8% / 3.2 Ом |
| Разъём внешнего громкоговорителя | — |
ПРОЧЕЕ
| Произведено | США, 1957-195x (вышедший из производства) |
|---|---|
| Дополнительная информация | Это компаньон для передатчика G-77. По сути, это та же модель G-66, но с дополнительным промежуточным каскадом для улучшения работы на более высоких диапазонах |
| 3069 3069-6 3069-12 3098 | Источник питания переменного тока. 115 В переменного тока. Источник питания постоянного тока встроенный громкоговоритель. 6 В постоянного тока. Источник питания постоянного тока встроенный громкоговоритель. 12 В постоянного тока. Источник питания постоянного тока встроенный громкоговоритель. 12 В постоянного тока. |
