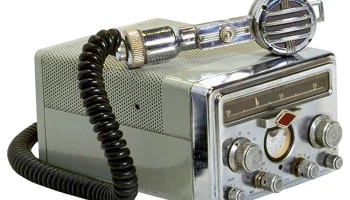

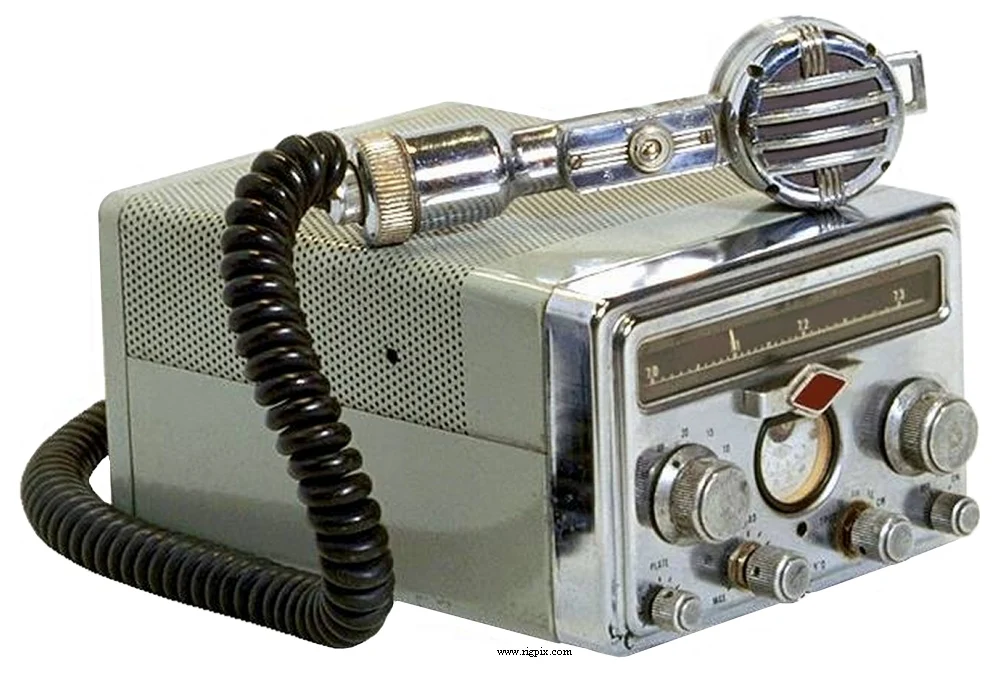

G-77
Источник:
ОБЩИЕ
| Type | Амплитудный передатчик любительского диапазона HF |
|---|---|
| Диапазон частот | 80 м: 3.5-4.0 МГц; 40 м: 7.0-7.3 МГц; 20 м: 14.0-14.35 МГц; 15 м: 21.0-21.45 МГц; 10 м: 28.0-29.7 МГц |
| 80 m | 3.5-4.0 МГц |
| 40 m | 7.0-7.3 МГц |
| 20 m | 14.0-14.35 МГц |
| 15 m | 21.0-21.45 МГц |
| 10 m | 28.0-29.7 МГц |
| Настройка шага | Аналоговая/непрерывная |
| Стабильность частоты | — |
| Режим | АМ/CW |
| Каналы/мнемоника управления | 1 опциональный управляемый кварцем канал |
| Источник питания | 13.5 или 6.3 В постоянного тока (тяжёлый вибрационный тип) |
| Ток потребления/энергопотребление | Стояк: Макс 3 А Передача: Макс 9 А при 13.5 В постоянного тока |
| Импеданс антенны/разъём | 50 Ом/? |
| Габариты (Ш*В*Г) | Модулятор: 197*178*254 мм (7.75*7*10") Передатчик: 165*114*229 мм (6.5*4.5*9") |
| Вес | Модулятор: 7.94 Кг (17.5 фунта) Передатчик: 3.63 Кг (8 фунта) |
| Прочие особенности | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность АМ: ~30 Вт (вход 60 Вт); CW:? Вт |
|---|---|
| АМ | ~30 Вт (вход 60 Вт) |
| CW | — |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона/разъём | Высокий импеданс/3-контактный |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1956-195x (вышедший из производства) |
|---|---|
| Дополнительная информация | Это фактически двухкомпонентный передатчик, где модулятор и блок питания находятся в одном корпусе, а сам передатчик размещён отдельно. Это компаньон к приёмнику G-66. Новая цена в США, январь 1957 года: $279.50 (без учёта микрофона и кварца) |
| - | - |
