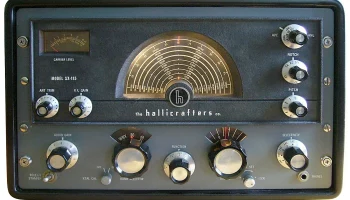

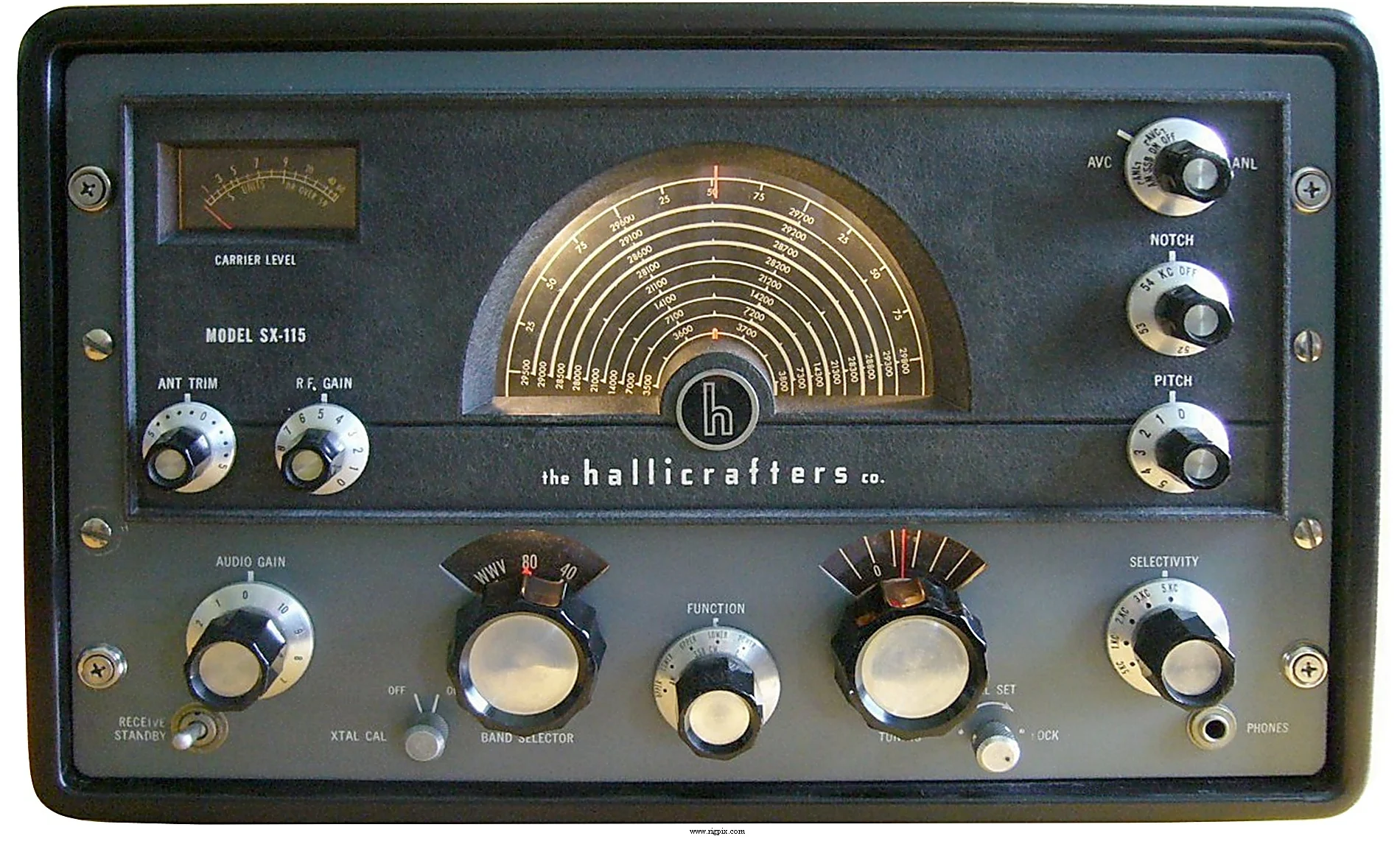

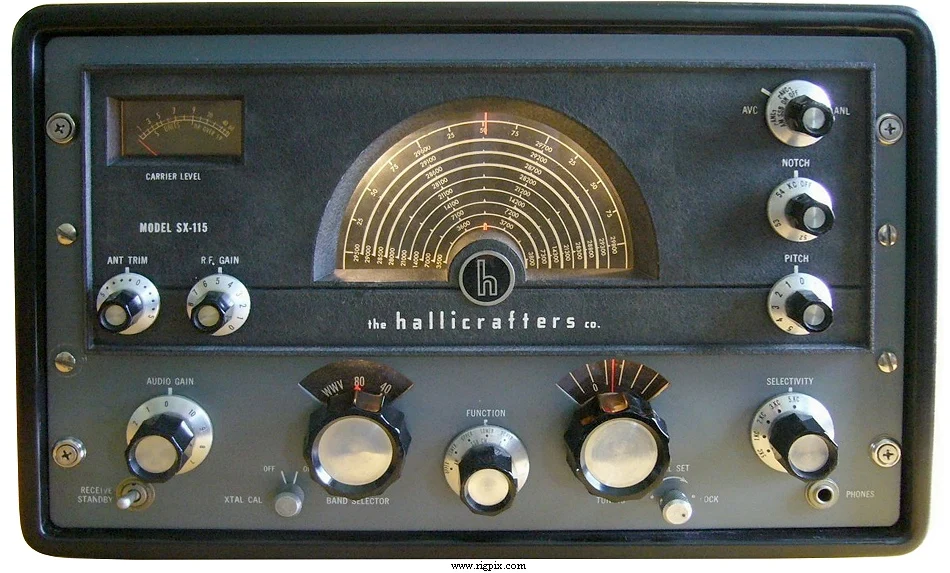

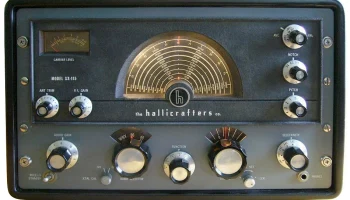

SX-115
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 10-80 м + WWV в девяти диапазонах: 80 м: 3.5-4.0 MHz 40 м: 7.0-7.5 MHz 20 м: 14.0-14.5 MHz 15 м: 21.0-21.5 MHz 10 м A: 28.0-28.5 MHz 10 м B: 28.5-29.0 MHz 10 м C: 29.0-29.5 MHz 10 м D: 29.5-30.0 MHz WWV: 9.6-10 MHz |
| 80 м | 3.5-4.0 MHz |
| 40 м | 7.0-7.5 MHz |
| 20 м | 14.0-14.5 MHz |
| 15 м | 21.0-21.5 MHz |
| 10 м A | 28.0-28.5 MHz |
| 10 м B | 28.5-29.0 MHz |
| 10 м C | 29.0-29.5 MHz |
| 10 м D | 29.5-30.0 MHz |
WWV
| Шаг перестройки | Аналоговый / непрерывный |
|---|---|
| Стабильность частоты | Менее 300 Гц после прогрева в течение 15 минут (без температурного эталона) |
| Режим | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 105-125 В переменного тока (жёсткий сетевой шнур) |
| Ток потребления / мощность | 85 Вт |

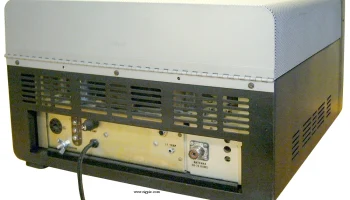

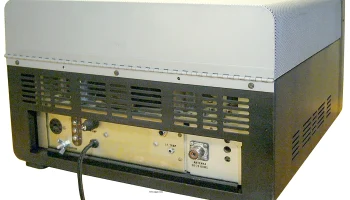

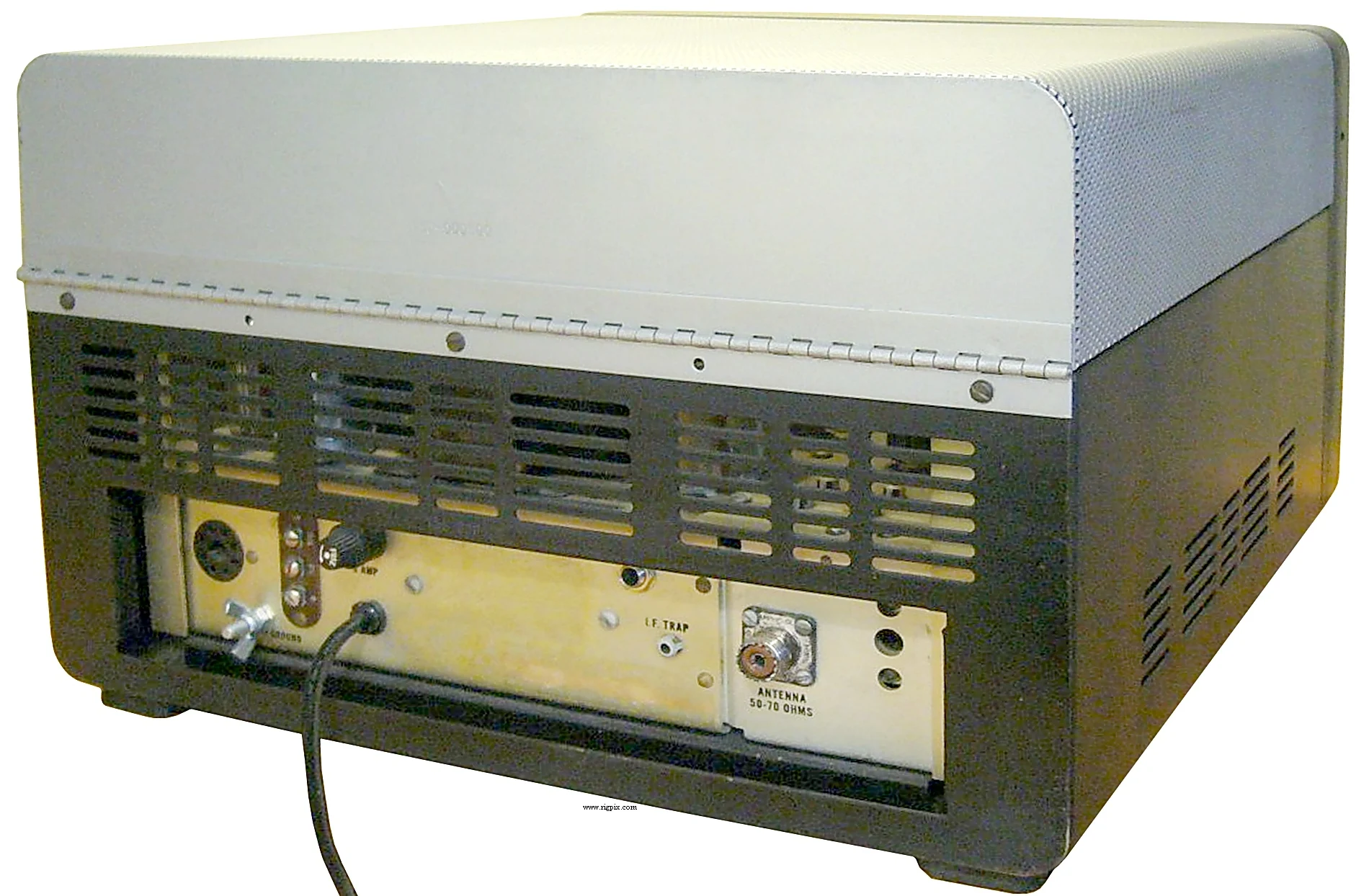

| Импеданс антенны / разъём | 50-70 ом / SO-239 |
| Габариты (Ш*В*Г) | 406*267*406 мм (16*10.5*16") |
| Вес | 20 Кг (44.09 фунта) |
| Другие особенности | Ограничитель шума. Фильтр-пропуск. Калибратор кварца на 100 кГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями: 1-е ПЧ: 6.505-6.005 MHz 2-е ПЧ: 1.005 MHz 3-е ПЧ: 50.75 KHz |
|---|---|
| Чувствительность | АМ: 1 uV (10 дБ S/N) SSB/CW: 0.5 uV (10 дБ S/N) |
| Чувствительность схемы подавления шумов | — |
| Фактор шума | — |
| Избирательность | Доступные полосы пропускания при уровне -6 дБ: 500 Гц, 1, 2, 3 и 5 кГц |
| Изоляция от зеркального канала | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 1.5 Вт при искажении 10% / Без встроенного громкоговорителя |
| Разъём для внешнего громкоговорителя | винтовые клеммы, импеданс 3.2 и 500 Ом |
ПРОЧЕЕ
| Произведено | США, 1961-1964 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
