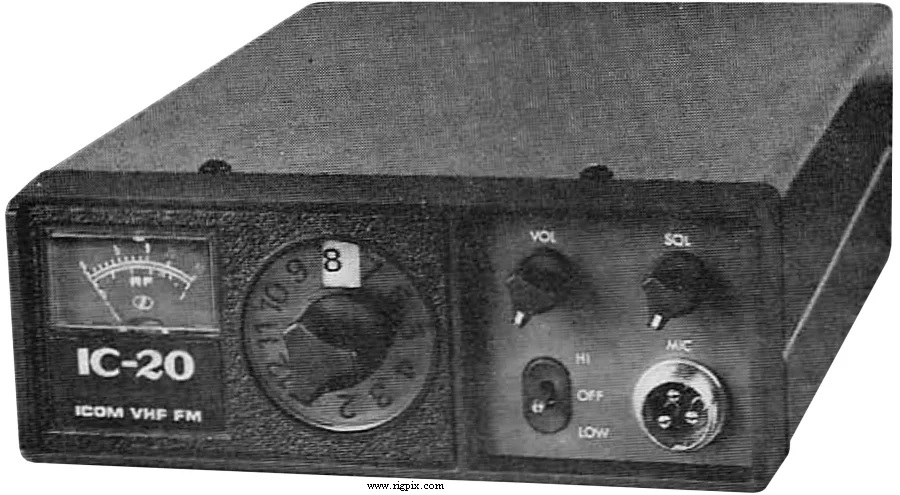

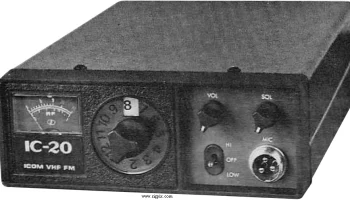

IC-20
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 144-148 MHz |
| Настройка | Канализированная |
| Стабильность частоты | Максимум? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 12 регулярных. Кристалл-контролируемые 18 МГц кристаллы для TX и 14 МГц для RX |
| Смещение ретранслятора / сдвиг | Согласно кристаллам |
| Источник питания | 13.5 В постоянного тока ±20% (разъём на 4 контакта) |
| Ток потребления / мощность | RX: 150 мА (Среднее значение)TX: 1.2-2.1 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 155*58*216 мм (6.12*2.28*8.5") |
| Вес | 2.04 кг (4.5 фунта) |
| Прочие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.4 мкВ (20 дБ затишья) |
| Избирательность | 15 кГц (-6 дБ)25 кГц (-60 дБ) |
| Изображение подавления | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая 2 м:10 Вт1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | Фазовая модуляция переменной реактивности |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | 10 кОм / 3-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1970-197x (Выпущено из производства) |
|---|---|
| Дополнительная информация | Новая цена в США в 1971 году: $299.00 |
| - | - |
