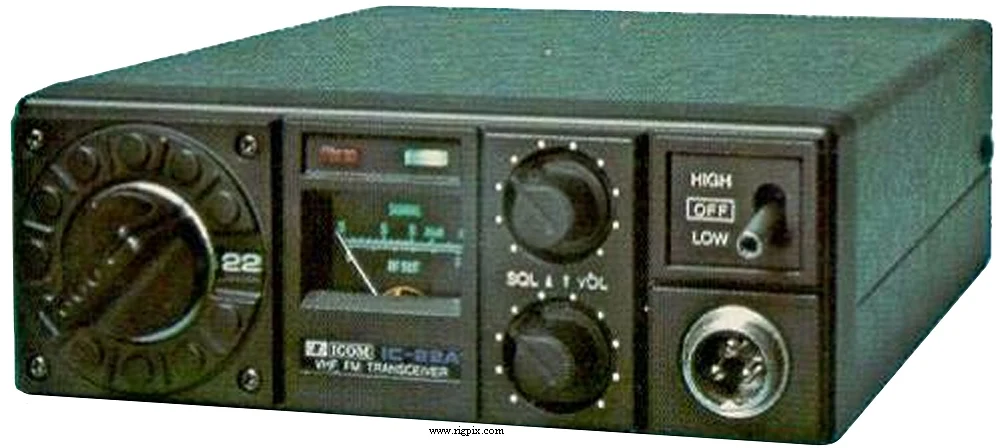

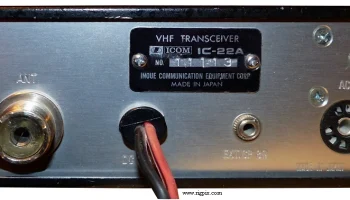

IC-22A
Источник:
ОБЩИЕ
| Тип | Любительский трансивер VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 144-148 MHz |
| Настройка | Канализированная |
| Стабильность частоты | — |
| Режимы работы | FM |
| Количество каналов / управление памятью | 22 регулярных Два кварцевых резонатора на канал |
| Смещение ретранслятора / сдвиг | Согласно кварцам |
| Источник питания | 13.8 В постоянного тока ±15% (Фиксированный сетевой шнур) |
| Ток потребления / мощность | RX: 180 мА (Среднее значение) TX: 1.2 до 2.1 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 156*58*205 мм (6.14*2.28*8.07") |
| Вес | 1.7 Кг (3.75 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-я ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.4 мкВ (20 дБ потемнение сигнала) |
| Избирательность | 16 кГц (-6 дБ) 30 кГц (-50 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговорителя | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий низкий 2 м: 10 Вт 1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | Переменная реактивная фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 500 Ом / 3-контактный (металлический замок-штекер) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1975-197x (Выпущено из производства) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| - | - |
