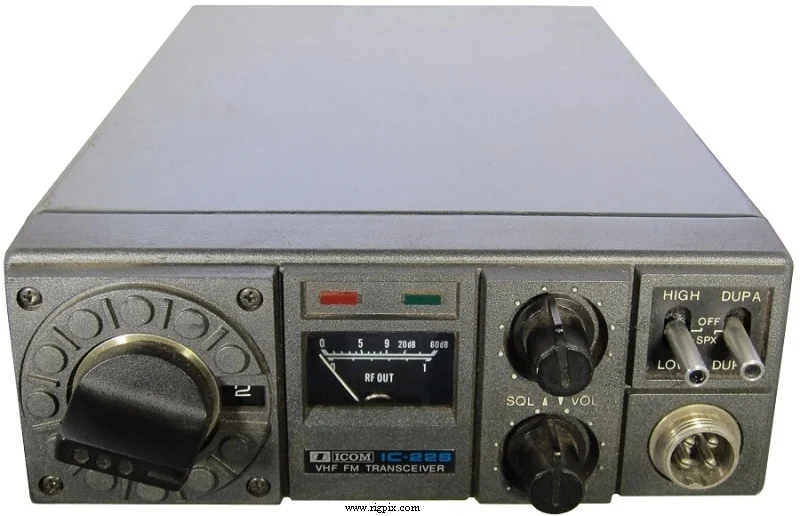

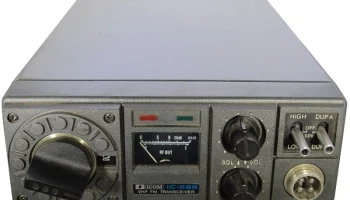

IC-22S
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 146-148 MHz RX: 146-148 MHz |
| Перестройка | Канализированная (инкремент 15 КГц) |
| Стабильность частоты | Максимум? ppm |
| Режимы работы | FM |

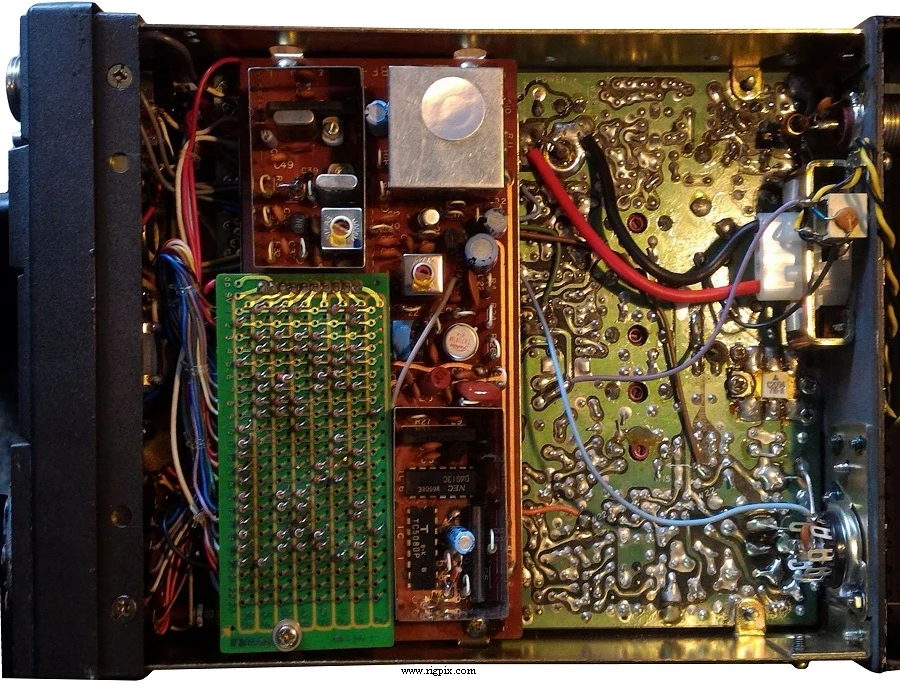

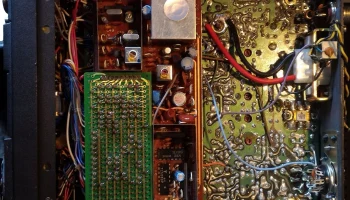

| Количество каналов / управление памятью | 23 регулярных (программируемых диодами) |
| Смещение / сдвиг ретранслятора / сдвига | ±600 КГц |
| Источник питания | 13.8 В DC |
| Ток потребления / мощность | RX: 400-700 мA TX: 0.9-2 А |

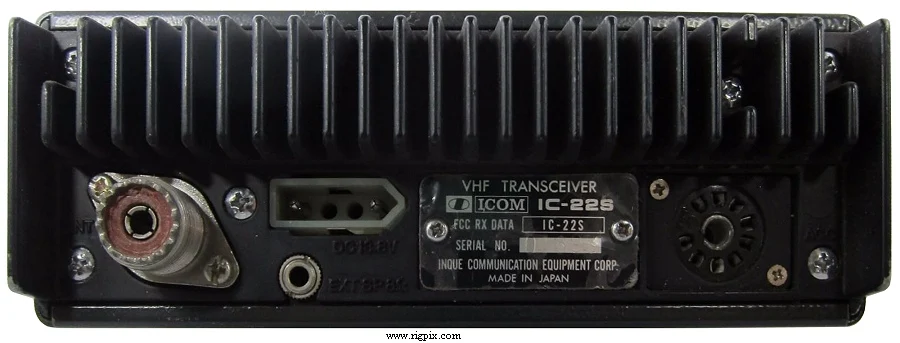

| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 156*58*218 мм (6.14*2.3*8.6") |
| Вес | 1.9 кг (4.19 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.4 мкВ |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая / низкая 2 м: 10 Вт / 1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |

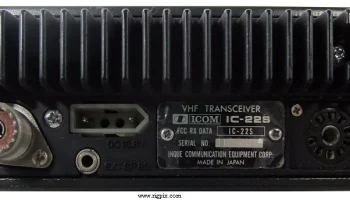

| Импеданс микрофона / разъём | 500 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входа микрофона | — |
ПРОЧЕЕ
| Произведено | 197x-197x (прекращено производство) |
|---|---|
| Дополнительная информация | Ранняя радиостанция с PLL |
| - | - |
