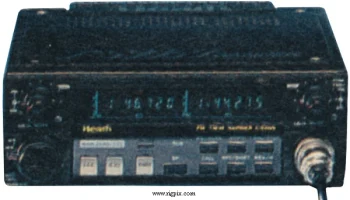

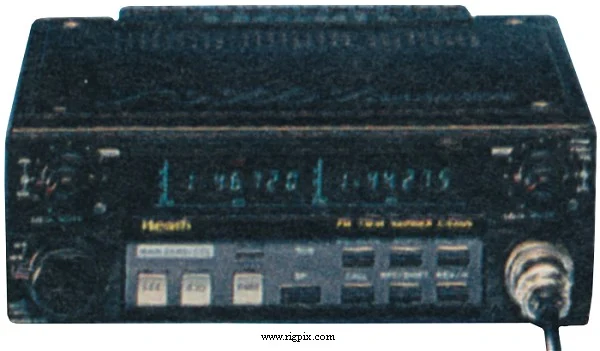

HW-24
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF/UHF |
|---|---|
| Диапазон частот | TX: 144-148 / 438-450 МГц RX: 144-148 / 438-450 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 20 / 25 кГц |
| Стабильность частоты | ±? ppm |
| Режим работы | FM |
| Количество каналов / управление памятью | 20 регулярных |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В DC |
| Ток потребления / мощность | RX: 600 мA TX: Макс 3.4 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 150*50*180 мм (5.91*1.97*7.09") |
| Вес | 1.8 кг (3.97 фунта) |
| Прочие особенности | CTCSS/PL и DTMF. Двойной приём. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц (VHF) — 21.8 МГц (UHF) 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность звукового сигнала / громкоговоритель | ? Вт при ?% искажении /? Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая низкая 2 м: 10 Вт1 Вт 70 см: 10 Вт1 Вт |
|---|---|
| 2 м | 10 Вт |
| 70 см | 10 Вт |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / ?-контактный (металлический замок кольца разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония (Стандарт/Марантц), 198x-199x (Выпущено, прекращено производство) |
|---|---|
| Дополнительная информация | — |
| - | - |
