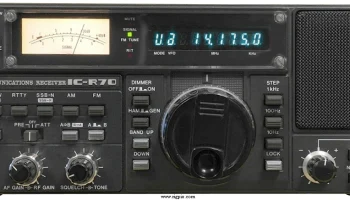

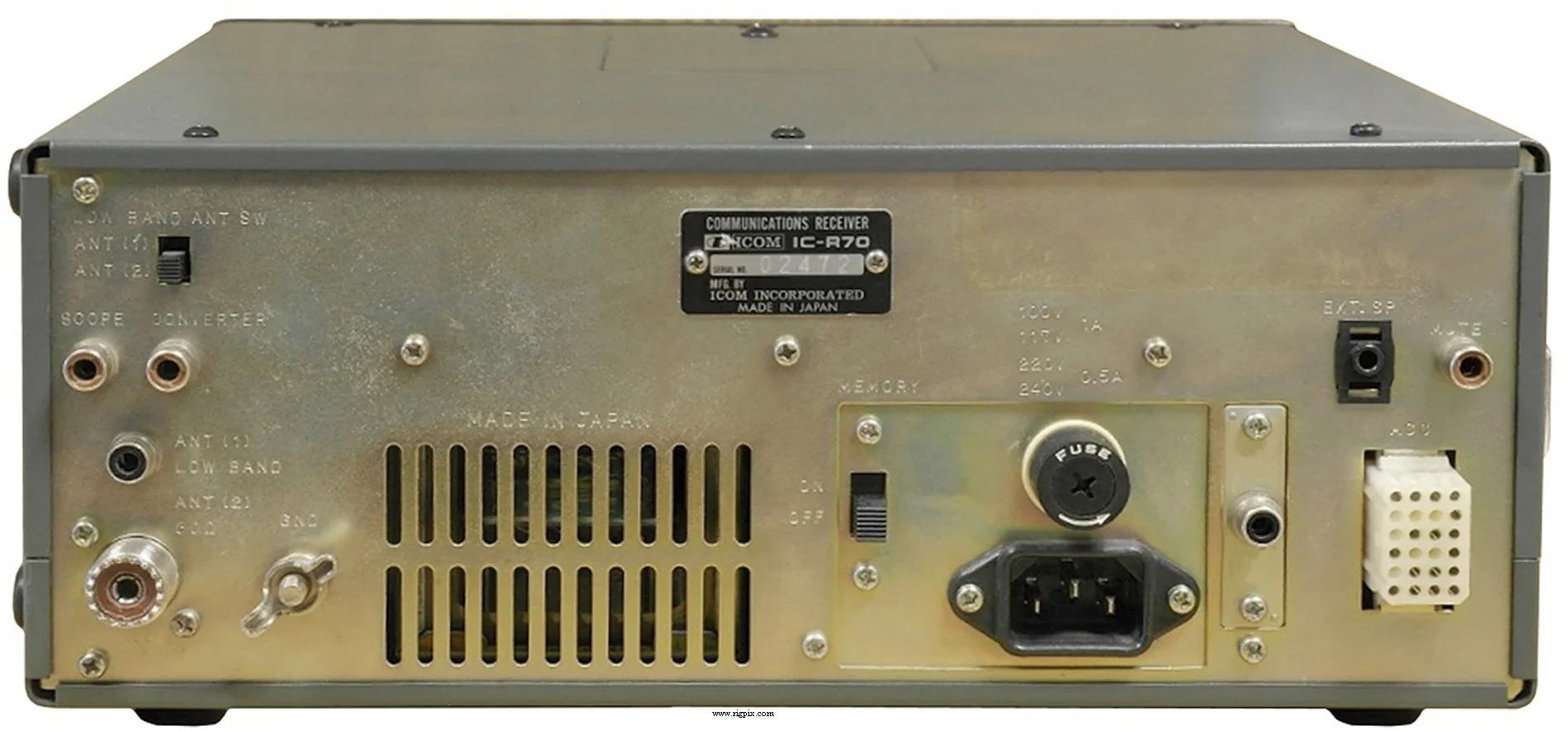

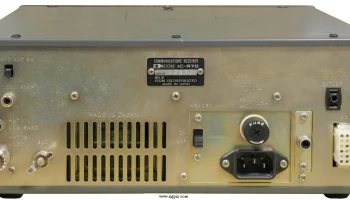

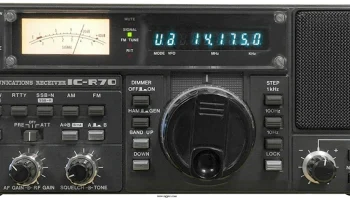

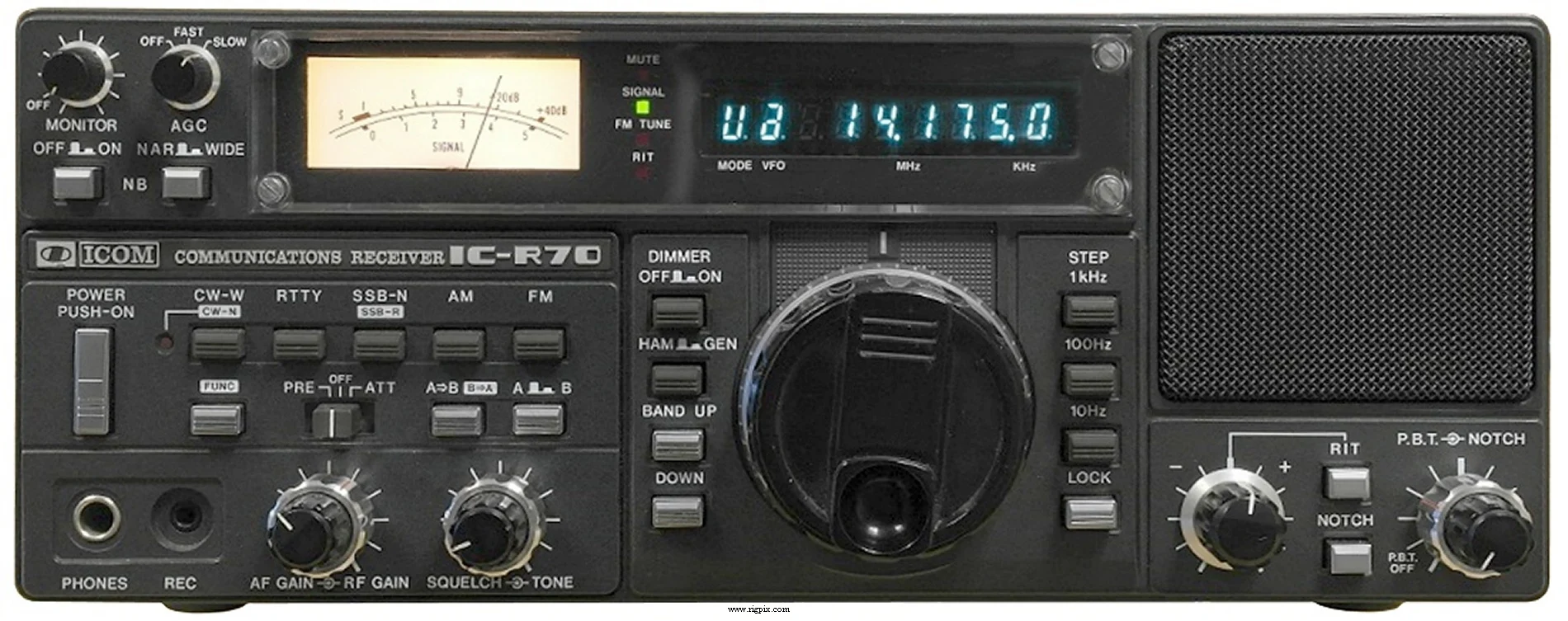

IC-R70
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 0.1-30 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 кГц |
| Стабильность частоты | Менее 50 Гц после часа прогрева при стабильной окружающей температуре Менее 500 Гц после часа прогрева при -10 до +60°C (-14 до +140°F) |
| Режимы работы | АМ / SSB / CW / RTTY (опция FM) |
| Каналы / управление памятью | Нет |
| Источник питания | От сети: 100/117/200/220/235 В переменного тока ±10% (разъём IEC C14 трехконтактный)или 12-14 В постоянного тока с опцией CK-70 |
| Максимальный потребляемый ток / мощность потребления | Максимум 30 ВА |
| Импеданс антенны / разъём | 50 Ом / SO-239 Hi-Z / RCA/Фоно (0.1-1.6 МГц) |
| Габариты (Ш*В*Г) | 286*111*276 мм (11.25*4.37*10.87") |
| Вес | 7.4 Кг (16.31 фунта) |
| Другие особенности | Примечание. Пассивная полоса пропускания. Фильтр-отсекатель. Диммер. РИТ. Управление тоном. Выход первого гетеродина. Вход конвертера. Аттенюатор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с четырьмя преобразованиями (АМ/ССВ/CW/РТТ) 1-е ПЧ: 70.45 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц 4-е ПЧ: 9.01 МГц Супергетеродин с тремя преобразованиями (FM) 1-е ПЧ: 70.45 МГц 2-е ПЧ: 9.01 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N) 0.1-1.6 МГц: 3 мкВ 1.6-30 МГц: 0.5 мкВ FM (12 дБ SINAD), с опцией FM 1.6-30 МГц: 0.3 мкВ SSB/CW/RTTY (10 дБ S+N/N) 0.1-1.6 МГц: 1 мкВ 1.6-30 МГц: 0.15 мкВ |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | АМ 6 кГц (-6 дБ)18 кГц (-60 дБ) FM 15 кГц (-6 дБ)25 кГц (-60 дБ), с опцией FM SSB/CW/RTTY 2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW-N/RTTY-N 500 Гц (-6 дБ)1.5 кГц (-60 дБ) |
| Отношение сигнал/изображение | — |
| Выход звукового сигнала / громкоговоритель | 2 Вт при ?%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 8 Ом |
ПРОЧЕЕ
| Произведено | Япония, 1982-1983 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена декабря 1982 года в Швеции: SEK 5753:-. |
| CK-70 EX-257 FL-44 FL-63 SP-3 | Опция DC. 12-14 В постоянного тока Блок FM. Фильтр SSB, 2.4 кГц. ПЧ: 455 кГц Фильтр CW узкий, 250 Гц. ПЧ: 455 кГц Внешний громкоговоритель |
