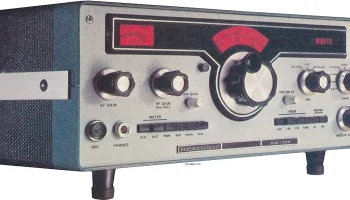

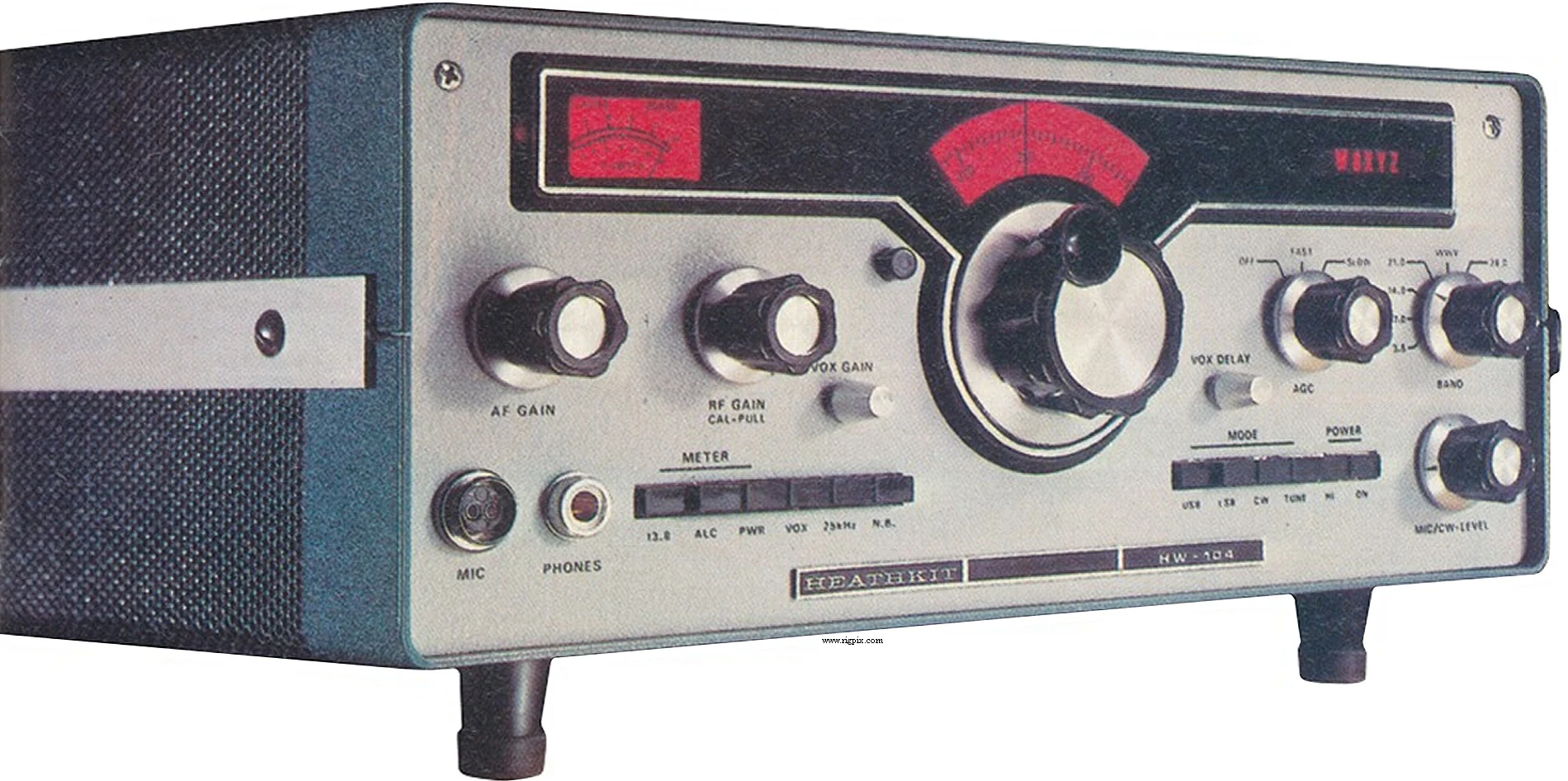

HW-104
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WWV в девяти диапазонах: 3.5-4.0 МГц (80 м) 7.0-7.5 МГц (40 м) 14.0-14.5 МГц (20 м) 21.0-21.5 МГц (15 м) 28.0-28.5 МГц (10 м) 28.5-29.0 МГц (10 м) 29.0-29.5 МГц (10 м, опционально с HWA-104-1) 29.0-29.7 МГц (10 м, опционально с HWA-104-1) 15.0-15.3 МГц (WWV, только приём) |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | Менее 100 Гц за час после прогрева в течение 30 минут |
| Режим работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Ретранслятор смещение / сдвиг | Нет |
| Источник питания | 12-16 В постоянного тока |
| Ток потребления / мощность | Приём: Макс. 2 А Передача: 3-20 А |
| Импеданс антенны / разъём | 50 Ом / ? |
| Габариты (Ш*В*Г) | 367*146*352 мм (14.45*5.75*13.86") |
| Вес | 7 Кг (15.43 фунта) |
| Прочие особенности | VOX. 25/100 кГц калибратор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.65 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | <1 мкВ (10 дБ S+N/N) |
| Избирательность | SSB: 2.1 кГц (-6 дБ), 7 кГц (-60 дБ) CW: 400 Гц (-6 дБ), 2 кГц (-60 дБ) |
| Изоляция от изображения сигнала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 2.5 Вт при искажении 10% / Только внешний |
| Разъём внешнего громкоговорителя | ?, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокая низкая SSB (PEP):100 Вт1 Вт CW:100 Вт1 Вт |
|---|
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Модуляционная система | — |
| Отклонение FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -60 дБ (более ±3 МГц относительно несущей) |
| Импеданс микрофона / разъём | Высокое Z / ?-контакт |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1975-1977 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | Новая цена, декабрь 1976 года в США: $489.95 |
| HP-1144 HS-1661 HWA-104-1 SBA-104-1 SBA-104-2 SBA-104-3 | Источник питания переменного тока Соответствующий громкоговоритель Аксессуары для 10-метрового диапазона (расширяет диапазон до 29.7 МГц) Шумоподавитель Автомобильное крепление Узкий фильтр CW. 400 Гц |
