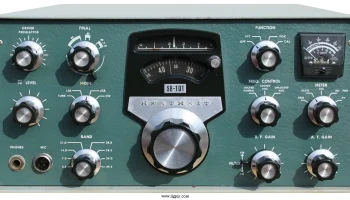

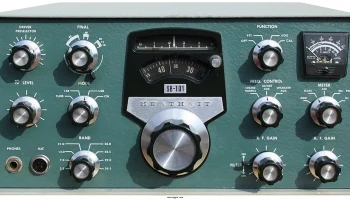

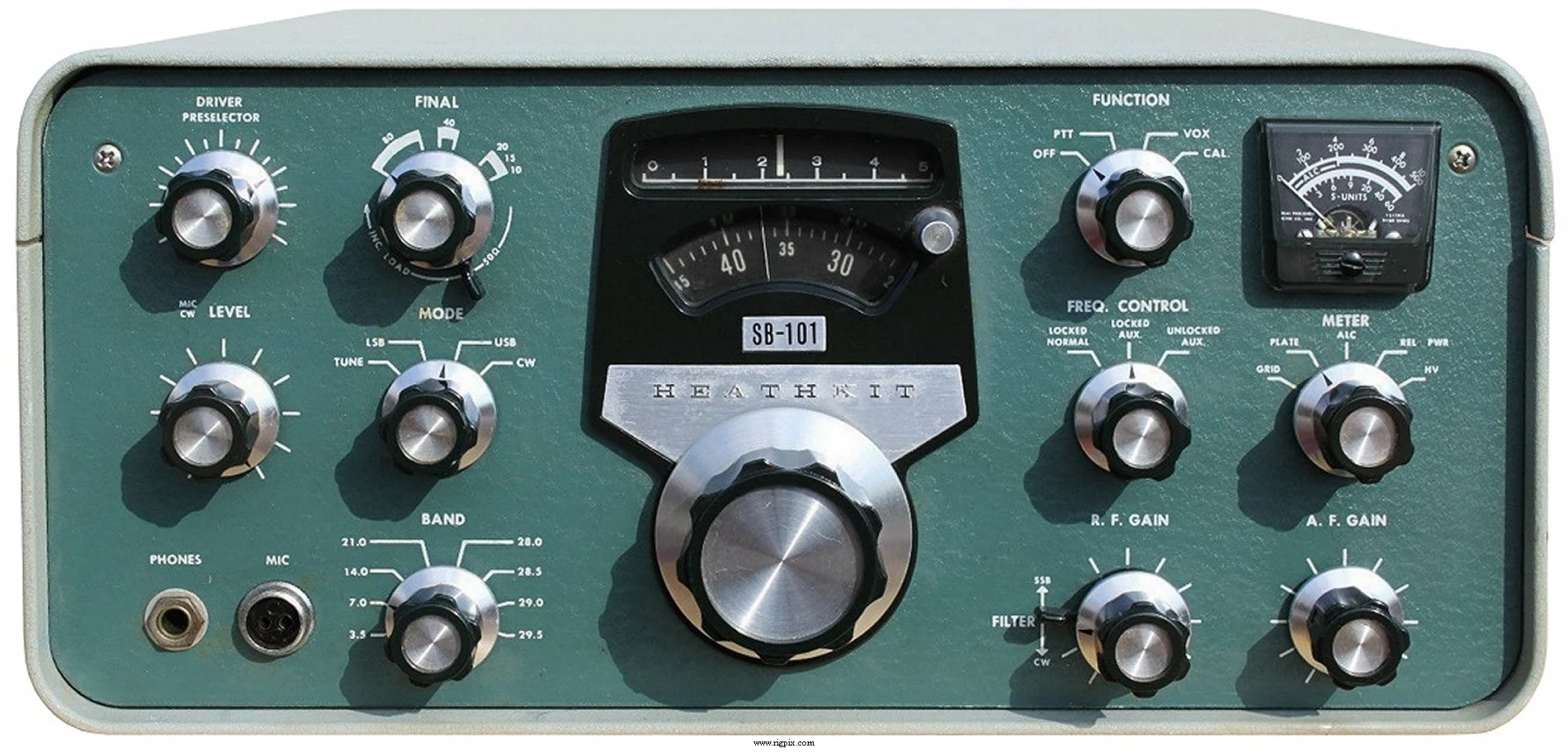

SB-101
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в 8 диапазонах: 3.5-4.0 МГц 7.0-7.3 МГц 14.0-14.5 МГц 21.0-21.5 МГц 28.0-28.5 МГц 28.5-29.0 МГц 29.0-29.5 МГц 29.5-30.0 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | Менее 100 Гц за час после прогрева в течение 20 минут |
| Режим работы | SSB / CW |
| Каналы / управление памятью | Нет |
| Репитерный сдвиг / смещение | Нет |
| Источник питания | Различные напряжения от отдельного блока питания |
| Ток потребления / мощность | Приём:? Вт Передача:? Вт |
| Импеданс антенны / разъём | 50-75 Ом / Фоно (RCA) |
| Габариты (Ш*В*Г) | 378*168*340 мм (14.88*6.62*13.38") |
| Вес | ? Кг (? фунт) |
| Другие особенности | VOX. 100 кГц калибратор. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | ? супергетеродин с двойным преобразованием |
|---|---|
| Чувствительность | 1 мкВ (15 дБ S+N/N) |
| Избирательность | SSB 2.1 кГц (-6 дБ)5 кГц (-60 дБ) CW 400 Гц (-6 дБ)2 кГц (-60 дБ), при наличии дополнительного узкополосного фильтра |
| Изоляция по побочным каналам приёма | >50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при искажении 10% / 8 и 600 Ом |
| Разъём для внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Мощность SSB (PEP): ~100 Вт (входная мощность 180 Вт) CW: ~100 Вт (DC входная мощность 170 Вт) Немного меньше на 10 м диапазоне |
|---|
SSB (PEP)
| CW | ~100 Вт (DC входная мощность 170 Вт) |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Без FM модуляции |
| Спуровые излучения | Лучше чем -45 дБ |
| Импеданс микрофона / разъём | Высокий импеданс / ?-контакт |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1967-1970 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Новая цена в США в 1968 году: $370.00 (комплект), $540 (собранный как SBW-101) |
| HDP-21A HP-13 HP-23 SB-640 SBA-100-1 SBA-301-2 | Настольный микрофонный держатель постоянного тока Источник питания переменного тока Внешний линейный генератор Частота CW 400 Гц универсальный монтажный кронштейн для мобильного использования Узкополосный фильтр CW, 400 Гц |
