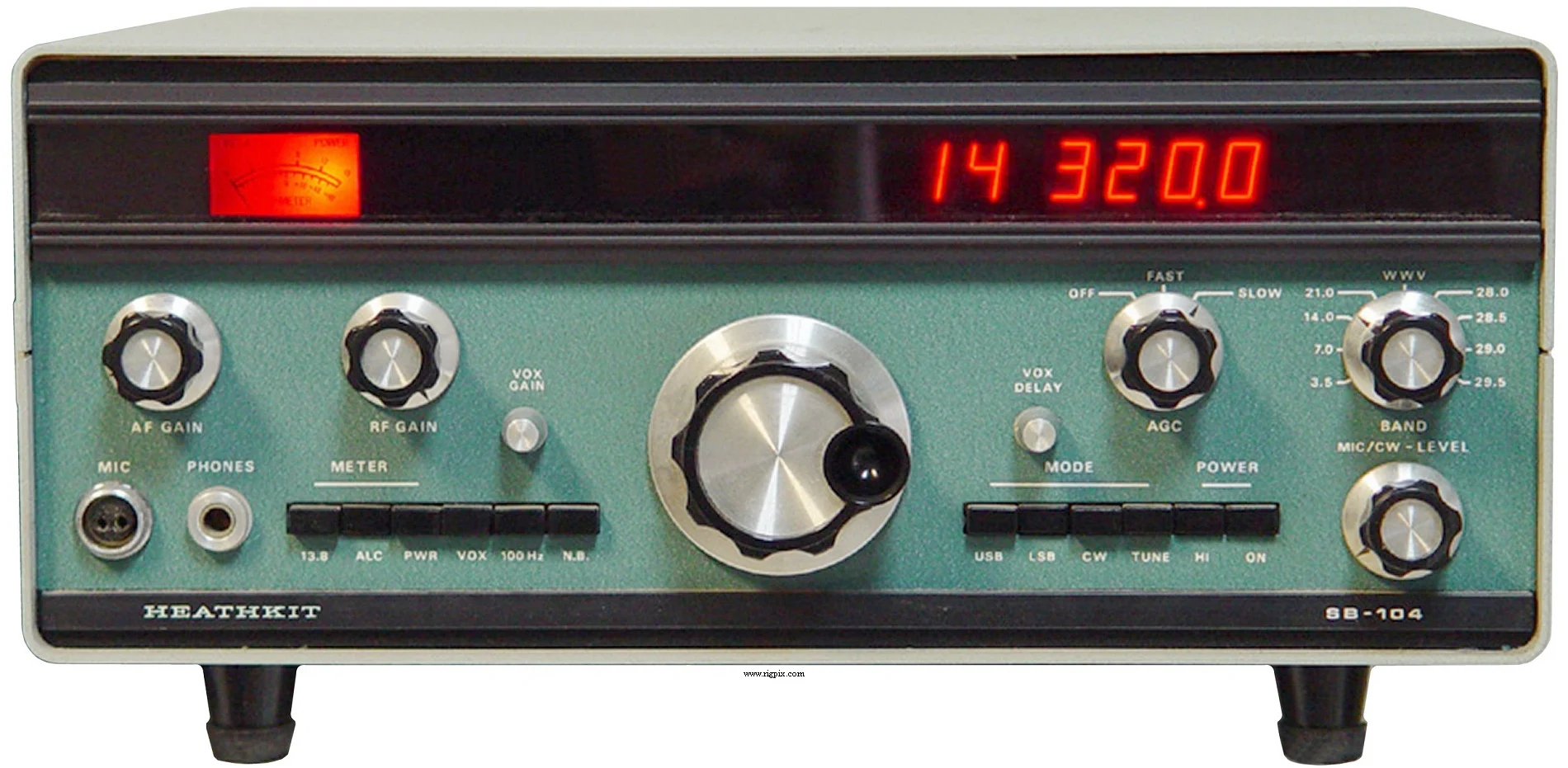

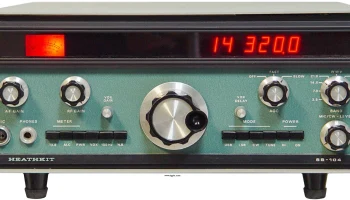

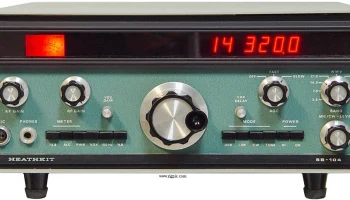

SB-104
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м + WWV в девяти диапазонах: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.3 МГц 20 м: 14.0-14.3 МГц 15 м: 21.0-21.5 МГц 10 м А: 28.0-28.5 МГц 10 м В: 28.5-29.0 МГц 10 м С: 29.0-29.5 МГц 10 м Д: 29.5-29.7 МГц WWV: 15.0-15.3 МГц (только приём) |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.3 МГц |
| 20 м | 14.0-14.3 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м А | 28.0-28.5 МГц |
| 10 м В | 28.5-29.0 МГц |
| 10 м С | 29.0-29.5 МГц |
| 10 м Д | 29.5-29.7 МГц |
WWV
| Шаг перестройки | Аналоговый / непрерывный |
|---|---|
| Степень стабильности частоты | ±? ppm |
| Режим | SSB / CW |
| Каналы / управление памятью | Нет |
| Повторитель сдвига / смещение | Нет |
| Источник питания | 12.6-16 В постоянного тока (номинальное значение 13.8 В постоянного тока) |
| Ток потребления / мощность | Приём: 2 А Передача: 3 А (низкий уровень), 20 А (высокий уровень) |
| Импеданс антенны / разъём | Передача/приём: 50 Ом / РКА Только приём: 50 Ом / РЦА |
| Габариты (Ш*В*Г) | 368*146*352 мм (14.49*5.75*13.86") |
| Вес | 9.1 Кг (20 фунтов) |
| Прочие особенности | Примечание. VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.65 МГц 2-е ПЧ: 3.395 МГц |
|---|---|
| Чувствительность | SSB: <1 мкВ (10 дБ S+N/N) |
| Чувствительность схемы подавления шума | — |
| Коэффициент шума | — |
| Избирательность | SSB 2.1 кГц (-6 дБ)5 кГц (-60 дБ) CW (с узкой полосой фильтра) 400 Гц (-6 дБ)2 кГц (-60 дБ) |
| Отношение сигнал/изображение | >50 дБ |
| Выходная мощность низкочастотного сигнала / громкоговорителя | ? Вт при ?%-й искажённости / Без встроенного громкоговорителя |
| Разъём для внешнего громкоговорителя | РЦА |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиосигнала | Высокий уровеньНизкий уровень SSB (PEP):100 Вт1 Вт CW:100 Вт1 Вт |
|---|
SSB (PEP)
| CW | 100 Вт |
|---|---|
| Система модуляции | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | Без FM |
| Спуровые излучения | Лучше чем -40 дБ в пределах ±4 МГц от несущей частоты |
| Импеданс микрофона / разъём | ? Ом / 2-контактный |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1974-1976 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Цена при введении в продажу, декабрь 1974 года в США: $699.95 |
| HP-1144 SB-604 SBA-104-1 SBA-104-2 SBA-104-3 | Источник питания переменного тока Соответствующий громкоговоритель с корпусом Шумоподавитель Автомобильная установка Узкая полоса CW. 400 Гц |
