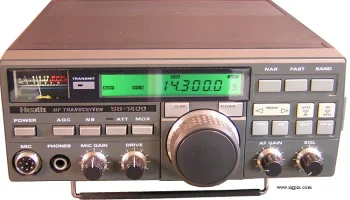

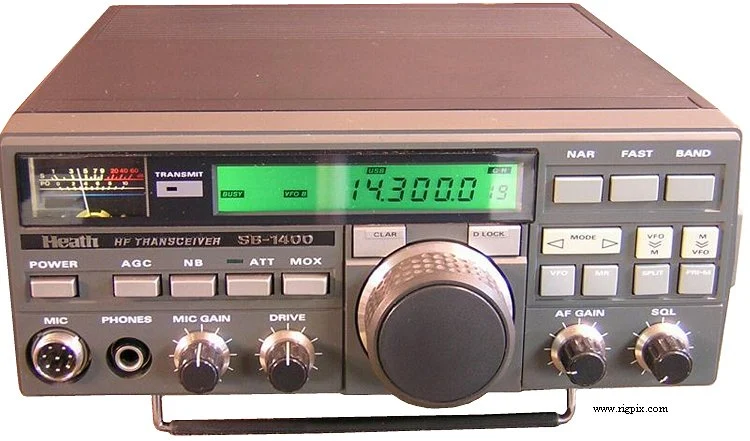

SB-1400
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC RX: 10-160 м + WARC |
| Настройка | — |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW (опция FM) |
| Количество каналов / управление памятью | 20 регулярных |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В DC |
| Ток потребления / мощность | RX:? мA TX: Макс. 19 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | ? мм (?") |
| Вес | ? Кг (? фунт) |
| Другие особенности | Интерфейс RS-232C. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (АМ/ССВ/CW) 1-е ПЧ: 47.055 МГц 2-е ПЧ: 8.215 МГц Супергетеродин с тройным преобразованием (FM опция) 1-е ПЧ: 47.055 МГц 2-е ПЧ: 8.215 МГц 3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (выше 1.5 МГц) FM: 0.7 мкВ (SINAD 12 дБ) SSB/CW: 0.5 мкВ (0.5-1.5 МГц) SSB/CW: 0.25 мкВ (выше 1.5 МГц) |
| Избирательность | АМ(N)/SSB/CW 2.2 кГц (-6 дБ)5 кГц (-60 дБ) CW(N) 500 Гц (-6 дБ)1.8 кГц (-60 дБ) |
| Отражение изображения | 70 дБ (выше 1.5 МГц) |
| Выходная мощность звукового сигнала / громкоговоритель | ? Вт при ?%-й искажённости /? Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ:25 Вт FM:100 Вт SSB (ППЭ):100 Вт CW:100 Вт |
|---|---|
| АМ | 25 Вт |
| FM | 100 Вт |
SSB (ППЭ)
| CW | 100 Вт |
|---|---|
| Модуляционная система | — |
| Максимальная девиация FM (установлено заводом-изготовителем) | ±? КГц |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок-разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-1991 гг. (прекращено производство) |
|---|---|
| Дополнительная информация | Основан на Yaesu FT-747GX, не является комплектом для самостоятельной сборки |
| - | - |
