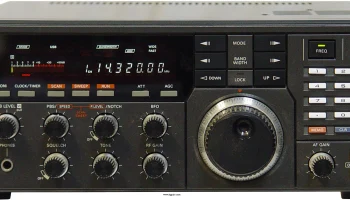

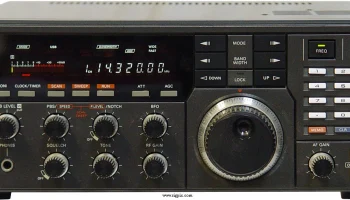

NRD-525
Источник:
ОБЩИЕ
| Тип | HF/VHF/(UHF) приёмник |
|---|---|
| Диапазон частот | 0.09-34 МГц (опции 34-60 / 114-174 / 423-456 МГц) |
| Шаг перестройки | 10 Гц, 1 / 5 кГц |
| Стабильность частоты | ±3 ppm |
| Режимы работы | АМ / FM / SSB / CW / RTTY / ФАКС |
| Каналы / управление памятью | 200 регулярных ячеек памяти с резервированием литиевой батареей |
| Источник питания | От сети: 100 / 120 / 220 / 240 В переменного тока (разъём IEC C14 трёхконтактный)или 12-16 В постоянного тока (двухконтактный разъём) |
| Ток потребления / мощность | Менее 35 ВА при питании от сетиМенее 1.9 А при 13.8 В постоянного тока |
| Импеданс антенны / разъёмы | HF 50 Ом / SO-239 600 Ом / пружинные клеммы для VHF/UHF (для опции конвертера CMK-165) 50 Ом / два разъёма SO-239 |
| Габариты (Ш*В*Г) | 330*130*280 мм (13*5.12*11.02") |
| Вес | 8.62 кг (19 фунтов) |
| Другие особенности | 24 часовой таймер / будильник. Фильтр notch. PBS. Аттенюатор. Диммер. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 70.455 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | АМ (10 дБ SNR): 0.09-1.6 МГц: 15 мкВ 1.6-34 МГц: 2 мкВ 34-60 МГц: 3 мкВ 114-174 МГц: 3 мкВ 425-445 МГц: 3 мкВ FM (12 дБ SINAD): 1.6-34 МГц: 0.7 мкВ 34-60 МГц: 1.5 мкВ 114-174 МГц: 1.5 мкВ 425-445 МГц: 1.5 мкВ SSB/CW/RTTY/FAX (10 дБ SNR): 0.09-1.6 МГц: 5 мкВ 1.6-34 МГц: 0.5 мкВ 34-60 МГц: 1 мкВ 114-174 МГц: 1 мкВ 425-445 МГц: 1 мкВ |
| Избирательность | AUX: 12 кГц (-6 дБ), по умолчанию. Доступны дополнительные фильтры Широкий: 4 кГц (-6 дБ), 10 кГц (-60 дБ) Промежуточный: 2 кГц (-6 дБ), 6 кГц (-60 дБ) Нарарт: 1 кГц (-6 дБ), 3 кГц (-60 дБ), требуется дополнительный фильтр FM: 12 кГц (-6 дБ) Заметим, что полоса пропускания «Нарарт» измеряется при установке CFL-233 |
| Отражение изображения | — |
| Выходная мощность AF / громкоговоритель | 500 мВт при искажении 10% / 4 Ом |
| Разъём внешнего громкоговорителя | Фоно (RCA) |
ПРОЧЕЕ
| Произведено | Япония, 1986-1992 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| 6ZCJD00139 CFL-218A CFL-231 CFL-232 CFL-233 CMH-530 CMH-532 CMK-165 NVA-88 ST-3 | Кабель подключения RTTY Соединительный кабель IF-фильтра. 1.7-1.8 кГц IF-фильтр. 240 Гц IF-фильтр. 500-800 Гц IF-фильтр. 1-1.5 кГц демодулятор RTTY Интерфейс RS-232C Конвертер VHF/UHF Внешний громкоговоритель Наушники |
