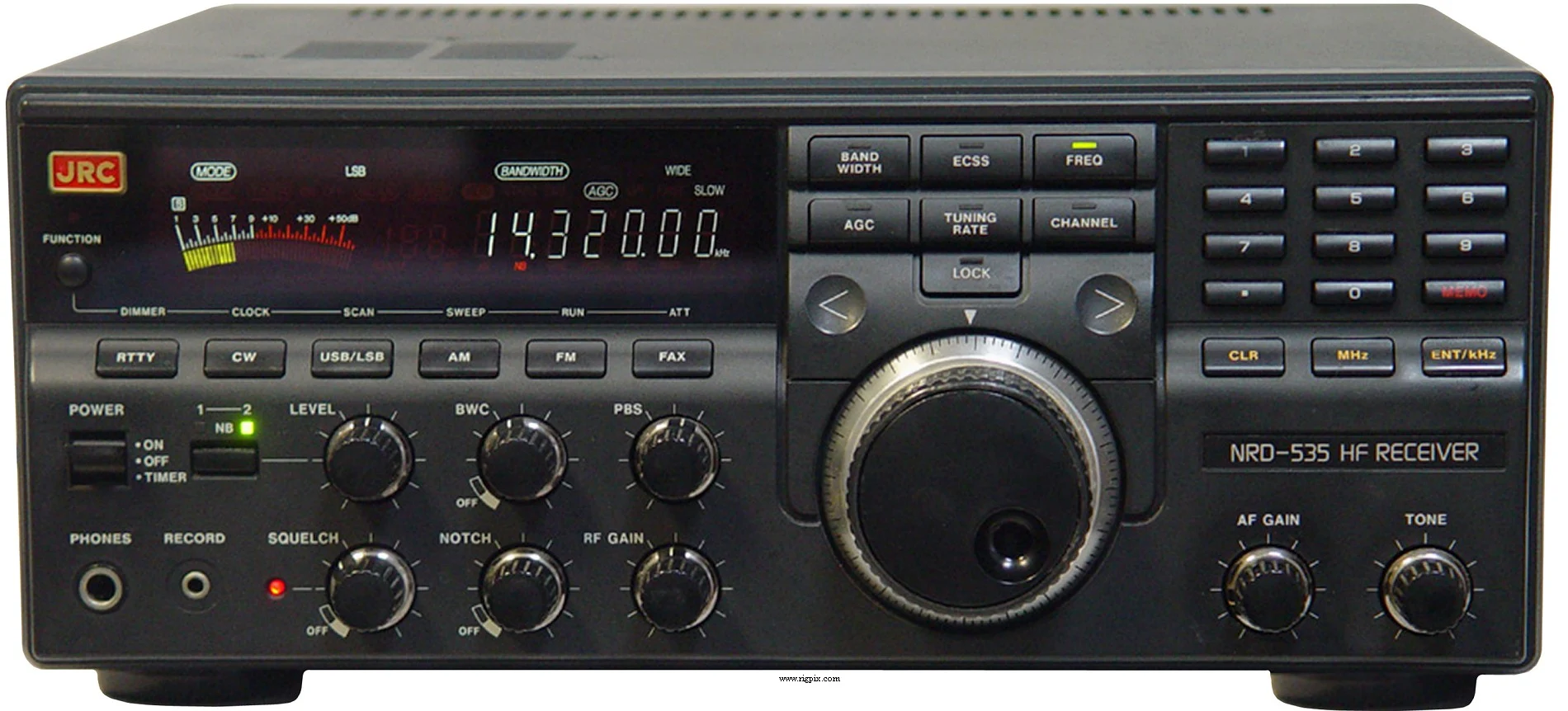

NRD-535
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | 0.05-30 МГц |
| Шаг перестройки | 1 / 10 / 100 Гц, 1 кГц |
| Стабильность частоты | ±2.5 ppm после прогрева 50 минут (опция ±0.5 ppm) |
| Режимы работы | АМ / FM / SSB / CW / RTTY / ФАКС |
| Каналы / управление памятью | 200 регулярных ячеек памяти с резервированием литиевой батареей (CR2032) |

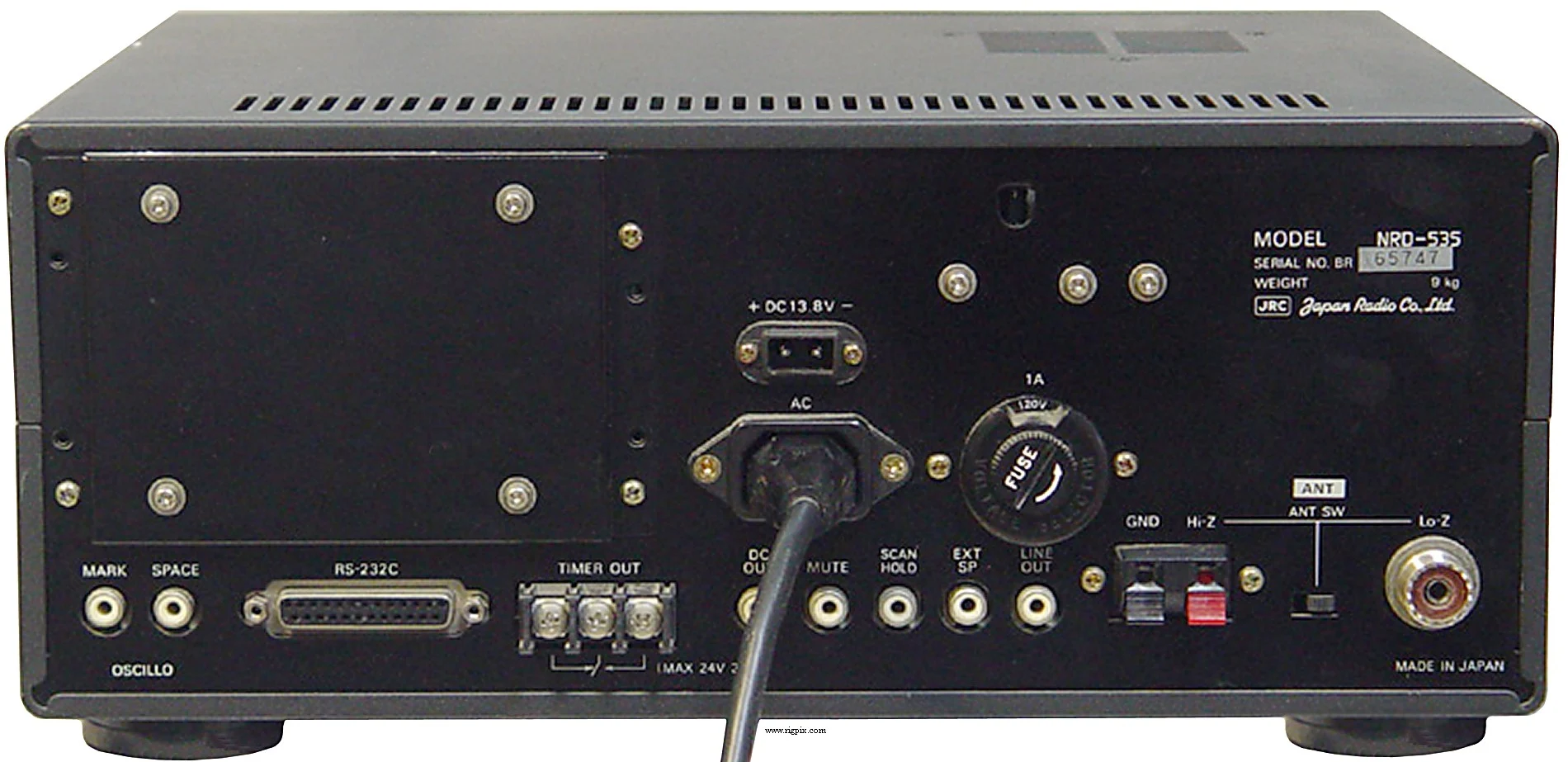

| Источник питания | От сети: 100 / 120 / 220 / 240 В переменного тока (разъём IEC C14 трёхконтактный)или 12-16 В постоянного тока (двухконтактный разъём) |
| Ток потребления / мощность | Менее 35 ВА при питании от сетиМенее 1.9 А при 13.8 В постоянного тока |
| Импеданс антенны / разъём | 50 Ом / SO-239 600 Ом / пружинные клеммы |
| Габариты (Ш*В*Г) | 330*130*287 мм (13*5.12*11.3") |
| Вес | 9 кг (19.84 фунта) |
| Прочие особенности | Фильтр-пропуск. Управление по интерфейсу RS-232C. PBS. Часы/таймер. Диммер. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тремя преобразованиями 1-е ПЧ: 70.455 МГц 2-е ПЧ: 455 кГц 3-е ПЧ: 97 кГц |
|---|---|
| Чувствительность | АМ (10 дБ С/Ш) 0.1-0.5 МГц: 15.8 мкВ 0.5-1.6 МГц: 6.3 мкВ 1.6-30 МГц: 2 мкВ FM (12 дБ SINAD) 1.6-30 МГц: 0.5 мкВ SSB/CW/RTTY/FAX (10 дБ С/Ш) 0.1-0.5 МГц: 5 мкВ 0.5-1.6 МГц: 2 мкВ 1.6-30 МГц: 0.32 мкВ |
| Чувствительность схемы шумоподавления | — |
| Коэффициент шума | — |
| Избирательность | Дополнительный фильтр: 12 кГц (-6 дБ), стандартный. Доступны дополнительные фильтры Широкий: 4 кГц (-6 дБ), 10 кГц (-60 дБ) Промежуточный: 2 кГц (-6 дБ), 6 кГц (-60 дБ) Нараспашку: 1 кГц (-6 дБ), 3 кГц (-60 дБ), требуется дополнительный фильтр FM: 12 кГц (-6 дБ)! Измерение полосы пропускания «Нараспашку» выполнено с использованием CFL-233 Дополнительный блок управления полосой пропускания (CFL-243): при установке блока возможно непрерывное сужение промежуточного фильтра до примерно 500 Гц с помощью ручки BW-Ctrl. |
| Изоляция от зеркального канала | >70 дБ |
| Выходная мощность низкочастотного сигнала / громкоговоритель | 1 Вт при искажении 10% / импеданс 4 Ом |
| Разъём для внешнего громкоговорителя | Фоно (RCA) |
ПРОЧЕЕ
| Произведено | Япония, 1991-1997 гг. (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| 6ZCJD00350 CFL-218A CFL-231 CFL-232 CFL-233 CFL-243 CFL-251 CGD-135 CKJ-61 CMF-78 CMH-530 NVA-319 ST-3 | Кабель интерфейса RS-232C. 1.8 кГц фильтр промежуточной частоты. 300 Гц фильтр промежуточной частоты. 500 Гц фильтр промежуточной частоты. Блок управления полосой пропускания (BW-Ctrl) на 1 кГц. Внешний генератор стабильной частоты TCXO (±0.5 ppm при температуре от -20 до +50 °C). Кабель для подключения внешней метки/пространства ECSS (Exalted Carrier Selectable Sideband) Демодулятор RTTY Внешний громкоговоритель Наушники |
