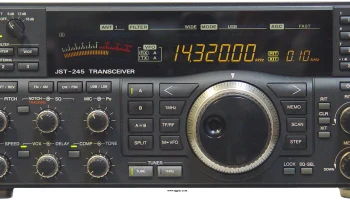

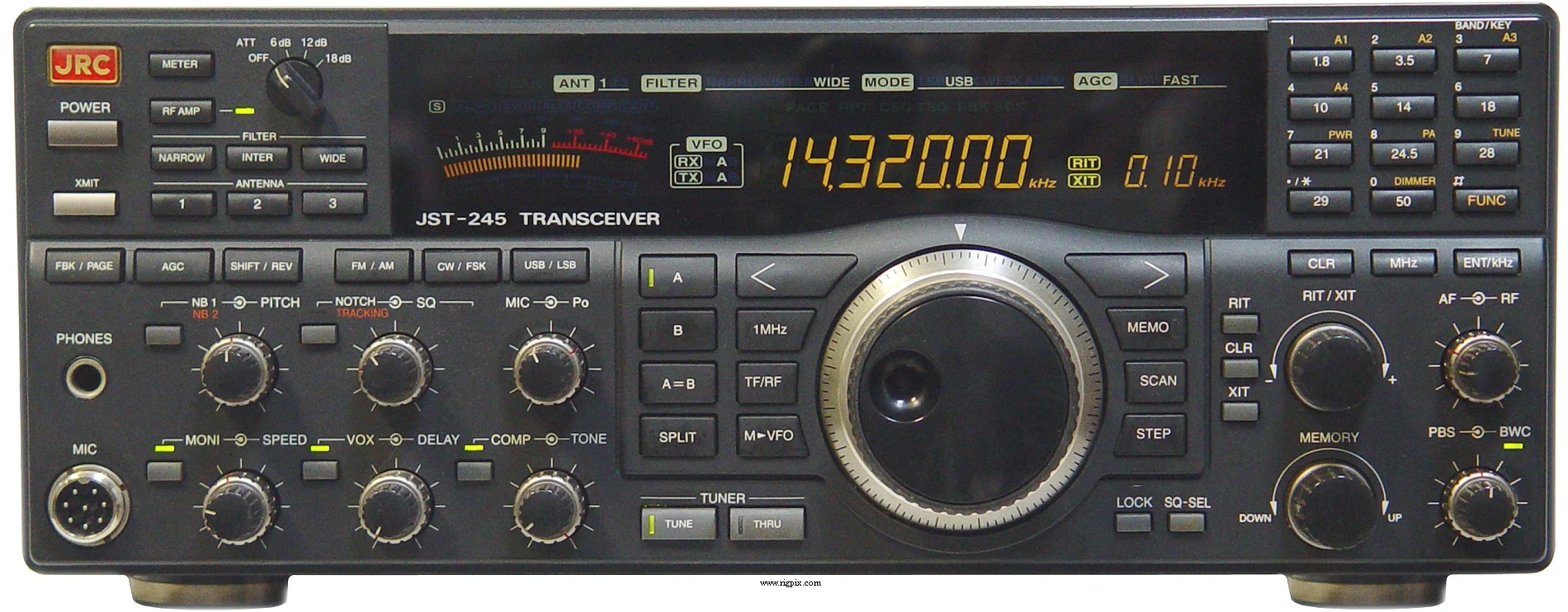

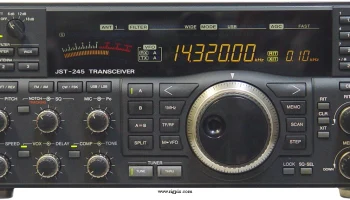

JST-245
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF/VHF трансивер |
|---|---|
| Диапазон частот | TX: 10-160 м + WARC / 6 м RX: 0.1-54 МГц |
| Настройка | — |
| Стабильность частоты | ±2 ppm после прогрева 60 минут |
| Режимы работы | АМ / FM / SSB / CW / FSK |
| Каналы / управление памятью | 200 регулярных |
| Повторитель смещения / сдвиг | ±? |
| Источник питания | От сети: 115 / 230 В переменного тока (разъём IEC C14 на 3 контакта) |
| Ток потребления / мощность | RX:? Вт TX: Макс? Вт |
| Импеданс антенны / разъём | 50 Ом / Три разъёма SO-239 |
| Габариты (Ш*В*Г) | 350*130*305 мм (13.78*5.12*305") |
| Вес | 12 Кг (26.46 фунта) |
| Другие особенности | ПЗС. Двойное NB. Автоматический нечетный фильтр отслеживания (±10 кГц). Электронный ключ. RS-232C. Управление полосой пропускания. Автоматический антенный тюнер. Выход передатчика мощностью 20 мВт. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин (FM) 1-й ПЧ: 70.445 МГц 2-й ПЧ: 9.455 МГц 3-й ПЧ: 455 кГц Четверной супергетеродин (АМ/ССБ/ЦВ/ФСК) 1-й ПЧ: 70.445 МГц 2-й ПЧ: 9.455 МГц 3-й ПЧ: 455 кГц 4-й ПЧ: 97 кГц |
|---|---|
| Чувствительность | ССБ/ЦВ: 0.3 мкВ (10 дБ SNR) |
| Избирательность | АМ: 6 кГц (-6 дБ) FM: 12 кГц (-6 дБ) СSB: 2.7 кГц (-6 дБ) |
| Изоляция от изображения сигнала | 70 дБ |
| Выходная мощность AF / громкоговорителя | 1 Вт при ?% искажений / 4 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | АМ: 3-50 Вт FM: 7-150 Вт СSB (ППЭ): 7-150 Вт ЦВ/ФСК: 7-150 Вт |
|---|---|
| АМ | 3-50 Вт |
| FM | 7-150 Вт |
ЦВ/ФСК
| Система модуляции | — |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±? кГц |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / 8-контактный (металлический замок кольца разъём) |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1995-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| CCL-267 CFL-218A CFL-231 CFL-232 CFL-316 CFL-317 CFQ-4794 CGD-135 CMF-144 JRL-2000F KY-3A NFG-183 NFG-230 NVA-319 NVT-56 NVT-57 NVT-58 | Модуль CTCSS/PL и DTMF Сужающий фильтр SSВ узкий: 1.8 кГц (-6 дБ) Фильтр узкий ЦВ: 300 Гц (-6 дБ) Фильтр узкий ЦВ: 500 Гц (-6 дБ) Фильтр узкий ЦВ: 500 Гц (-6 дБ) — 9.45 МГц IF Узкий фильтр SSВ: 1.8 кГц (-6 дБ) — 9.45 МГц IF Кабель управления для линейного усилителя JRL-2000F Высокостабильный осциллятор (±0.5 ppm) Мониторинговый блок Полупроводниковый линейный усилитель HF. 1 КВт Прямой ключ морзянки Внешний автоматический АТу Внешний громкоговоритель с фильтрами Микрофонный пульт на столе Ручной микрофон Ручной микрофон с кнопками вверх/вниз |
