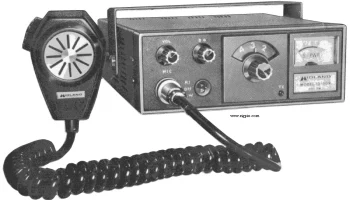

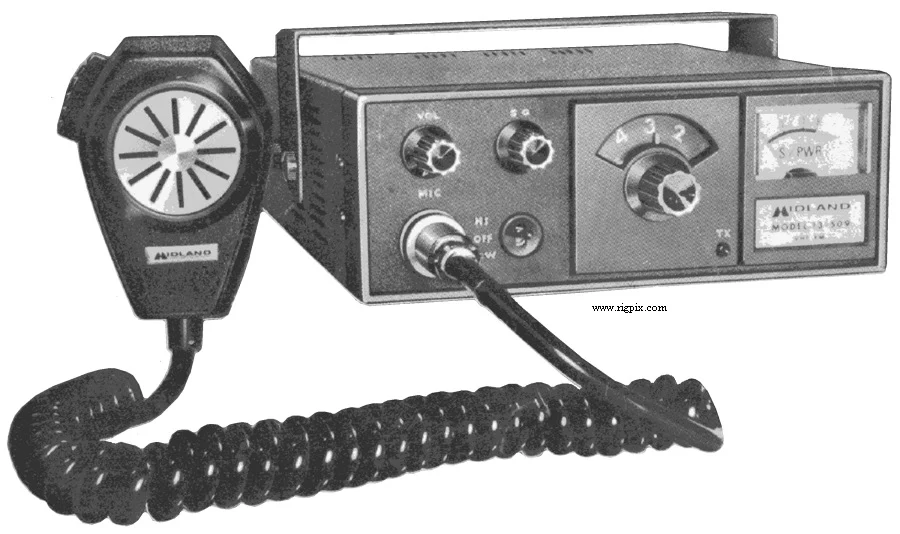

13-509
Источник:
ОБЩИЕ
| Тип | Любительский трансивер VHF |
|---|---|
| Диапазон частот | США TX: 220-225 МГц (1.25 м) RX: 220-225 МГц |
| Шаг перестройки | Канализированный |
| Стабильность частоты | ±? ppm |
| Режим | FM |
| Количество каналов / управление памятью | 12 регулярных XTAL управляемых |
| Смещение ретранслятора / сдвиг | Зависит от XTAL |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 220 мА (Скважированный)TX: 1.1-3.1 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 162*57*225 мм (6.38*2.24*8.86") |
| Вес | 2 кг (4.41 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.5 мкВ (12 дБ S+N/N) |
| Чувствительность шумоподавителя | — |
| Фактор шума | — |
| Избирательность | 12 кГц (-6 дБ)24 кГц (-50 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Высокий низкий 2 м: 10 Вт1 Вт |
|---|---|
| 2 м | 10 Вт |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спурри эмиссии | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 10 кОм / ?-пин (самозакрывающийся штекер male) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | 1979-198x (Отменён) |
|---|---|
| Дополнительная информация | — |
| - | - |
