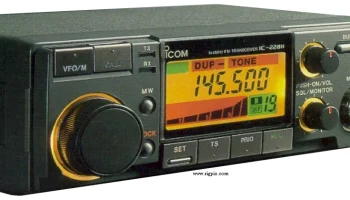

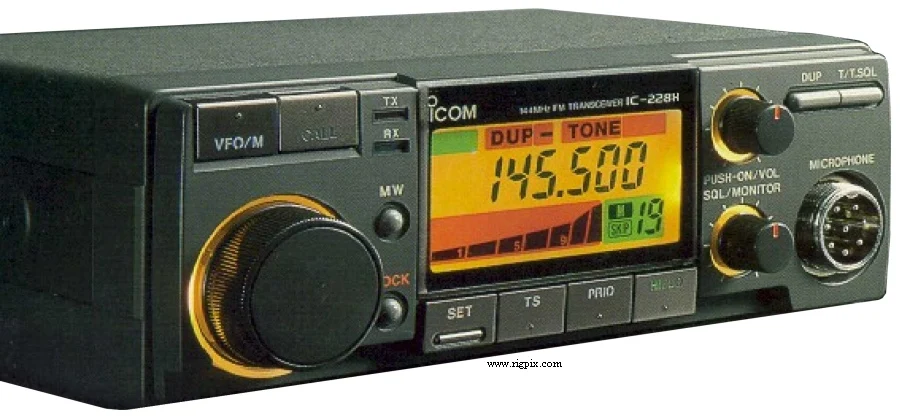

IC-228H
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 MHz RX: 138-174 MHz США TX: 144-148 MHz RX: 138-174 MHz |
| Шаг перестройки | 12.5 / 25 КГц (Европа)5 / 10 / 15 / 20 / 25 КГц (США) |
| Стабильность частоты | ±10 ppm @ -10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | 20 регулярных 1 вызов 2 сканирования крайние ячейки памяти с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±600 КГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 450-800 мАПередача: Макс. 9.5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (На гибком кабеле) |
| Габариты (Ш*В*Г) | 140*50*159 мм (5.5*2*6.3") |
| Вес | 1.1 кг (2.4 фунта) |
| Другие особенности | Кодер CTCSS/PL (только для США и Азии). Диммер. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 17.2 МГц 2-е ПЧ: 455 КГц |
|---|---|
| Чувствительность | 0.18 мкВ (12 дБ SINAD) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Отражение изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокаяНизкая 2 м: 45 Вт5 Вт |
|---|---|
| 2 м | 45 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный (мужской замоковый штепсельный разъём) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1988-1990 гг. (Выпущено из производства) |
|---|---|
| Дополнительная информация | Новая цена в Швеции в 1988 году: SEK 3900:- Новая цена в США в 1989 году: $479.95 |
| HM-12 HM-14 HM-15 HM-16 HM-17 HS-15 HS-15SB IC-PS30 PS-45 SM-8 SM-10 SP-8 SP-10 UT-40 WR-200 | Ручной микрофонРучной микрофон с клавиатурой DTMFРучной микрофон с вызовом по тону 1750 ГцМикрофон-громкоговорительМикрофон-громкоговоритель с вызовом по тону Гибкий мобильный микрофонКоммутатор для HS-15 Источник питания переменного тока, 13.8 В, 25 А Источник питания переменного тока, 13.8 В, 8 АНастольный микрофонНастольный микрофон со сжатием и графическим эквалайзеромВнешний громкоговорительУстройство блокировки тона Измеритель КСВ и измеритель мощности, 1.8-150 МГц, макс. 200 Вт |
