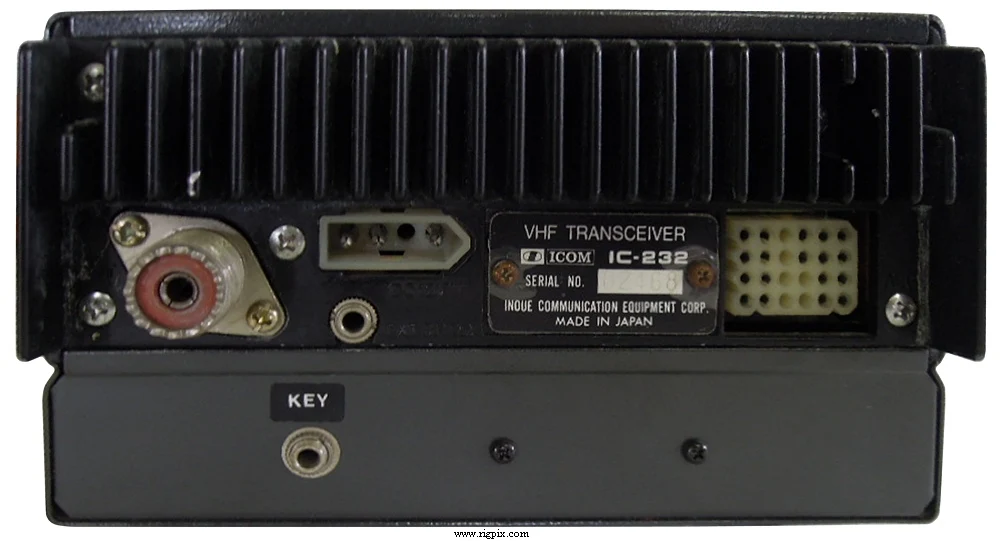

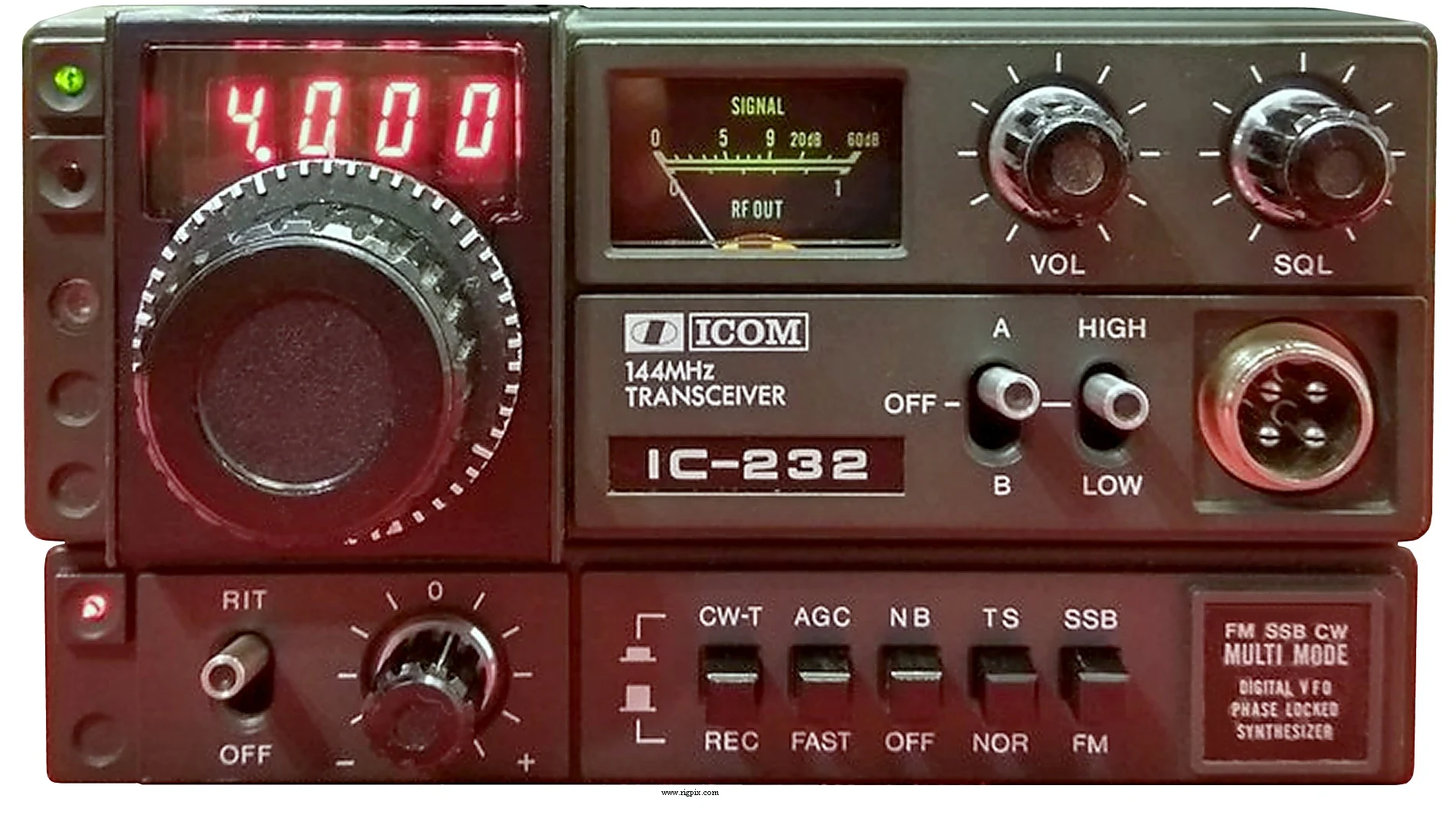

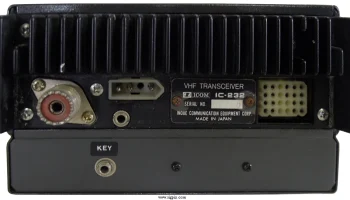

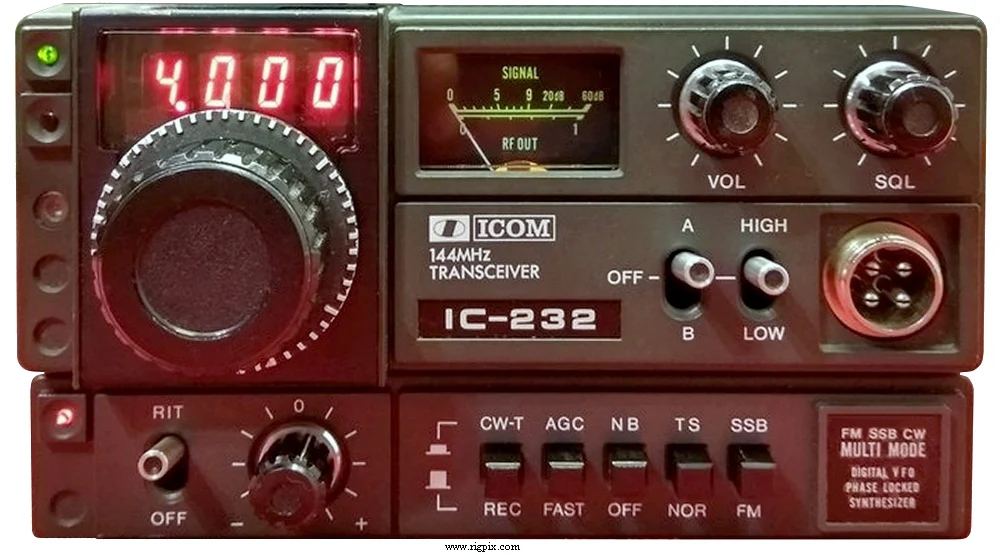

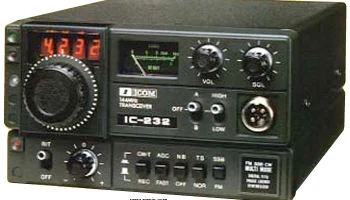

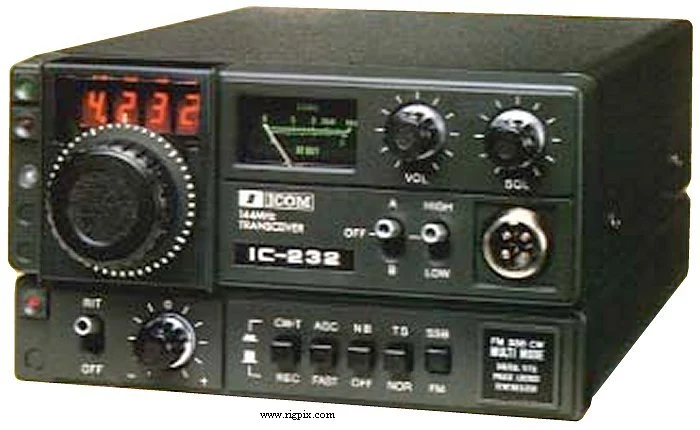

IC-232
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Японский рынок TX: 144-146 MHz RX: 144-146 MHz |
| Шаг перестройки | 5 кГц (FM)100 Гц и 5 кГц (USB/CW) |
| Стабильность частоты | Менее ±1.5 кГц при температуре от -10°C до +60°C (14° до 140°F) |
| Режимы работы | FM / USB / CW |
| Каналы / управление памятью | Нет |
| Репитерный сдвиг / смещение | Нет |
| Источник питания | 13.8 В постоянного тока ±15% (3-контактный разъём) |
| Ток потребления / мощность | RX: 600-800 мАТХ: 1.4 до 2.8 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 155*90*235 мм (6.1*3.54*9.25") |
| Вес | 2.7 Кг (5.95 фунта) |
| Другие особенности | РИТ. Автоматическая затемнённость. НБ. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (USB/CW) Промежуточная частота: 10.7 МГц Двойной супергетеродин (FM) Первая промежуточная частота: 10.7 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | FM: 0.6 мкВ (20 дБ подавление шума) USB/CW: 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ) USB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 1.5 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая FM:10 Вт1 Вт SSB (PEP):10 Вт- CW:10 Вт- |
|---|---|
| FM | 10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частотная модуляция SSB: Балансированная |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 197x-197x (прекращено производство) |
|---|---|
| Дополнительная информация | См. также: IC-245 (американская версия) и IC-245E (европейская версия) |
| IC-RM1 SM-2 | Компьютеризированный удалённый контроллер Настольный микрофон |
