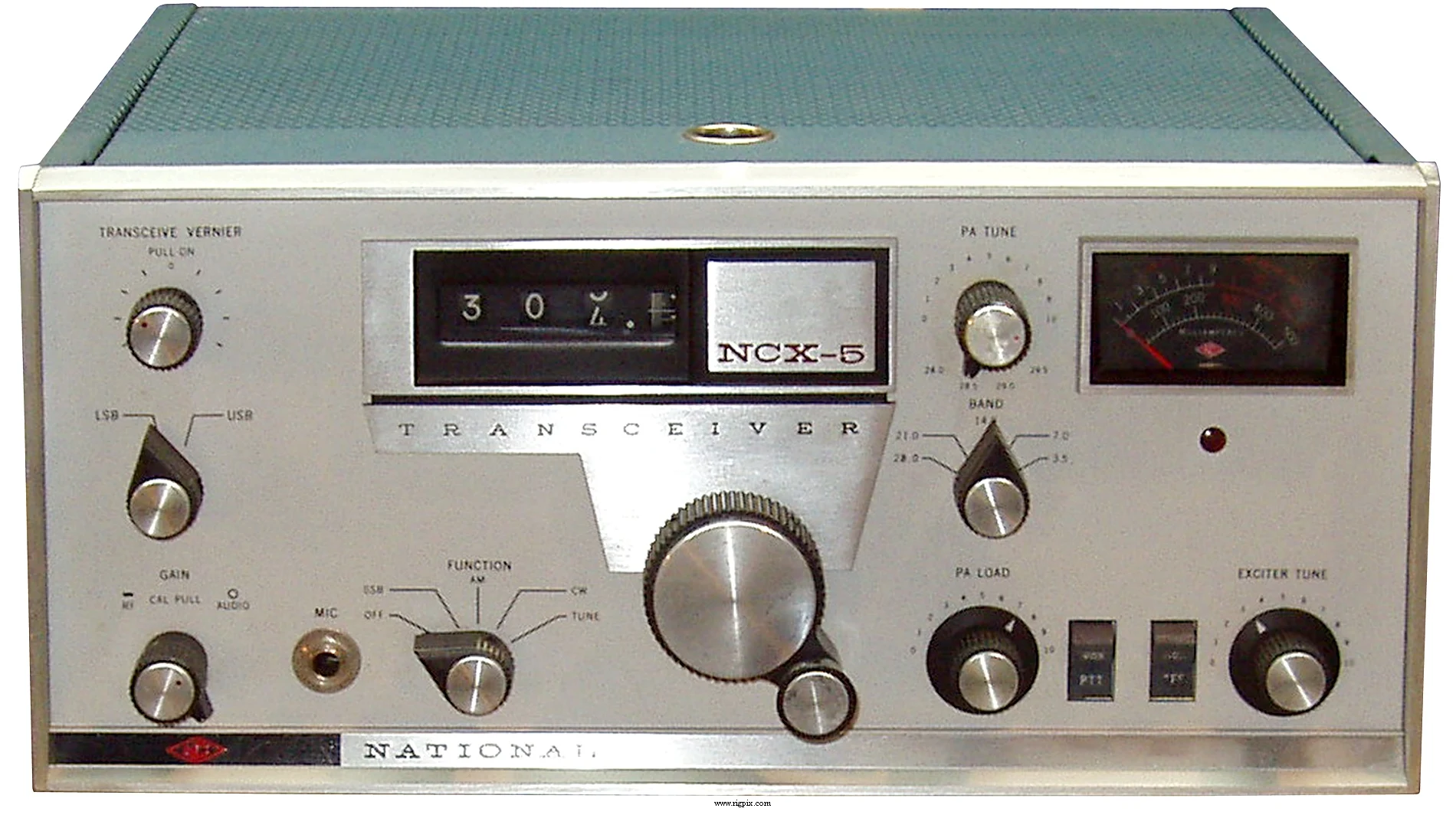

NCX-5 MkII
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м в восьми диапазонах: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 20 м: 14.0-14.5 МГц 15 м: 21.0-21.5 МГц 10 м: 28.0-28.5 МГц (Опционально) 10 м: 28.5-29.0 МГц 10 м: 29.0-29.5 МГц (Опционально) 10 м: 29.5-30.0 МГц (Опционально) |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м | 28.0-28.5 МГц (Опционально) |
| 10 м | 28.5-29.0 МГц |
| 10 м | 29.0-29.5 МГц (Опционально) |
| 10 м | 29.5-30.0 МГц (Опционально) |
| Шаг настройки | Аналоговый / непрерывный |
| Стабильность частоты | ±? ppm |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | Внешний блок питания (разъём 9-контактный Jones) |
| Ток потребления / мощность | RX:? Вт TXT: Макс? Вт |
| Импеданс антенны / разъём | 40-60 Ом / SO-239 |
| Габариты (Ш*В*Г) | ? мм (?") |
| Вес | ? Кг (? фунт) |
| Прочие особенности | VOX. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 3.5-4 МГц 2-е ПЧ: 6.02 МГц |
|---|---|
| Чувствительность | — |
| Избирательность | SSB: 2.8 кГц (-6 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сопровождения / громкоговоритель | ? Вт при ?% искажений / Без встроенного громкоговорителя |
| Разъём внешнего громкоговорителя | 3.2 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность АМ:25+ Вт SSB (ППЭ):100+ Вт CW:100+ Вт |
|---|---|
| АМ | 25+ Вт |
SSB (ППЭ)
| CW | 100+ Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | Высокоомный / 3-контактный (1/4") |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1965-196x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Механический «цифровой» индикатор |
| NCX-A NCX-D VX-501 XCU-27 | AC питание и громкоговоритель 12 В постоянного тока Внешнее устройство управления частотой Внешняя калибровочная схема на кристалле 100 кГц для подключения |
