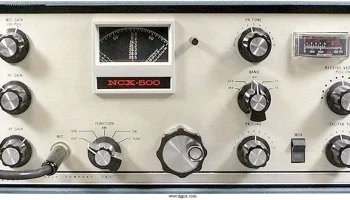

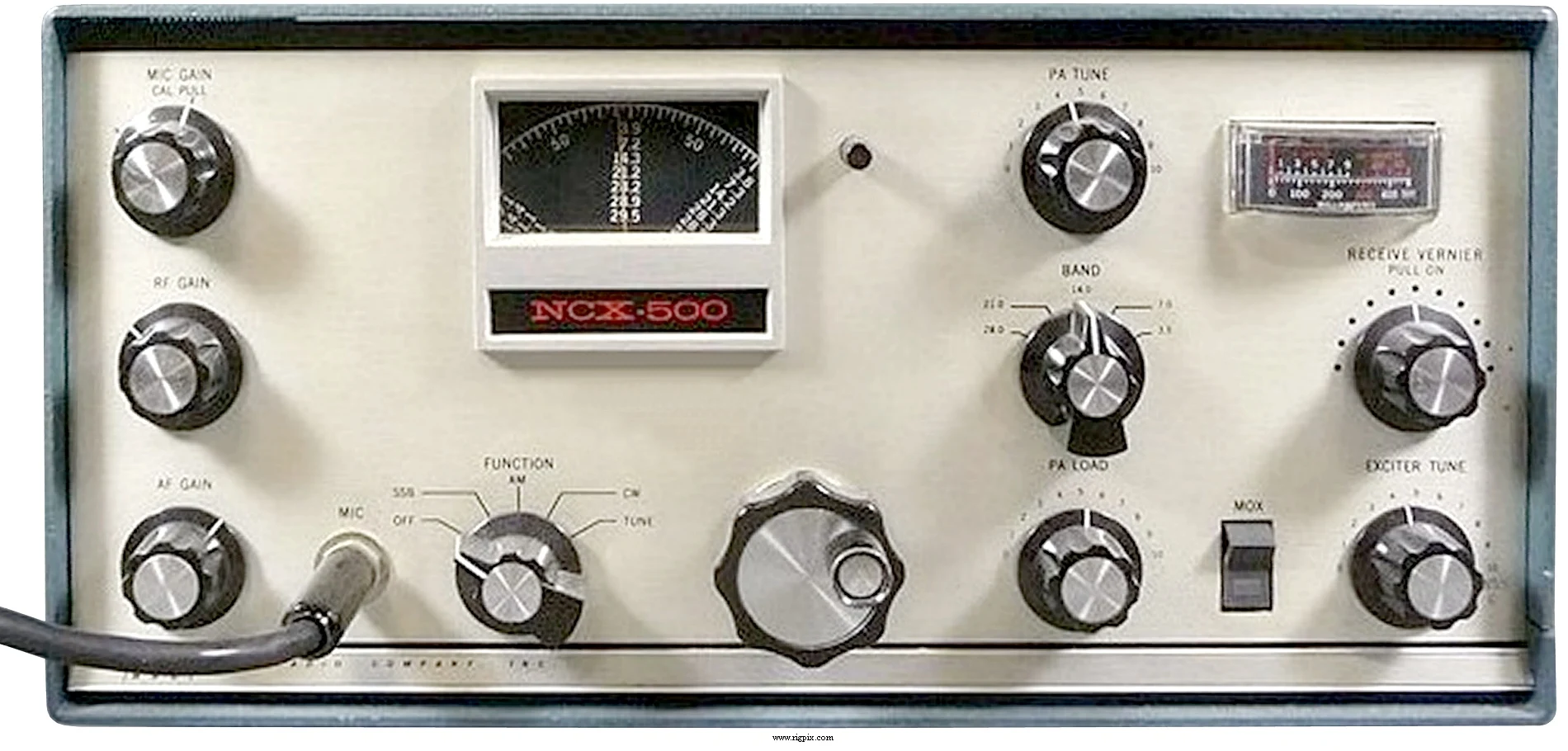

NCX-500
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 10-80 м, пять диапазонов: 80 м: 3.5-4.0 МГц 40 м: 7.0-7.3 МГц 20 м: 14.0-14.5 МГц 15 м: 21.0-21.5 МГц 10 м: 28.5-29.1 МГц |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.3 МГц |
| 20 м | 14.0-14.5 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м | 28.5-29.1 МГц |
| Настройка частоты | Аналоговая / непрерывная |
| Стабильность частоты | 1.5 КГц за первые 30 минут после пятиминутного прогрева Долгосрочная стабильность номинально 400 Гц при комнатной температуре окружающей среды |
| Режимы работы | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Репитер сдвиг / смещение | Нет |
| Источник питания | Внешний блок питания (разъём 9-контактный Jones) |
| Ток потребления / мощность | RX:? Вт TXT: Макс? Вт |
| Импеданс антенны / разъём | 40-60 Ом / SO-239 |
| Габариты (Ш*В*Г) | 467*157*279 мм (18.38*6.19*11") |
| Вес | 6.81 кг (15 фунтов) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин с промежуточной частотой 5.2 МГц |
|---|---|
| Чувствительность | SSB: 0.5 мкВ (соотношение сигнал/шум 10 дБ) |
| Избирательность | 2.8 кГц (-6 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?%-ном искажении / Без внутреннего динамика |
| Разъём для внешнего громкоговорителя | 3.2 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Максимальная мощность АМ:60+ Вт SSB (PEP):250+ Вт CW:200+ Вт |
|---|---|
| АМ | 60+ Вт |
SSB (PEP)
| CW | 200+ Вт |
|---|---|
| Модуляционная система | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | Высокоомный / 3-пин (1/4"-джек) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1969-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AC-500 | Питание от сети |
