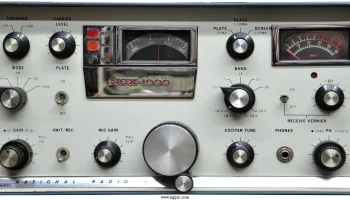

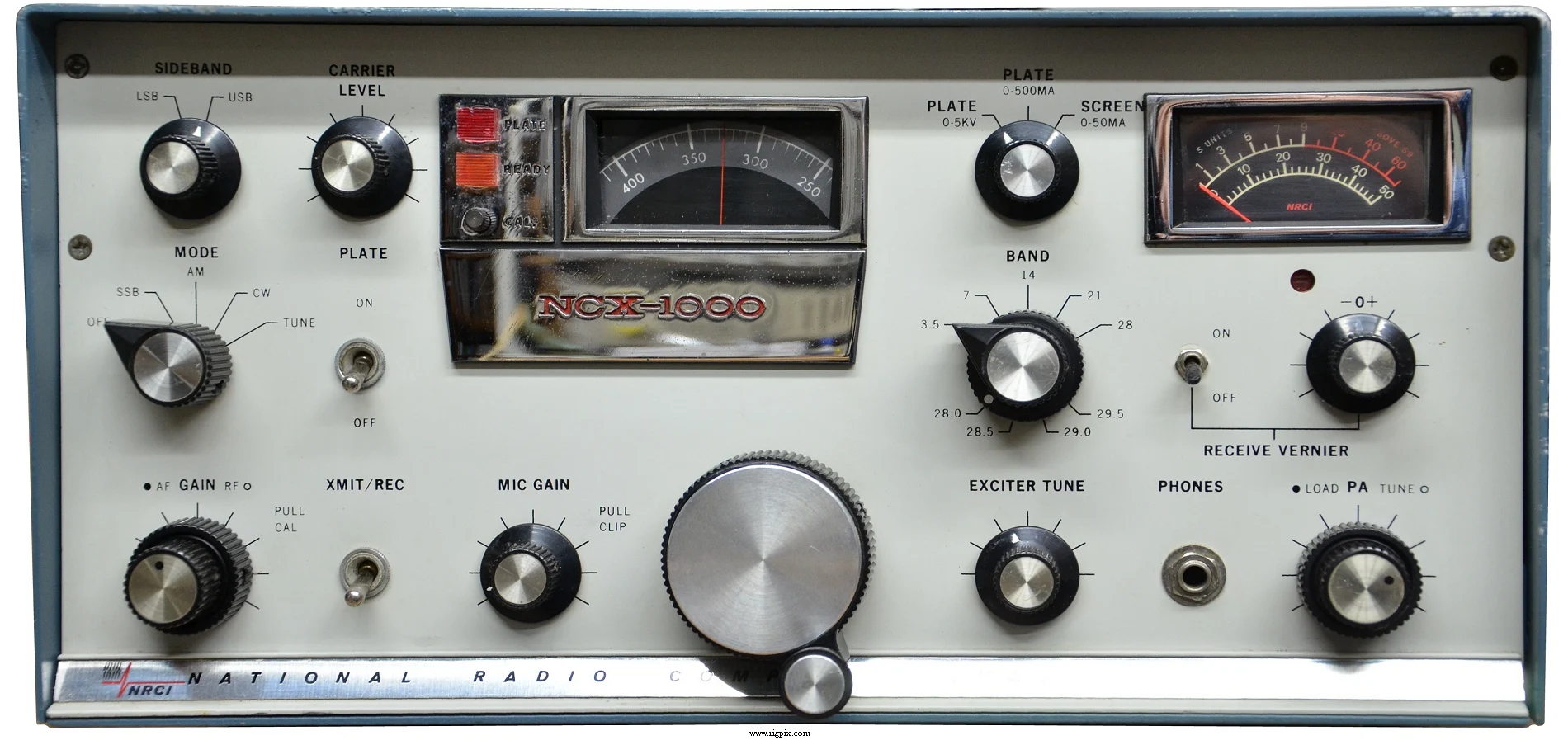

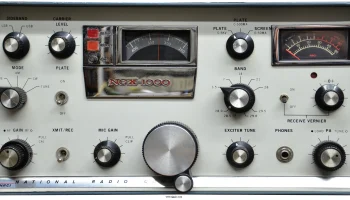

NCX-1000
Источник:
ОБЩИЕ
| Тип | Радиолюбительский HF трансивер |
|---|---|
| Диапазон частот | 80 м: 10-80 м в восьми диапазонах 80 м: 3.5-4.0 МГц 40 м: 7.0-7.5 МГц 20 м: 14.0-14.5 МГц 15 м: 21.0-21.5 МГц 10 м: 28.0-28.5 МГц (Опционально) 10 м: 28.5-29.0 МГц 10 м: 29.0-29.5 МГц (Опционально) 10 м: 29.5-30.0 МГц (Опционально) |
| 80 м | 3.5-4.0 МГц |
| 40 м | 7.0-7.5 МГц |
| 20 м | 14.0-14.5 МГц |
| 15 м | 21.0-21.5 МГц |
| 10 м | 28.0-28.5 МГц (Опционально) |
| 10 м | 28.5-29.0 МГц |
| 10 м | 29.0-29.5 МГц (Опционально) |
| 10 м | 29.5-30.0 МГц (Опционально) |
| Шаг перестройки | Аналоговый / непрерывный |
| Стабильность частоты | 100 Гц после прогрева в течение 10 минут |
| Режим | АМ / SSB / CW |
| Каналы / управление памятью | Нет |
| Повторитель смещения / сдвиг | Нет |
| Источник питания | От сети: 117 / 234 В переменного тока (Жёсткий сетевой шнур) |
| Ток потребления / мощность | Приём:? Вт Передача: Макс. 1400 Вт |
| Импеданс антенны / разъём | 25-100 Ом / SO-239 |
| Габариты (Ш*В*Г) | 409*197*337 мм (16.12*7.75*13.25") |
| Вес | 27.2 Кг (60 фунт) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ

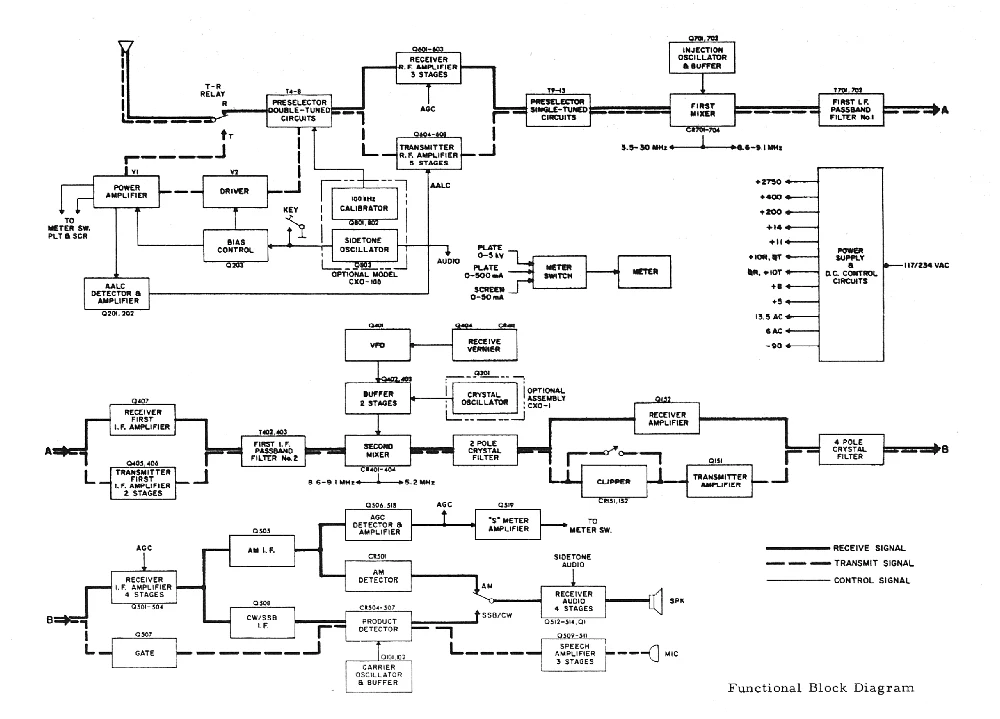

| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 8.6-9.1 МГц 2-е ПЧ: 5.2 МГц |
|---|---|
| Чувствительность | 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | 2.7 кГц (Без ссылки) |
| Изоляция от изображения сигнала | 60 дБ |
| Выходная мощность AF / громкоговорителя | 2 Вт при ?% искажений / 3.2 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | Максимальная мощность АМ:300 Вт SSB (ППЭ):570 Вт CW:570 Вт |
|---|---|
| АМ | 300 Вт |
SSB (ППЭ)
| CW | 570 Вт |
|---|---|
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | Нет FM |
| Спуровые излучения | Лучше чем -? дБ |
| Импеданс микрофона / разъём | ? Ом / 3-контактный (1/4") |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1969-197x (Выпущено из производства) |
|---|---|
| Дополнительная информация | Редкая модель. По слухам, выпущено менее 400 экземпляров. Новая цена в США в 1969 году: $995 |
| CXO-1 CXO-100 | Модуль адаптера кристаллического контроля Подключаемый модуль калибровки 100 кГц |
