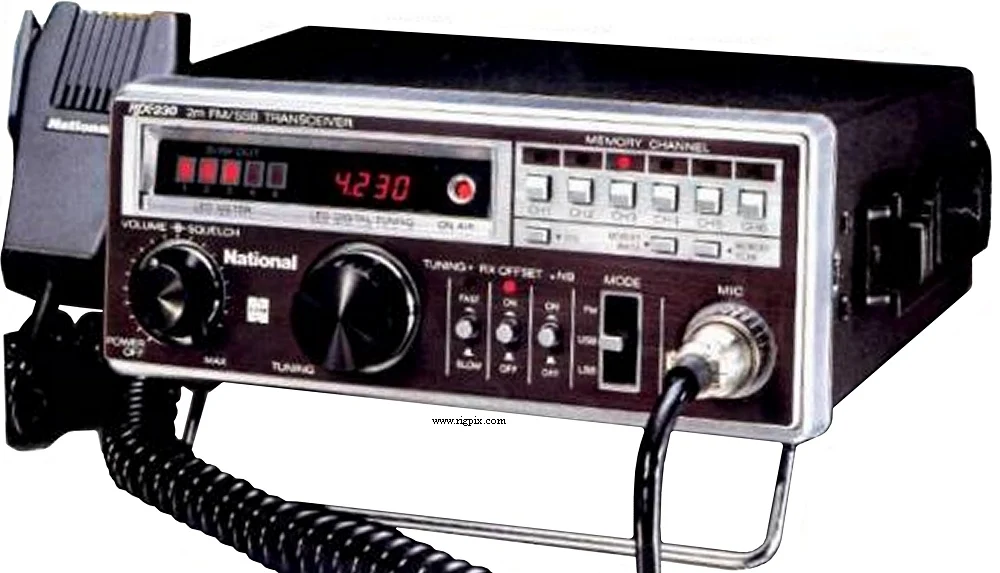

RJX-230
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF |
|---|---|
| Диапазон частот | TX: 144-146 MHz RX: 144-146 MHz |
| Шаг перестройки | FM: 1 КГц и 100 Гц SSB: 10 / 1 КГц |
| Стабильность частоты | ±? ppm |
| Режимы работы | FM / SSB |
| Каналы / управление памятью | 6 регулярных ячеек памяти RAM с внешним резервным питанием (6-9 В постоянного тока) |
| Смещение ретранслятора / сдвиг | — |
| Источник питания | 13.8 В постоянного тока (двухконтактный разъем) |
| Ток потребления / мощность | RX:? мA TX: Макс. 3 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 178*73*250 мм (7*2.87*9.84") |
| Вес | 2.8 кг (6.17 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB) IF: 10.6935 Двойной супергетеродин (FM) 1-й IF: 10.695 2-й IF: 455 КГц |
|---|---|
| Чувствительность | FM: 0.5 дБ (20 дБ шумоподавления SSB: 0.25 мкВ (10 дБ отношение сигнал/шум) |
| Избирательность | FM 10 КГц (-6 дБ)20 КГц (-60 дБ) SSB 2.2 КГц (-6 дБ)6 КГц (-60 дБ) |
| Изоляция от зеркального канала | — |
| Выходная мощность ЗЧ / громкоговоритель | 1.5 Вт при 10% искажениях / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая FM:10 Вт1 Вт SSB (ППЭ):10 Вт1 Вт |
|---|---|
| FM | 10 Вт |
SSB (ППЭ)
| Модуляционная система | FM: Переменная реактивность SSB: Балансный |
|---|---|
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 4-контактный (разъём с металлическим замковым кольцом) |
| Уровень сигнала на входе микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 19xx-19xx (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| - | - |
