IC-R71E
Источник:
ОБЩИЕ
| Тип | HF-приёмник |
|---|---|
| Диапазон частот | Общая европейская рыночная версия 0.1-30 МГц |
| Шаг перестройки | 10 / 50 Гц, 1 кГц |
| Стабильность частоты | Менее 200 Гц при включении менее 30 Гц после 60 минут прогрева |
| Режимы работы | АМ / SSB / CW / RTTY (опция FM) |
| Каналы / управление памятью | 32 регулярных канала 1 сканируемая пара краёв |

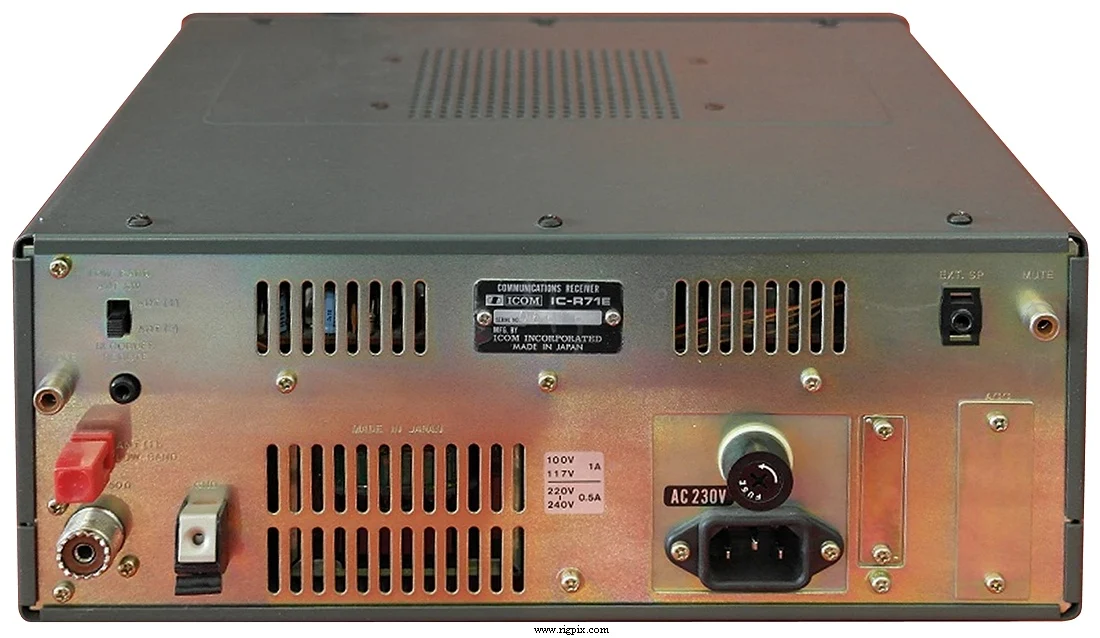

| Источник питания | От сети: 100 / 117 / 200 / 220 / 235 В переменного тока (разъём IEC C14 трёхконтактный)или опция 12-14 В постоянного тока |
| Максимальный ток потребления / мощность потребления | Максимум 30 ВА при 235 В переменного токаМаксимум? мА при 13.8 В постоянного тока |
| Импеданс антенны / разъём | Антенна 1: Высокий импеданс / пружинящий терминал (только для диапазона 0.1-1.6 МГц) Антенна 2: 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 286*111*276 мм (11.25*4.37*10.87") |
| Вес | 7.5 Кг (16.53 фунта) |
| Прочие особенности | Фильтры PBT и выемки. Примечание. Диммер. Контроль тона. Аттенюатор. Непрерывное управление полосой пропускания четвёртого промежуточного канала. Компьютерное управление CI-IV. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Тройной супергетеродин с тройным преобразованием (опция FM) 1-е ПЧ: 70.4515 МГц 2-я ПЧ: 9.0115 МГц 3-я ПЧ: 455 кГц Четверной супергетеродин с четырёхкратным преобразованием (режимы АМ/SSB/CW/RTTY) 1-е ПЧ: 70.4515 МГц 2-я ПЧ: 9.0115 МГц 3-я ПЧ: 455 кГц 4-я ПЧ: 9.0115 МГц |
|---|---|
| Чувствительность | АМ (10 дБ S+N/N, предварительный усилитель включён) 0.1-1.6 МГц: 3 мкВ 1.6-30 МГц: <0.5 мкВ SSB/CW/RTTY (10 дБ S+N/N, предварительный усилитель включён) 0.1-1.6 МГц: 1 мкВ 1.6-30 МГц: <0.15 мкВ FM (10 дБ SINAD, предварительный усилитель включён) 1.6-30 МГц: <0.3 мкВ |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | АМ: 2.7-6 кГц (-6 дБ)15 кГц (-50 дБ) SSB/CW/RTTY: 0.5-2.3 кГц (-6 дБ)4.2 кГц (-60 дБ) CW-N/RTTY-N (с опцией FL-32): 500 Гц (-6 дБ)1.5 кГц (-60 дБ) FM: 15 кГц (-6 дБ)25 кГц (-60 дБ) |
| Отношение сигнал/изображение | >60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при ?%-й искажённости / 8 Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-8 Ом |
ПРОЧЕЕ
| Произведено | Япония, 1984-1990 гг. (прекращено производство) |
|---|---|

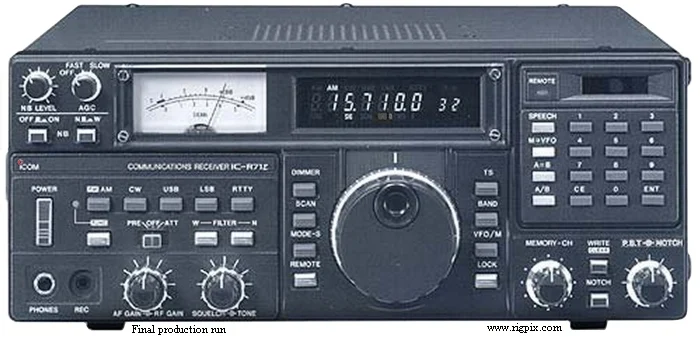

| Дополнительная информация | Из-за патентного конфликта фильтр PBT не был доступен на более поздних моделях. Батарейно-бэкапированная память BIOS-RAM. Специальная процедура замены батареи, иначе радио перестанет работать! Последняя серия производства ввела новый логотип ICOM с красным кольцом и более элегантными шрифтами. |
| CR-64 FL-32 FL-44A FL-63 IC-EX257 IC-EX309 IC-EX310 RC-11 | Высокостабильный кварцевый блок. ±0.5 ppm Узкий фильтр CW, 500 Гц (IF: 9 МГц) Фильтр SSB, 2.4 кГц (IF: 455 кГц) Узкий фильтр CW, 250 Гц (IF: 9 МГц) Блок FM Интерфейсный блок Голосовой синтезатор Блок удалённого управления, с ИК-пультом дистанционного управления |
