IC-281A
Источник:
ОБЩИЕ
| Type | Радиолюбительский трансивер VHF |
|---|---|
| Frequency range | США TX: 144-148 МГц RX: 136-174 / 400-479 МГц |
| Tuning steps | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Frequency stability | ±10 ppm @-10 до +60°C (14 до 140°F) |
| Mode | FM |
| Channels / память управления | 30 регулярных 6 сканирующих краёв 1 вызов на полосу памяти с резервированием литиевой батареи |
| Репитер сдвиг / смещение | ±? |
| Power supply | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 0.8-1 А ATX: 3 до 6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*40*171 мм (5.5*1.6*6.7") |
| Вес | 930 г (2.1 фунта) |
| Другие особенности | Разъём для пакетной связи 1200/9600 бод. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.85 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | VHF: 0.16 мкВ (12 дБ SINAD)UHF: 0.2 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изображение подавления | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при 10%-й искажённости / 8 Ом |
| Внешний соединитель громкоговорителя | 3.5 мм / 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийСреднийНизкий 2 м:25 Вт10 Вт2 Вт 70 см:25 Вт10 Вт2 Вт |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |

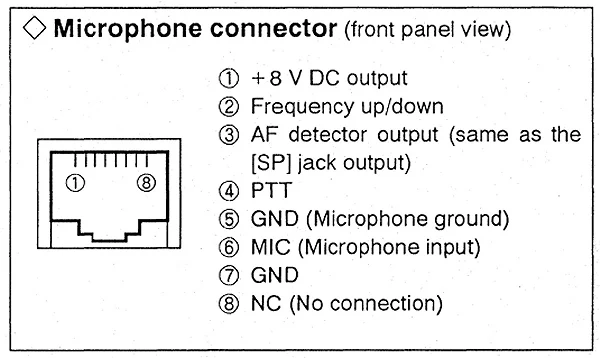

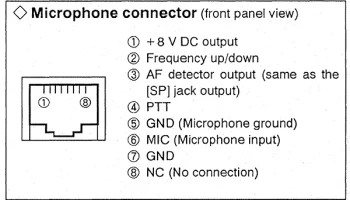

| Импеданс микрофона / разъём | 600 Ом / 8-контактный модульный |
| Уровень входного уровня микрофона | — |
ПРОЧЕЕ
| Manufactured | Япония, 1994-199x (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| AH-32 AHB-32 HM-77 HM-78 HM-79 IC-PS30 MB-17A MB-27 OPC-346 OPC-347 OPC-440 SP-7 SP-10 SP-12 UT-66 UT-85 | Антенна двух диапазонов 2 м/70 см. Максимальная мощность 150 Вт Крепление на раму автомобиля с коаксиальным кабелем Для AH-32 ДМТФ ручной микрофон с вызовом тона 1750 Гц Ручной микрофон Ручной микрофон с вызовом тона 1750 Гц Источник питания постоянного тока, 13.8 В постоянного тока 25 А Кронштейн крепления одной кнопкой Стандартный кронштейн крепления Автомобильный кабель питания постоянного тока, 3 м (9.8 фута) Автомобильный кабель питания постоянного тока, 7 м (23 фута) Кабель удлинитель микрофона, 5 м (16.4 фута) Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Устройство синтеза речи Тональный блокировочный фильтр (CCSS/PL TX/RX + тональный скан) |
