IC-281E
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Европа TX: 144-146 МГц RX: 136-174 / 400-479 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±10 ppm @-10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | 30 регулярных 6 сканируемых краевых 1 вызов на диапазон ОЗУ хранения с резервированием литиевой батареей |
| Смещение / сдвиг ретранслятора / сдвига | ±? |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 0.8-1 А Передача: от 3 до 6 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*40*171 мм (5.5*1.6*6.7") |
| Вес | 930 г (2.1 фунта) |
| Прочие особенности | Разъём для пакетной связи 1200/9600 бод. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 30.85 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | VHF: 0.16 мкВ (12 дБ SINAD) UHF: 0.2 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ) 30 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм / 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 2 м: 25 Вт 10 Вт 2 Вт 70 см: 25 Вт 10 Вт 2 Вт |
|---|---|
| 2 м | 25 Вт |
| 70 см | 25 Вт |
| Модуляционная система | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |

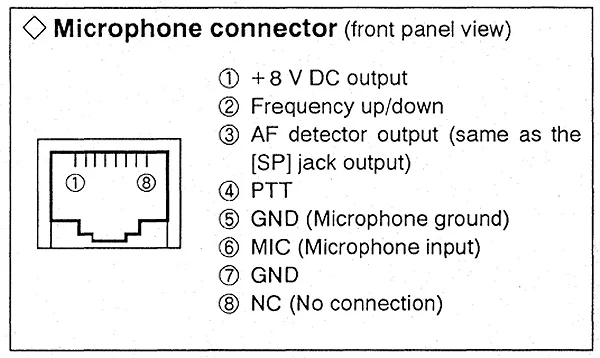

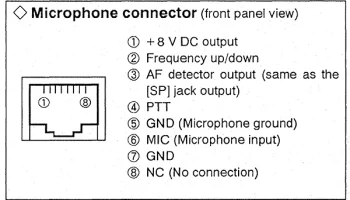

| Импеданс микрофона / разъём | 600 Ом / 8-контактный модульный |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1994-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AH-32 AHB-32 HM-77 HM-78 HM-79 IC-PS30 MB-17A MB-27 OPC-346 OPC-347 OPC-440 SP-7 SP-10 SP-12 UT-66 UT-85 | Антенна двухдиапазонная 2 м/70 см. Максимальная мощность 150 Вт Установка на раму автомобиля с коаксиальным кабелем Для AH-32 Микрофон с кнопочным набором номера с частотой тона 1750 Гц Микрофон с частотой тона 1750 Гц Микрофон с частотой тона 1750 Гц Источник питания постоянного тока, 13.8 В 25 А Кронштейн крепления с одним касанием Стандартный кронштейн крепления Автомобильный кабель питания длиной 3 метра (9.8 фута) Кабель питания автомобиля длиной 7 метров (23 фута) Расширительный кабель микрофона длиной 5 метров (16.4 фута) Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Устройство синтеза речи Блок селектора тональных сигналов (CTCSS/PL TX/RX + тоновый скан) |
