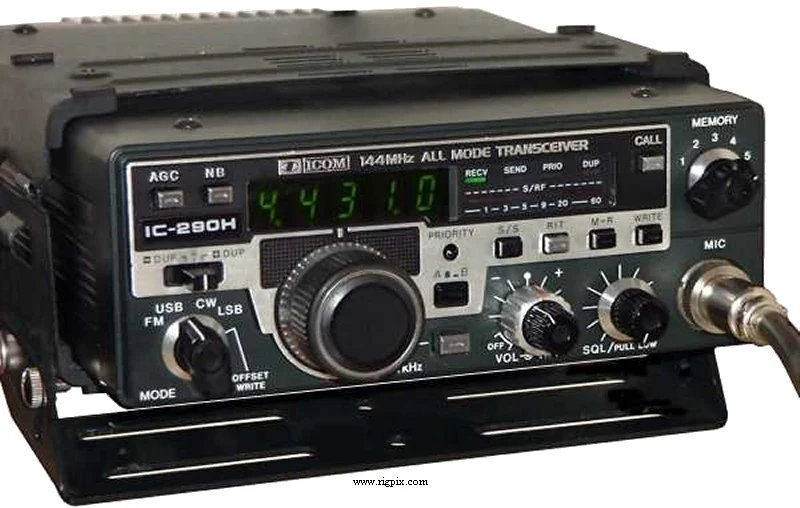

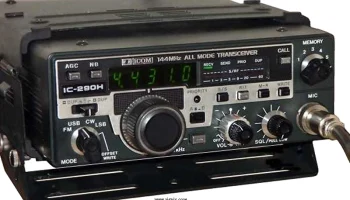

IC-290H
Источник:
ОБЩИЕ
| Тип | Радиолюбительский трансивер VHF |
|---|---|
| Диапазон частот | США TX: 143.8-148.2 МГц RX: 143.8-148.2 МГц |
| Шаг перестройки | FM: 5 / 1 кГцSSB/CW: 1 кГц / 100 Гц |
| Стабильность частоты | В пределах 1.5 кГц при температуре от -10° до +60°C (14° до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 5 регулярных каналов памяти RAM |
| Смещение ретранслятора / сдвиг | Любое внутриполосное значение, шаг 100 кГц |
| Источник питания | 13.8 В постоянного тока ±15% (3-контактный разъем) |
| Ток потребления / мощность | Приём: 700-900 мАТрансмиссия: 1.6-5 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 170*64*218 мм (6.69*2.52*8.58") |
| Вес | 2.5 кг (5.51 фунта) |
| Другие особенности | Примечание. Микрофон с поддержкой DTMF. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW) Промежуточная частота: 10.75 МГцДвойной супергетеродин (FM) Первая промежуточная частота: 10.75 МГц Вторая промежуточная частота: 455 кГц |
|---|---|
| Чувствительность | FM: менее 0.6 мкВ для шумоподавления 20 дБSSB/CW: менее 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ)SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция изображения | >60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?% искажений / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая FM: 25 Вт1 ВтSSB (PEP): 25 Вт1 ВтCW: 25 Вт1 Вт |
|---|---|
| FM | 25 Вт |
SSB (PEP)
| CW | 25 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частотная модуляцияSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 1.3 МОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1983-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| Модификации | — |
| BC-10A IC-CK1 IC-HM7 IC-HM8 IC-HM10 IC-MB9 IC-SM5 IC-SP4 | Резервное питание от сети Резервное питание от постоянного тока Подвесной ручной микрофонРучной микрофон с DTMF-панельюСтандартный подвесной ручной микрофон со сканированиемБыстросъемный мобильный монтажный кронштейнЭлектретный настольный микрофонМобильный громкоговоритель |
