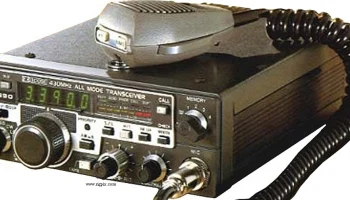

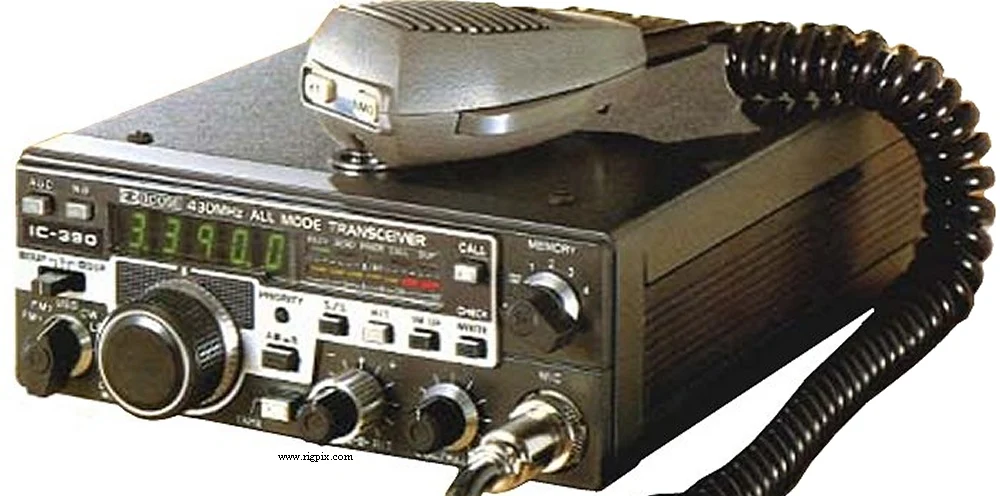

IC-390
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик UHF |
|---|---|
| Диапазон частот | Японский рынок TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | 100 Гц, 1/10/20 кГц, 1 МГц |
| Стабильность частоты | ±1 КГц при -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Каналы / управление памятью | 4 регулярных 1 вызов RAM хранения |
| Смещение ретранслятора / сдвиг | ±0.0 до 9.9 МГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 880 мА (заглушенный)TX: Макс. 3.6 А |
| Импеданс антенны / разъём | 50 Ом / N-гнездо |
| Габариты (Ш*В*Г) | 170*64*218 мм (6.69*2.52*8.58") |
| Вес | 2.6 кг (5.73 фунта) |
| Прочие особенности | NB. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (SSB/CW)1-е ПЧ: 39.38 МГц2-е ПЧ: 10.75 МГцСупергетеродин с тройным преобразованием (FM)1-е ПЧ: 39.38 МГц2-е ПЧ: 10.75 МГц3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.4 мкВ (20 дБ затухания)SSB/CW: 0.3 мкВ (10 дБ S+N/N) |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ)SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция от изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при 10% искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокийНизкий 70 см: 10 Вт1 Вт |
|---|---|
| 70 см | 10 Вт |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 1.3 МОм / 8-контактный (металлический соединительный разъем) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 198x-198x (прекращено производство) |
|---|---|
| Дополнительная информация | — |
| BC-10A IC-AG1 IC-CK1 IC-HM10 IC-HM11 IC-SM5 IC-SP4 | Резервное питание от переменного тока Разъёмы для переключаемой мачтовой предачи памяти Резервное питание от постоянного тока Кабель питания постоянного тока Ручной микрофон с кнопками вверх-вниз Ручной микрофон с кнопками вверх-вниз Настольный микрофон Автомобильный громкоговоритель |
