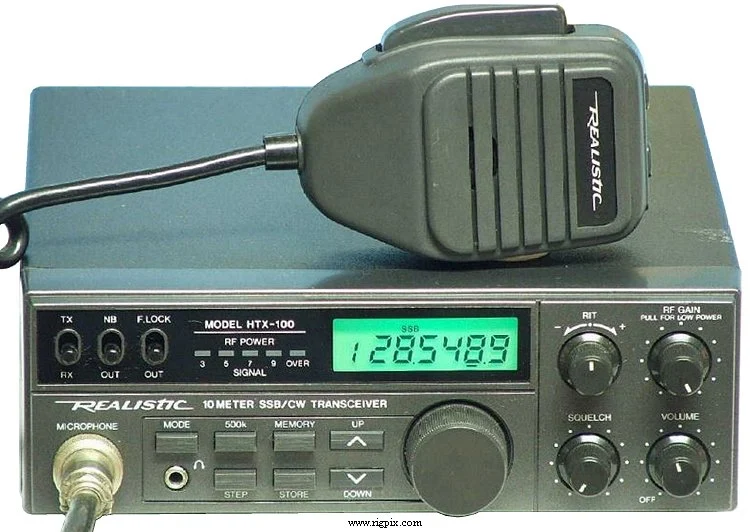

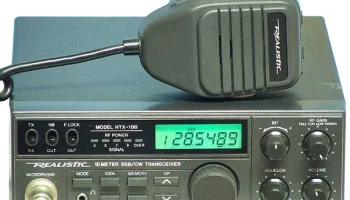

HTX-100
Источник:
ОБЩИЕ
| Type | Радиолюбительский HF трансивер |
|---|---|
| Frequency range | TX: 28.000-29.700 МГц RX: 28.000-29.700 МГц (после модификации 26.000-30.000 МГц) |
| Tuning steps | 100 Гц, 1/10/100/500 кГц |
| Frequency stability | ±300 Гц при 25°C (77°F) |
| Mode | SSB / CW |
| Channels / memory management | 10 регулярных каналов |
| Repeater shift / offset | Нет |
| Power supply | 13.8 В постоянного тока ±15% (разъём Male 3-контактный) |
| Current drain / power consumption | RX: 0.5-1 А; TX: макс. 6 А |
| Antenna impedance / connector | 50 Ом / SO-239 |
| Dimensions (W*H*D) | 185*62*200 мм (7.28*2.44*7.87") |
| Weight | 1.9 Кг (4.19 фунта) |
| Other features | Примечание. RIT (±1.5 кГц). |
ПРИЁМНАЯ ЧАСТЬ
| Receiver system | Одноканальный супергетеродин с промежуточной частотой 10.695 МГц |
|---|---|
| Sensitivity | 0.25 мкВ (соотношение сигнал/шум 10 дБ) |
| Squelch sensitivity | — |
| Selectivity | — |
| Image rejection | 65 дБ |
| AF output power / speaker | 3 Вт при ?%-й искажённости /? Ом |
| External speaker connector | TS «Миниджек» (3.5 мм) |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| RF output power | Высокая / низкая мощность SSB (PEP): 25 Вт / 5 Вт; CW: 25 Вт / 5 Вт |
|---|
SSB (PEP)
| CW | 25 Вт |
|---|---|
| Modulation system | — |
| Max FM deviation (Factory set) | Без FM-модуляции |
| Spurious emissions | Лучше чем -50 дБ |
| Microphone impedance / connector | ? Ом / 8-контактный (разъём Male locking ring) |
| Microphone input level | 1 мВ для выходной мощности SSB (PEP) 10 Вт |
ПРОЧЕЕ
| Manufactured | Япония и Филиппины (производство компании Uniden), 1988-199x (вышедший из производства) |
|---|---|
| Additional info | — |
| - | - |
