IC-481A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона UHF |
|---|---|
| Диапазон частот | США TX: 440-450 МГц RX: 136-174 / 400-479 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±10 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | 30 регулярных канала 2 вызова (по одному на каждую полосу) 6 сканируемых краевых каналов Оперативное запоминание с резервированием литиевой батареей |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 0.8–1 А При передаче: 3–7.5 А |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа (на гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*171 мм (5.5*1.6*6.7") |
| Вес | 960 г (2.1 фунта) |
| Прочие особенности | Разъём для подключения интерфейса пакетной передачи данных со скоростью 1200/9600 бод. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 42.45 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | VHF: 0.18 мкВ (уровень SINAD 12 дБ)UHF: 0.16 мкВ (уровень SINAD 12 дБ) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция по соседнему каналу | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм / 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 25 Вт / 10 Вт / 2 Вт на частоте 25 см |
|---|---|
| 25 см | 25 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |

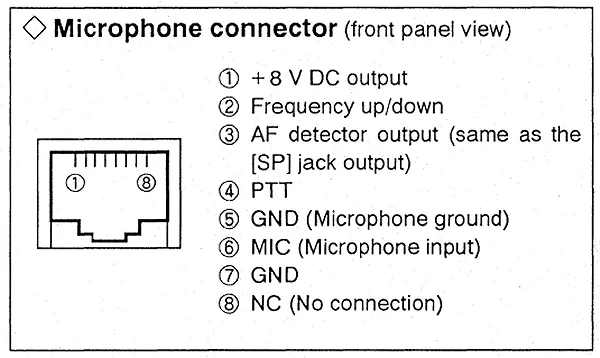

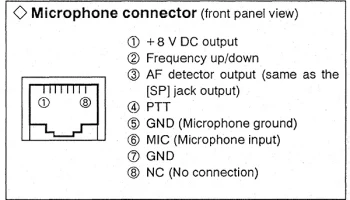

| Импеданс микрофона / разъём | 600 Ом / модульный разъём на 8 контактов |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1994-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AH-32 AHB-32 HM-77 HM-78 HM-79 IC-PS30 MB-17A MB-27 OPC-345 OPC-347 OPC-440 SP-7 SP-10 SP-12 UT-66 UT-85 | Антенна двухдиапазонная 2 м/70 см для установки в автомобиль с коаксиальным кабелем для AH-32 Микрофонный гарнитура с кнопкой вызова на частоте 1750 Гц Источник питания постоянного тока, напряжение 13.8 В, ток 25 А Бracket для быстрой установки радиостанции в автомобиле Стандартный кронштейн для крепления радиостанции в автомобиле Кабель питания постоянного тока длиной 3 метра (9.8 фута) Кабель питания постоянного тока длиной 7 метров (23 фута) Удлинительный кабель для микрофонного шнура длиной 5 метров (16.4 фута) Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Устройство синтеза речи Блок тонального шумоподавления (кодер-декодер) |
