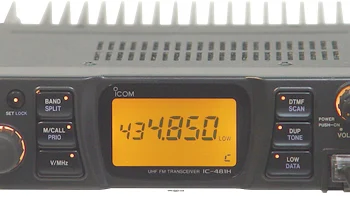

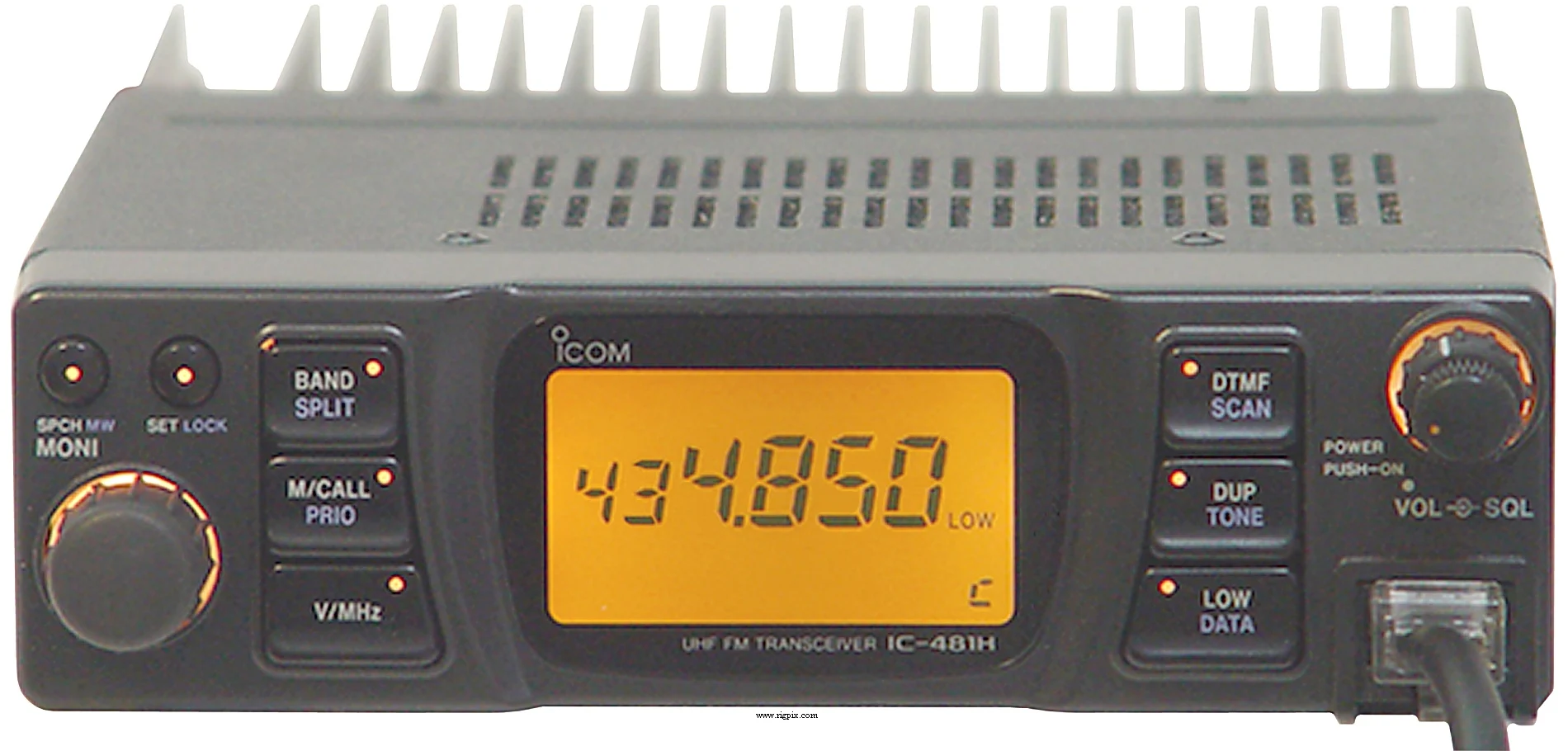

IC-481H
Источник:
ОБЩИЕ
| Тип | Любительский трансивер для диапазона UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 136-174 / 400-479 МГц США TX: 440-450 МГц RX: 136-174 / 400-479 МГц |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / 20 / 25 / 30 / 50 кГц |
| Стабильность частоты | ±10 ppm при температуре от -10 до +60°C (14 до 140°F) |
| Режим работы | FM |
| Количество каналов / управление памятью | 30 регулярных 2 вызова (по одному на каждую полосу) 6 сканируемых краевых ячеек памяти с резервированием данных литиевой батареей |
| Смещение / сдвиг репитера / сдвига | ±? |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 0.8–1 А При передаче: 4.5–10.5 А |
| Импеданс антенны / разъём | 50 Ом / разъём типа N (на гибком кабеле) |
| Габариты (Ш*В*Г) | 140*40*171 мм (5.5*1.6*6.7") |
| Вес | 960 г (2.1 фунта) |
| Другие особенности | Разъём для подключения пакетного интерфейса 1200/9600 бод. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е промежуточное: 42.45 МГц 2-е промежуточное: 455 кГц |
|---|---|
| Чувствительность | VHF: 0.18 мкВ (12 дБ SINAD)UHF: 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 15 кГц (-6 дБ)30 кГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговорителя | 2.4 Вт при искажении 10% / сопротивление нагрузки 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм / 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | ВысокийСреднийНизкий 70 см: 35 Вт10 Вт2 Вт |
|---|---|
| 70 см | 35 Вт |
| Модуляционная система | Переменная реактивность |
| Максимальное отклонение FM-модуляции (установлено заводом-изготовителем) | ±5 кГц |
| Эмиссия побочных продуктов | Лучше чем -60 дБ |

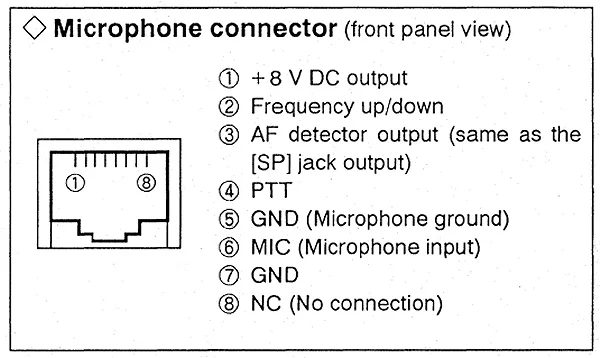

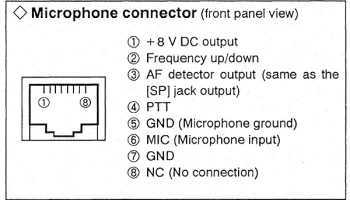

| Импеданс микрофона / разъём | 600 Ом / модульный разъём на 8 контактов |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1994-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AH-32 AHB-32 HM-77 HM-78 HM-79 IC-PS30 MB-17A MB-27 OPC-345 OPC-347 OPC-440 SP-7 SP-10 SP-12 UT-66 UT-85 | Антенна для диапазонов 2 м/70 см, устанавливаемая на шасси автомобиля с коаксиальным кабелем; для AH-32 ДМТ-микрофон ручной ДМТ-микрофон с вызовом по тону 1750 Гц Источник питания постоянного тока, 13.8 В 25 А Кронштейн крепления для установки на автомобиле Одноступенчатый кронштейн для монтажа на автомобиле Кабель питания постоянного тока длиной 3 м (9.8 фута) Кабель питания постоянного тока длиной 7 м (23 фута) Расширительный кабель для микрофона длиной 5 м (16.4 фута) Внешний громкоговоритель Внешний громкоговоритель Внешний громкоговоритель Устройство синтеза речи Блок селекции тона (кодер/декодер) |
