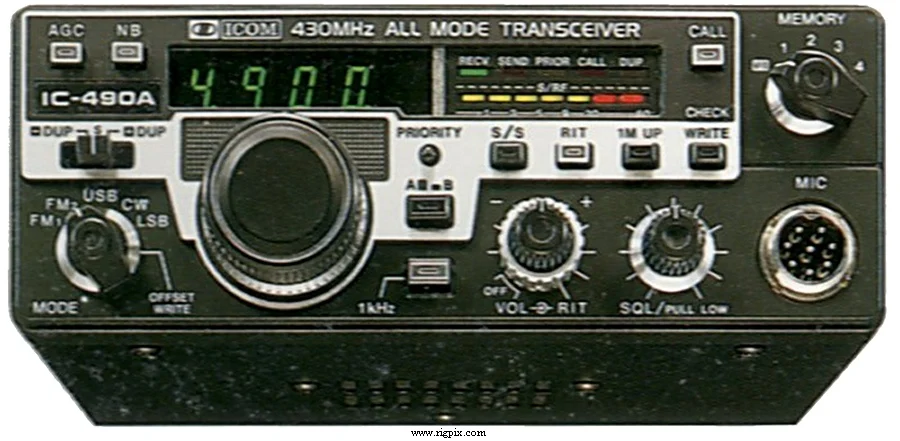

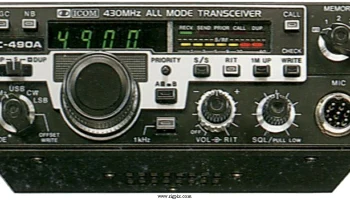

IC-490A
Источник:
ОБЩИЕ
| Тип | Любительский передатчик УВЧ |
|---|---|
| Диапазон частот | США TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | FM: 1 / 5 / 25 кГц SSB/CW: 100 Гц / 1 кГц |
| Стабильность частоты | ±2.5 кГц при температуре от -10° до +60°C (14° до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 5 регулярных ячеек памяти RAM |
| Смещение ретранслятора / сдвиг | Любое внутри диапазона в шагах по 100 кГц |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | RX: 600-900 мАTX: Макс. 3.6 А |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | 170*64*218 мм (6.69*2.52*8.58") |
| Вес | 2.6 кг (5.73 фунта) |
| Прочие особенности | Примечание. Сканирование. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (SSB/CW)1-е ПЧ: 39.38 МГц2-е ПЧ: 10.75 МГцСупергетеродин с тройным преобразованием (FM)1-е ПЧ: 39.38 МГц2-е ПЧ: 10.75 МГц3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.6 мкВ (20 дБ подавление шума)SSB/CW: 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ)SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция изображения | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?%-ном искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм, 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая FM:10 Вт1 ВтSSB (PEP):10 Вт1 ВтCW:10 Вт1 Вт |
|---|---|
| FM | 10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частота модуляцииSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 1.3 МОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень микрофонного входа | — |
ПРОЧЕЕ
| Произведено | Япония, 1982-198x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| BC-10A IC-3PE IC-CK1 IC-MB9 IC-SM5 IC-SP4 | Резервное питание аккумулятораAC источник питания AC резервное питание. 13.8 В постоянного тока, 3 А Резервный кабель питания DC Быстросъемный монтажный кронштейн для автомобиля Микрофон для стола Громкоговоритель для автомобиля |
