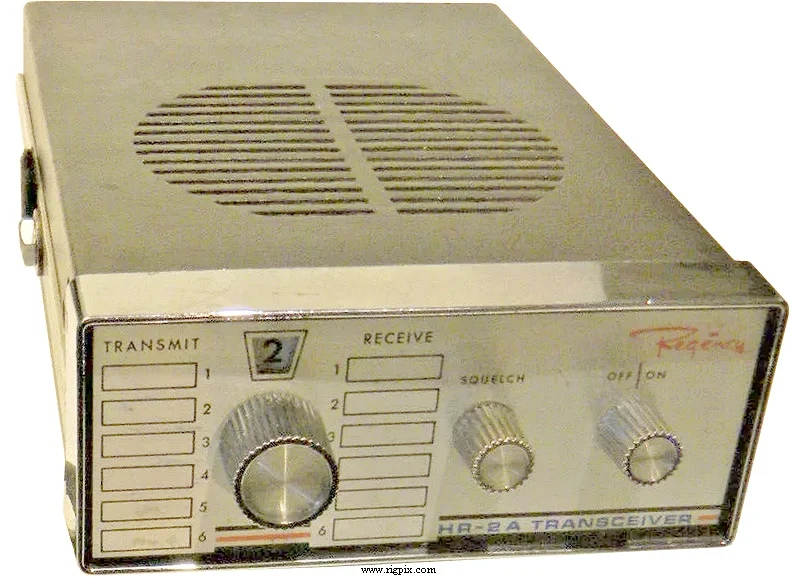

HR-2A
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 144-148 MHz |
| Настройка | Канальная |
| Стабильность частоты | ?% |
| Режимы работы | FM |
| Количество каналов / управление памятью | 6 регулярных Два кварцевых резонатора на канал |
| Смещение ретранслятора / сдвиг | Зависит от кварцевого резонатора |

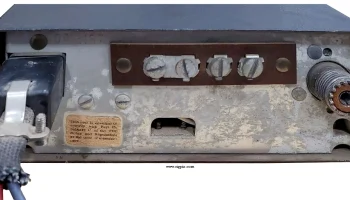

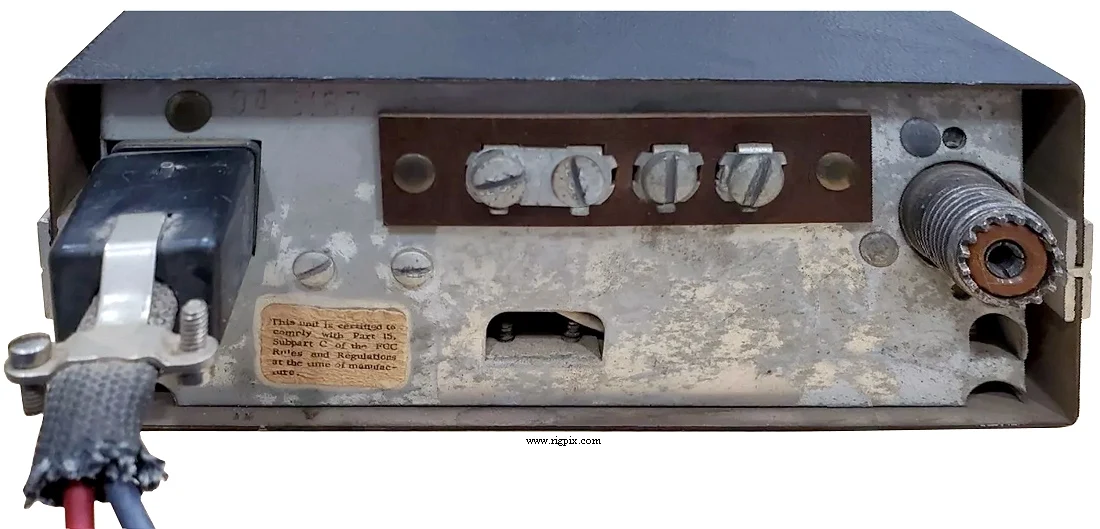

| Источник питания | 13.6 В постоянного тока (Разъём Male 4-pin Jones) |
| Ток потребления / мощность | RX: 180-800 мАТХ: Макс 2.9 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 140*64*190 мм (5.5*2.5*7.5") |
| Вес | ? Кг (? фунт) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.35 мкВ (20 дБ подавление шума) |
| Чувствительность шумоподавителя | — |
| Коэффициент шума | — |
| Избирательность | 16 кГц (-6 дБ)32 кГц (-50 дБ) |
| Отношение сигнал/изображение | 45 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при 10% искажении / 4 Ом |
| Разъёмы внешнего громкоговорителя | винтовые клеммы, 3-4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | 15 Вт |
|---|---|
| Система модуляции | Фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (±0-15 кГц регулируемое) |
| Эмиссия побочных продуктов | Лучше чем -55 дБ |
| Импеданс микрофона / разъём | Высокоомный / 3-проводной (разъём 1/4" jack) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1971-1972 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Новая цена в США в 197x году: $229.00 (включая кварцы для 146.94 МГц) |
| - | - |
