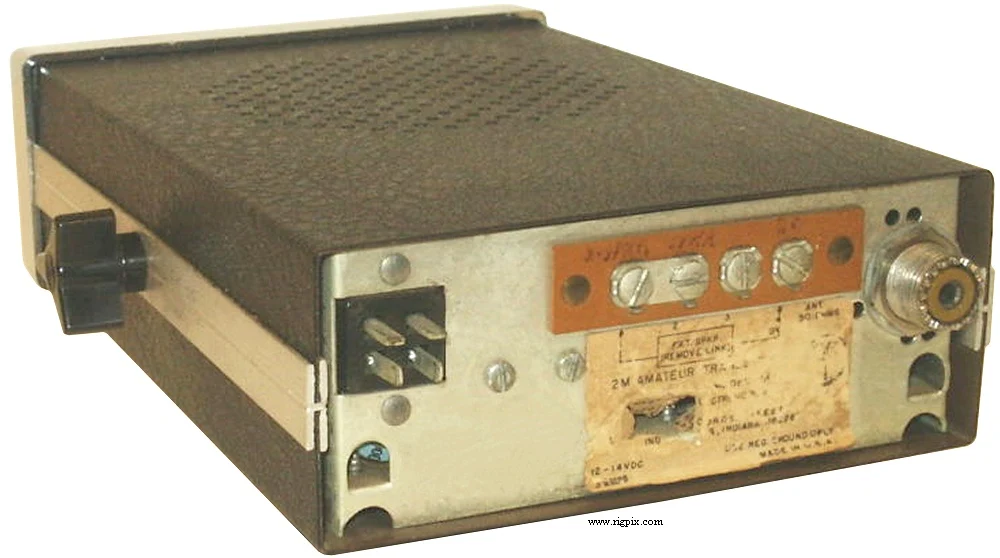

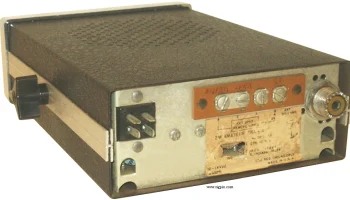

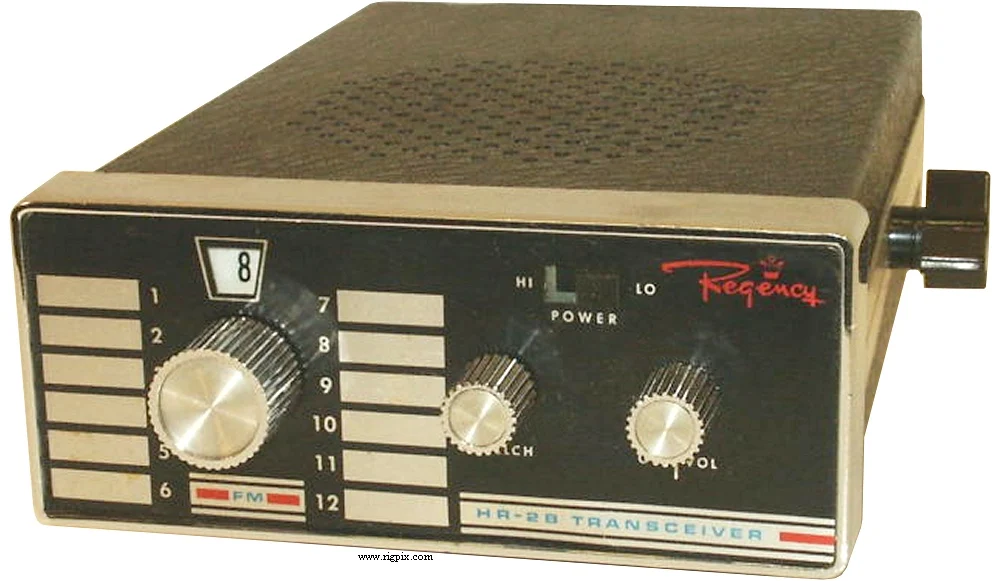

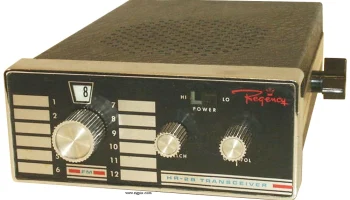

HR-2B
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | TX: 144-148 MHz RX: 144-148 MHz |
| Настройка | Канализированная |
| Стабильность частоты | 0.001% (без температурного эталона) |
| Режим | FM |
| Количество каналов / управление памятью | 12 регулярных Два кварца на канал |
| Смещение ретранслятора / сдвиг | Зависит от кварцев |
| Источник питания | 13.8 В постоянного тока (разъём Male 4-pin Jones) |
| Ток потребления / мощность | RX: 180-800 мАТХ: Макс 3 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 143*59*231 мм (5.62*2.31*9.1") |
| Вес | 1.73 Кг (3.81 фунта) |
| Другие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | 0.35 мкВ (20 дБ подавление шума) |
| Чувствительность схемы блокировки шумов | — |
| Фактор шума | — |
| Избирательность | 14 кГц (-6 дБ)40 кГц (-50 дБ) |
| Отношение сигнал/изображение | 50 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 3 Вт при 10%-й искажённости / 4 Ом |
| Разъёмы для внешнего громкоговорителя | винтовые клеммы, 3-4 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | ВысокаяНизкая 2 м: 15 Вт1 Вт |
|---|---|
| 2 м | 15 Вт |
| Система модуляции | Фазовая модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц (±0-10 кГц регулируемое пользователем) |
| Спуровые излучения | Лучше чем -55 дБ |
| Импеданс микрофона / разъём | Высокое Z / 3-проводной (джек 1/4" |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | США, 1973-197x (вышедший из производства) |
|---|---|
| Дополнительная информация | — |
| AR-2 MA-8 MA-10 P-107 | Усилитель мощности. Внешний громкоговоритель Шнур питания прикуривателя Автомобильный источник питания переменного тока |
