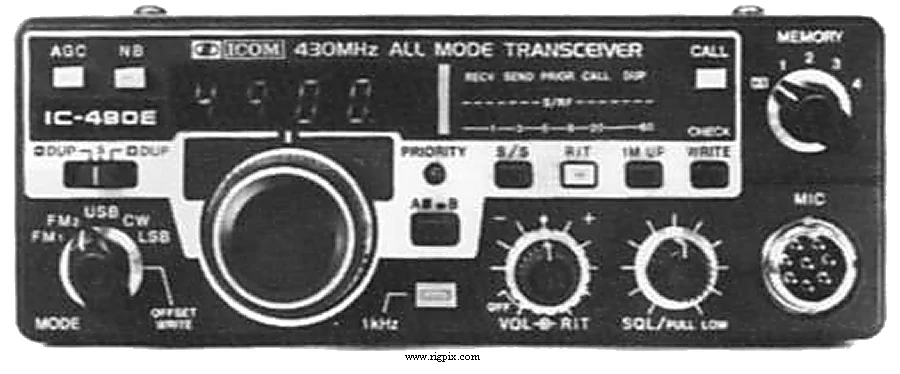

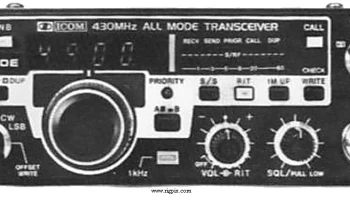

IC-490E
Источник:
ОБЩИЕ
| Тип | Радиолюбительский передатчик UHF |
|---|---|
| Диапазон частот | Европа TX: 430-440 МГц RX: 430-440 МГц |
| Шаг перестройки | FM: 1 / 5 / 25 кГц SSB/CW: 100 Гц / 1 кГц |
| Стабильность частоты | ±2.5 кГц при температуре от -10° до +60°C (14° до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 5 регулярных ячеек памяти RAM |
| Смещение ретранслятора / сдвиг | Любое значение внутри полосы в шагах по 100 кГц |
| Источник питания | 13.8 В постоянного тока ±15% (Разъём Male 3-контактный) |
| Ток потребления / мощность | Приём: 600-900 мАПередача: Макс. 3.6 А |
| Импеданс антенны / разъём | 50 Ом / N-разъём |
| Габариты (Ш*В*Г) | 170*64*218 мм (6.69*2.52*8.58") |
| Вес | 2.6 кг (5.73 фунта) |
| Прочие функции | Примечание. Сканирование. Повторяющийся тон 1750 Гц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием (SSB/CW)1-е ПЧ: 39.38 МГц2-е ПЧ: 10.75 МГцСупергетеродин с тройным преобразованием (FM)1-е ПЧ: 39.38 МГц2-е ПЧ: 10.75 МГц3-е ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.6 мкВ (20 дБ затухания)SSB/CW: 0.5 мкВ (10 дБ S+N/N) |
| Уровень срабатывания шумоподавителя | Менее 0.4 мкВ (Порог) |
| Коэффициент шума | — |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ)SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Отношение сигнал/изображение | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?%-й искажённости /? Ом |
| Разъём внешнего громкоговорителя | TS «Миниджек» (3.5 мм), 4-8 Ом |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность RF | ВысокаяНизкая FM:10 Вт1 ВтSSB (PEP):10 Вт1 ВтCW:10 Вт1 Вт |
|---|---|
| FM | 10 Вт |
SSB (PEP)
| CW | 10 Вт |
|---|---|
| Модуляционная система | FM: Переменная реактивная частота модуляцииSSB: Балансная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 1.3 МОм / 8-контактный (Разъём Male защёлкивающийся кольцевой) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1982-198x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | Новая цена май 1982 года в Швеции: SEK 4500:- Новая цена октябрь 1983 года в Швеции: SEK 5495:- Новая цена декабрь 1984 года в Швеции: SEK 4995:- |
| BC-10A IC-3PE IC-CK1 IC-HM11E IC-MB9 IC-SM5 IC-SP4 | Резервное питание от сетиAC источник питания AC резервное питание. 13.8 В постоянного тока, 3 А Резервный кабель питания DCРучной микрофон с кнопками регулировки тона и вызова быстрого выпуска монтажного кронштейна для мобильного использованияСтоловый микрофонАвтомобильный громкоговоритель |
