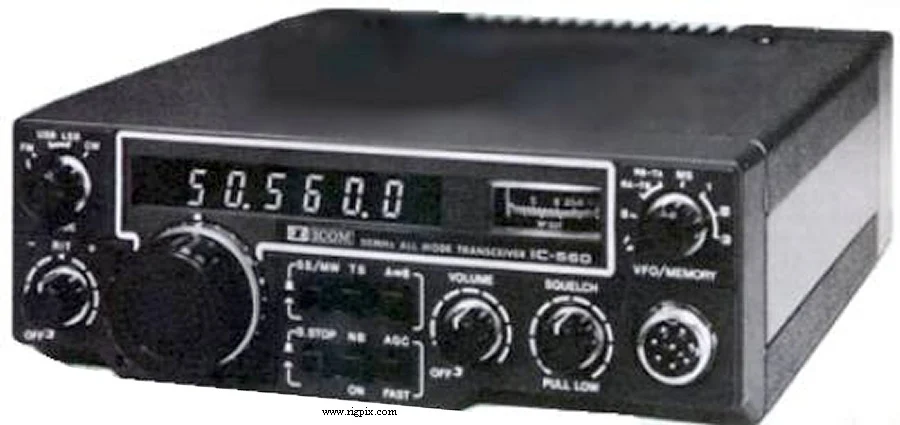

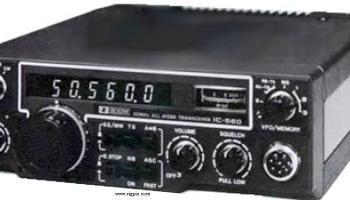

IC-560
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского класса VHF |
|---|---|
| Диапазон частот | Японский рынок TX: 50-54 MHz RX: 50-54 MHz |
| Шаг перестройки | 100 Гц, 1 / 10 кГц |
| Стабильность частоты | ±1 КГц при температуре от -10 до +60°C (14 до 140°F) |
| Режимы работы | FM / SSB / CW |
| Каналы / управление памятью | 3 регулярных канала 2 краевых полосы (для запрограммированного сканирования) RAM память |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | При приёме: 640–870 мА; При передаче: 1.4–2.9 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 |
| Габариты (Ш*В*Г) | 185*64*223 мм (7.28*2.52*8.78") |
| Вес | 2.7 кг (5.95 фунта) |
| Прочие особенности | — |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Одноканальный супергетеродин (SSB/CW)1-й ПЧ: 9.01 МГцДвойной супергетеродин (FM)1-й ПЧ: 9.01 МГц2-й ПЧ: 455 кГц |
|---|---|
| Чувствительность | FM: 0.6 мкВ (20 дБ подавление шума) SSB/CW: 0.5 мкВ (10 дБ S+N/N) |
| Избирательность | FM 15 кГц (-6 дБ)30 кГц (-60 дБ)SSB/CW 2.4 кГц (-6 дБ)4.8 кГц (-60 дБ) |
| Изоляция от зеркального изображения сигнала | — |
| Выходная мощность звукового сигнала / громкоговоритель | 2 Вт при ?%-ном искажении / 8 Ом |
| Разъём внешнего громкоговорителя | 3.5 мм |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность радиочастоты | Высокая / Низкая 6 м: 10 Вт1 Вт |
|---|---|
| 6 м | 10 Вт |
| Система модуляции | — |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 кГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 1.3 МОм / 8-контактный (разъём с металлическим замковым кольцом) |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1979-1980 гг. (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| BC-10A IC-3PB IC-CK1 IC-HM7 IC-HM8 IC-HM10 IC-SM5 | Запасное питание от сетиAC источник питания 13.8 В, 3 А Запасной кабель питания постоянного токаСтандартный ручной микрофонРучной микрофон с кнопками DTMFРучной микрофон с кнопками вверх/внизСтоловый микрофон |
