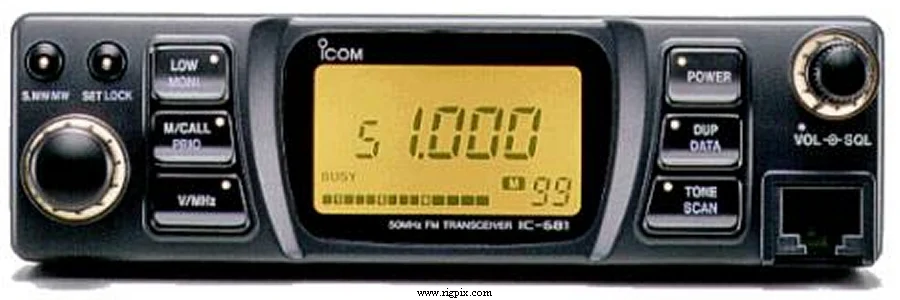

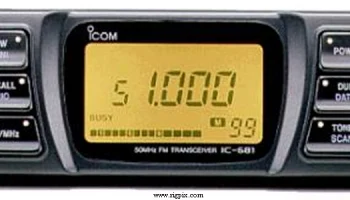

IC-681
Источник:
ОБЩИЕ
| Тип | Радиостанция любительского диапазона VHF |
|---|---|
| Диапазон частот | Японский рынок TX: 50-54 MHz RX: 50-54 MHz |
| Шаг перестройки | 5 / 10 / 12.5 / 15 / / 20 / 25 / 30 / 50 КГц |
| Стабильность частоты | ±10 ppm @ -10 до +60°C (14 до 140°F) |
| Режим | FM |
| Количество каналов / управление памятью | 100 регулярных 1 вызов 3 сканирования пары краёв |
| Смещение ретранслятора / сдвиг | ±? |
| Источник питания | 13.8 В постоянного тока ±15% |
| Ток потребления / мощность | Приём: 0.8–1 А Передача: 1.5–3.8 А |
| Импеданс антенны / разъём | 50 Ом / SO-239 (На хвосте) |
| Габариты (Ш*В*Г) | 140*40*132 мм (5.51*1.58*5.2") |
| Вес | 800 г (1.76 фунта) |
| Прочие особенности | Регулятор яркости. Разъём для пакетного интерфейса 1200/9600 бод. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёмника | Супергетеродин с двойным преобразованием 1-е ПЧ: 10.7 МГц 2-е ПЧ: 450 кГц |
|---|---|
| Чувствительность | 0.16 мкВ (12 дБ SINAD) |
| Избирательность | 15 КГц (-6 дБ)30 КГц (-60 дБ) |
| Изоляция от зеркального канала | 60 дБ |
| Выходная мощность звукового сигнала / громкоговоритель | 2.4 Вт при искажении 10% / 8 Ом |
| Разъём внешнего громкоговорителя | — |
ПЕРЕДАЮЩАЯ ЧАСТЬ
| Выходная мощность передатчика | Высокая низкая 2 низкой 1 6 м: 10 Вт3 Вт500 мВт |
|---|---|
| 6 м | 10 Вт |
| Система модуляции | Переменная реактивная частотная модуляция |
| Максимальное отклонение FM (установлено заводом-изготовителем) | ±5 КГц |
| Спуровые излучения | Лучше чем -60 дБ |
| Импеданс микрофона / разъём | 600 Ом / 8-контактный модульный |
| Уровень входного сигнала микрофона | — |
ПРОЧЕЕ
| Произведено | Япония, 1995-199x (Выпуск прекращён) |
|---|---|
| Дополнительная информация | — |
| HM-77 HM-78 MB-17A SP-7 SP-12 UT-85 | Ручной микрофон с блоком DTMF Стандартный ручной микрофон (Предоставлен) Крепление для монтажа на автомобиле Внешний громкоговоритель Внешний громкоговоритель Блок тонального шумоподавления (CTCSS/PL кодер/декодер + тональный скан) |
