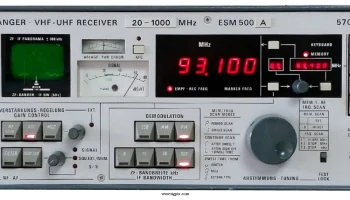

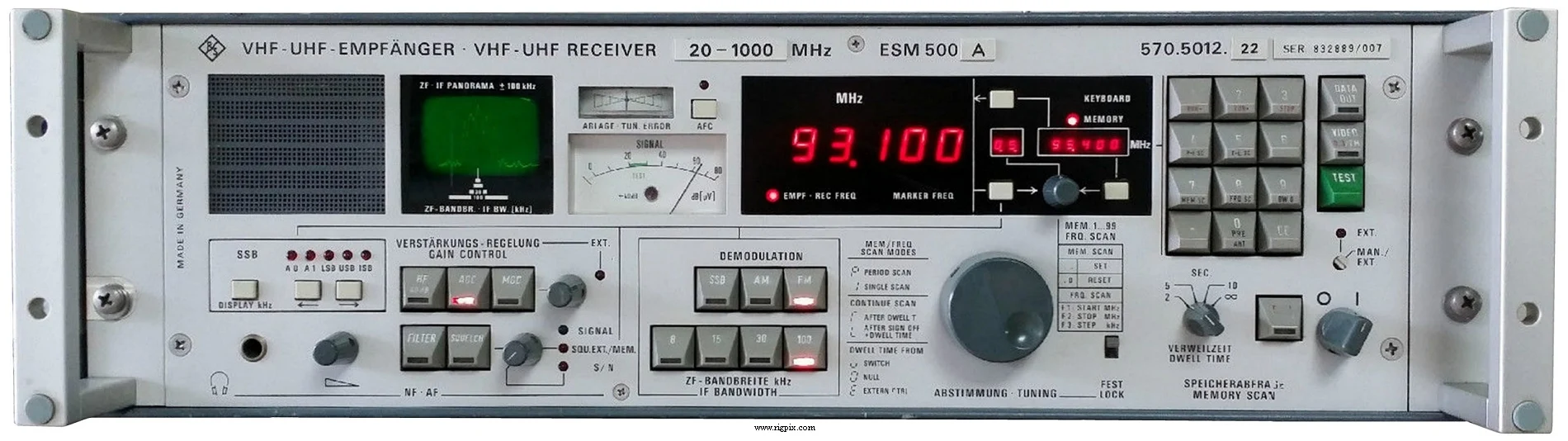

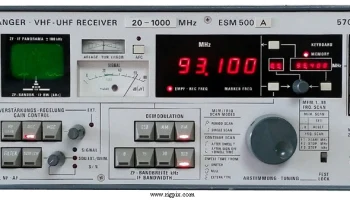

ESM-500A
Источник:
ОБЩИЕ
| Тип | HF/VHF/UHF приёмник |
|---|---|
| Диапазон частот | 20-1000 МГц |
| Шаг перестройки | 10 / 100 Гц, 1 кГц |
| Стабильность частоты | — |
| Режимы работы | АМ / FM (опции SSB / ISB / CW, GM 050 S1) |
| Количество каналов / управление памятью | 99 регулярных |
| Источник питания | От сети: 100 / 120 / 220 / 240 В ACили 19-30 В DC |
| Максимальный ток потребления / мощность | Максимум 50 ВА при питании от сети. Максимум 40 Вт при питании от DC |
| Импеданс антенны / разъём | 50 Ом / разъём N-типа |
| Габариты (Ш*В*Г) | Настольный вариант: 492*161*514 мм (19.37*6.34*20.24")Рейка: 483*132*506 мм (19.02*5.2*19.92") |
| Вес | Настольный вариант: 20 кг (44.09 фунта)Рейка: 18 кг (39.68 фунта) |

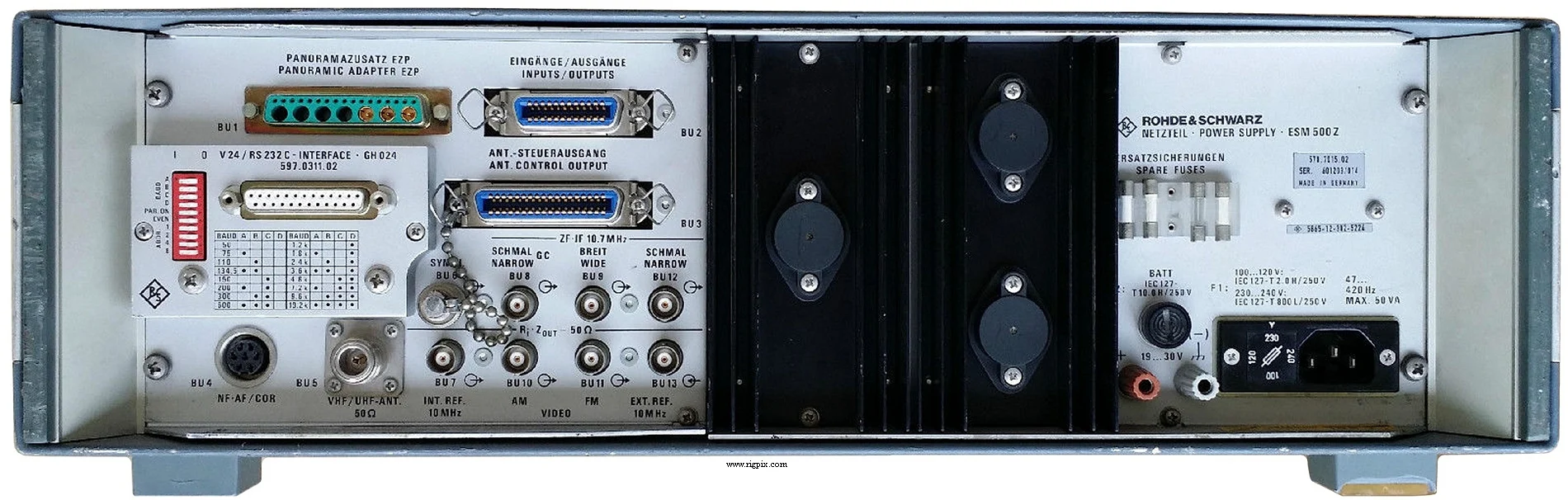

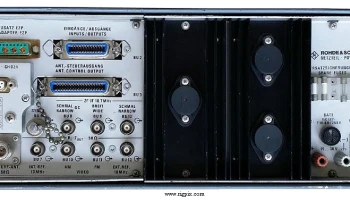

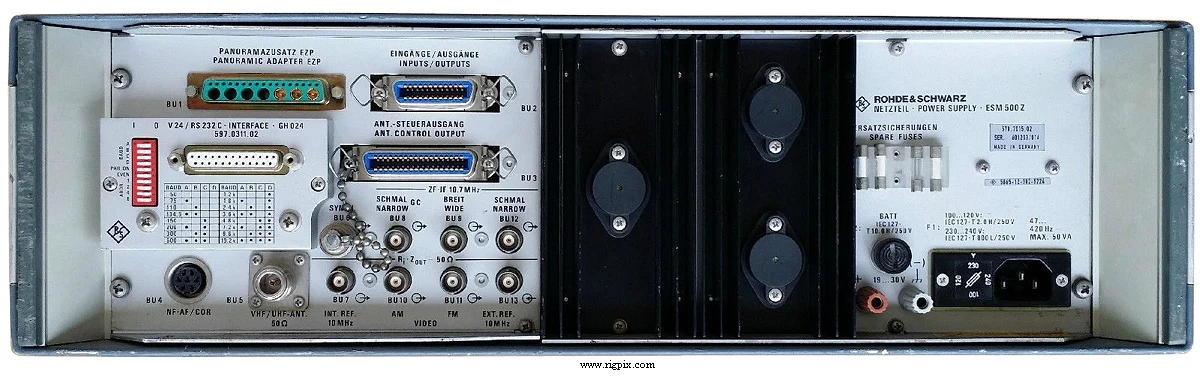

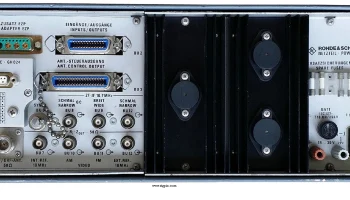

| Другие особенности | Выход IF на 10.7 МГц. Выход COR. Вход внешнего эталонного сигнала 10 МГц. |
ПРИЁМНАЯ ЧАСТЬ
| Система приёма | Одноканальный супергетеродин с IF 10.7 МГц |
|---|---|
| Чувствительность | АМ: 1 мкВ (соотношение сигнал/шум 10-12 дБ) FM: 1 мкВ (соотношение сигнал/шум 25-32 дБ) при отклонении 10 кГц |
| Избирательность | 2.3 кГц (-3 дБ), 4.8 кГц (-60 дБ), опция GM 050 S1: 8 кГц (-3 дБ), 16 кГц (-60 дБ) 15 кГц (-3 дБ), 30 кГц (-60 дБ) 30 кГц (-3 дБ), 60 кГц (-60 дБ) 100 кГц (-3 дБ), 600 кГц (-60 дБ) 300 кГц (-3 дБ), 600 кГц (-40 дБ), опция VZ 050 B1: 2 МГц (-3 дБ), 5 МГц (-40 дБ), опция VZ 050 B1 |
| Изоляция по побочным каналам | 90 дБ |
| Выход звуковой частоты / громкоговоритель | 1 Вт при ?% искажений /? Ом |
| Разъём для внешнего громкоговорителя | ?, 4 Ом |
ПРОЧЕЕ
| Произведено | Германия, 198x-199x (вышедший из производства) |
|---|---|
| Дополнительная информация | Новая цена в 90-х годах: $25000 — $40000 (в зависимости от опций) |
| Модификации | — |
| Опции/аксессуары | EZP FK 050 GC 050 GH 024 GH 050 GM 050 S1 GS 050 IB 051 IB 051 B1 IZ 050 KK 050 PCA 5 PUC VZ 050 B1 VZ 050 L1 VZ 050 V1 ZR 037 ZR 050 ZSG 3 Панорамный адаптер Автоматический останов полосы. Комбинация полосовых фильтров HP/LP для конвертера IF III типа. Преобразует выход IF до 21.4 МГц интерфейс RS-232C панорамный дисплей IF. Ширина сканирования 200 кГц, разрешение 4.5 кГц Демодулятор боковой полосы (SSB/ISB/CW) Антенный селектор. Один из четырёх Источник питания от батареи Набор батарей 12 ВDC адаптер. Подвес для портативного использования Контроллер процесса Контроллер процесса Широкий полосовой усилитель-демодулятор LOG демодулятор Вспомогательный усилитель. Увеличивает выходной сигнал IF от 10 мВ до 70 мВ Сервисный набор Набор для модернизации Перевод рейки в настольный вариант Радиомониторинговый регистратор |
